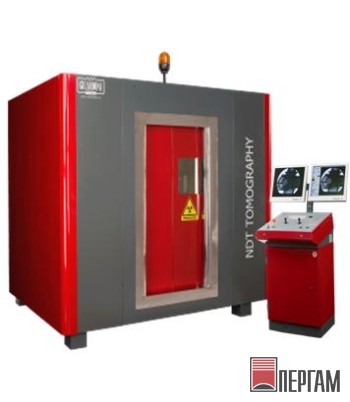

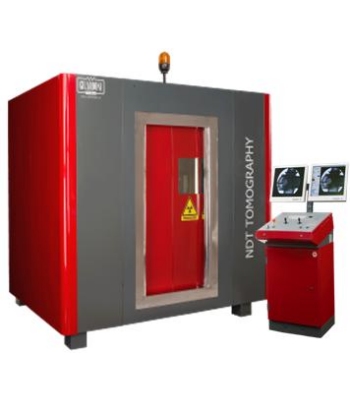

Рентгеновская компьютерная томография Gilardoni
описание в pdf

Промышленная томография

Рентгеноскопия предоставляет идеальное решение в обеспечении более эффективных способов контроля качества в промышленных условиях. Благодаря получению рентгеновских изображений в реальном масштабе времени, значительно повышается производительность и появляется возможность выполнения испытаний большого количества образцов изделий. Прямой и незамедлительный просмотр изображений обеспечивает быструю передачу информации в производственную линию и, таким образом, возможность оптимизации производственного процесса. Благодаря просмотру изображений в реальном масштабе времени, имеется возможность постоянной оптимизации ориентации образца, что позволяет изменять коэффициент качества излучения (настройка напряжения кВ) для обеспечения соответствующего проникновения излучения в объектах с частой изменяемой и сложной геометрией. Эти особенности метода обеспечивают оптимальный охват всех критических зон и пространственный просмотр дефектов.

Наиболее важные области применения рентгеноскопии в промышленных испытаниях

  • Обследование литья из легких сплавов и стали
  • Оперативный контроль сварных швов труб из углеродистой и нержавеющей стали
  • Контроль собираемых деталей
  • Обследование электрических компонентов и многослойных печатных плат
  • Контроль почтовых посылок и багажа
  • Инспекция пищевых продуктов

Промышленные рентгеноскопические системы

Включают в себя механическую часть (кабину или манипулятор), рентгеновский аппарат и TV канал, укомплектованный видеокамерой, монитором и пультом управления для перемещения обследуемого объекта. Для удовлетворения требованиям конкретного клиента все системы могут быть частично или полностью изготовлены по техническим условиям заказчика, как по механическим узлам, так и по процедурам испытаний. Управление перемещением объекта во время процесса обследования может выполняться вручную, через систему ЧПУ или с помощью персонального компьютера.

Компания Gilardoni предоставляет свой громадный опыт для помощи своим клиентам в поиске решений проблем в случае выполнения уникальных или специальных испытаний. В этих примерах заказные системы разработаны и произведены для удовлетворения специфическим требованиям клиентов.

Примеры специальных заказных систем, созданных компанией Gilardoni

  • Автоматические системы для испытаний отливок
  • Автоматические системы для испытаний колец из сплавов
  • Системы для испытаний тормозных дисков
  • Системы контроля пищевых продуктов
  • Системы промышленной томографии

Стандартный TV канал

Стандартный TV канал состоит из 6-ти или 9-ти/6-ти/4-х дюймовых усилителей яркости изображения и цифровой CCD видеокамеры высокого разрешения с 19-ти дюймовым монитором высокого разрешения.

Рентгенотелевизионные установки компании Gilardoni могут быть также оборудованы новой индикаторной панелью — фотодиодная матричная панель высокого разрешения, выполненная из аморфного кремния.

Пульт управления

Устройство включает в себя панель управления, монитор для просмотра изображений в реальном масштабе времени, контроллер рентгеновского излучения и в автоматической версии — компьютер для управления манипулятором. Рентгенотелевизионная установка M&V позволяет программировать последовательность положений и осмотра с помощью самообучающей процедуры и мощного, удобного для пользователя программного обеспечения. Управление параметрами напряжения кВ и тока мА, специфичными для каждого положения осмотра осуществляется через последовательный интерфейс RS232. В качестве опции доступны: программная цифровая обработка изображений и программное обеспечение для автоматического анализа данных. Компьютер может быть соединен с внешними устройствами, например, принтером, магнитной опорой и т.д.

Рентгеновские установки

Рентгеновские установки, используемые в промышленной рентгеноскопии, относятся к серии CHF. Они работают при высокой частоте и рабочем напряжении от 20 до 450 кВ (см. соответствующий каталог).

Каждая рентгеновская установка включает в себя следующее:

  • Генератор высокого напряжения
  • Высокоэффективную трубную головку
  • Кабель AT
  • Микропроцессорный блок управления

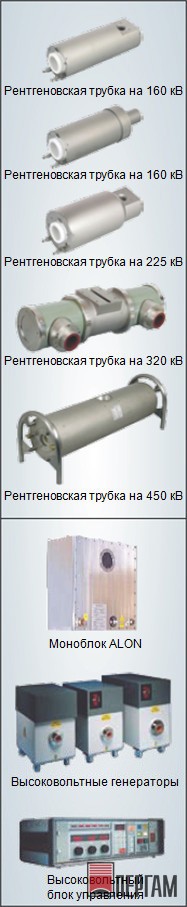

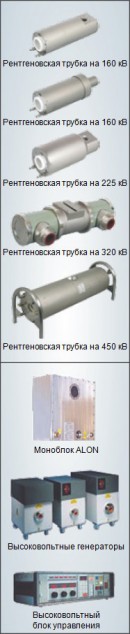

Источники рентгеновского излучения

Источники рентгеновского излучения для серии CHF доступны в широком диапазоне мощности, что полностью удовлетворяет всем требованиям как рентгеноскопии, так и радиографии.

Их охлаждение производится либо водой (однополюсный рентгеновский корпус), либо маслом (двухполюсный рентгеновский корпус), и характеризируются замкнутой цепью с теплообменником для обеспечения непрерывной работы рентгеновской установки.

Самым новым продуктом в линии изделий для неразрушающего контроля компании Gilardoni является компактный моноблок, укомплектованный рентгеновской трубкой и высоковольтной схемой. Это надежное и универсальное устройство, которое позволяет решить все проблемы, связанные с высоковольтным кабелем, который в этой особой конфигурации не требуется. Высокое напряжение для источника рентгеновского излучения составляет величину 160 кВ максимум при мощности 500 Вт в 100% рабочем цикле. проблемы, связанные с высоковольтным кабелем, который в этой особой конфигурации не требуется. Высокое напряжение для источника рентгеновского излучения составляет величину 160 кВ максимум при мощности 500 Вт в 100% рабочем цикле.

Блок управления

Основные характеристики блока управления

  • Рабочие режимы, пригодные как радиографии, так и для рентгеноскопии
  • Функция автоматического предварительного нагрева
  • Управление постоянной мощностью
  • Ручная установка параметров напряжения кВ и тока мА
  • Доступно управление с помощью РС (RS232)
  • Установка времени предварительного предупреждения в пределах 0,1–3 секунды.

Манипуляторы

Рентгенотелевизионные установки компании Gilardoni могут быть обеспечены манипуляторами двух типов: «колонные» и с «С-образной рукой» в соответствии с конкретным применением и размерами обследуемого объекта.

Основная ось манипулятора

  • Ось увеличения (Z)
  • Ось движения вправо/влево (Х)
  • Ось подъема и опускания (Y)
  • Поворот стола, где обследуемый образец зафиксирован или размещен (V)
  • Наклон стола (U)

Управление движениями по осям может выполняться вручную с помощью джойстиков на пульте управления или автоматически через систему ЧПУ с помощью персонального компьютера. Это позволяет загружать программы обследования, используя технологии самообучения.

Рентгенотелевизионная установка M&V 4

Система управления осями

Когда рентгенотелевизионная установка является частью производственной линии с большими объемами испытаний, важно иметь систему управления осями для обеспечения максимальной производительности обследований и воспроизводимости результатов. Установка M&V 4 позволяет сохранять программы обследования заказчика, по которым эта система «изучает» последовательность позиций осмотра и относительные величины оптимальных параметров рентгеноскопии.

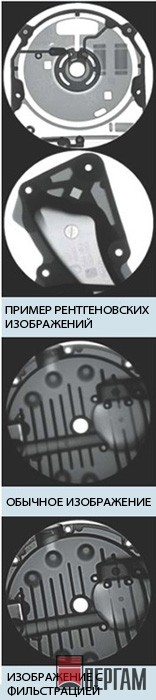

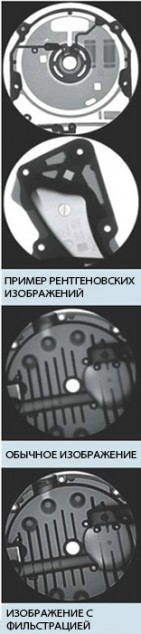

Процессор обработки изображений

Процессор обработки изображений является мощным и важным инструментом для обработки цифровых рентгеновских изображений. Он может выполнять фокусировку на отдельных деталях и значительно увеличивать информативность изображений, облегчая оператору решение задачи оценки состояния объекта.

Технические характеристики Рентгеновская компьютерная томография Gilardoni

Технические характеристики

   Средняя установка Большая установка
Модель CST 5 2G MM 160 Manual CST 5 2G MM 225 Manual CST 5 2G GM 160 Manual CST 5 2G GM 225 Manual
CST 5 2G MA 160 Auto CST 5 2G MA 225 Auto CST 5 2G GA 160 Auto CST 5 2G GA 225 Auto
ОБЛАСТЬ ПРИМЕНЕНИЯ
Рабочий диапазон 20–160 кВ 20225 кВ 20160 кВ 20225 кВ
Максимальные размеры исследуемого образца (Диаметр×Высота) 400×500 мм 500×700 мм
Максимальный вес исследуемого образца 30 кг 50 кг
Рентгенотелевизионная установка
Габариты (В×Г×Ш) 2020×2010×1330 мм 2220×2450×1760 мм
Вес кабины 1900 кг 2100 кг 2400 кг 2700 кг
Размер двери загрузки-выгрузки образцов (В×Ш) 1200×500 мм 1400×700 мм
Размер смотрового окна 300×300 мм 300×300 мм
МАНИПУЛЯТОР
Число осей 5
Диапазон по горизонтальной оси Х 400 мм 650 мм
Диапазон по вертикальной оси Y 500 мм 700 мм
Диапазон по масштабирующая ось Z 300 мм 400 мм
Диапазон углов наклона ±20°
Диапазон по поворотной оси V 360°
Диаметр стола для образцов 400 мм 500 мм
ПУЛЬТ УПРАВЛЕНИЯ
Габариты (В×Г×Ш) 1510×900×640 мм
Вес 100 кг
Напряжение источника питания 2+PE 230 Vac ±10 % 50 Гц
Электропитание 3,5 кВА 16A 5,5 кВА 25A

Комплектация

Промышленные рентгенотелевизионные установки включают в себя механическую часть (кабину или манипулятор), рентгеновский аппарат и TV канал, укомплектованный видеокамерой, монитором и пультом управления для перемещения обследуемого объекта.

Для удовлетворения требованиям конкретного клиента все установки могут быть частично или полностью изготовлены по техническим условиям заказчика, как по механическим узлам, так и по процедурам испытаний.

Управление перемещением объекта во время процесса обследования может выполняться вручную, через систему ЧПУ или с помощью персонального компьютера.
