Толщиномер Magna Mike 8600
описание в pdf

Olympus NDT Magna Mike 8600

  • Толщиномер для немагнитных материалов
  • Предел измерения толщины 25,4 мм
  • Прямой и Г-образный датчики с защитными колпачками
  • МинСкан с частотой 60 Гц
  • Технология эффекта Холла

Magna-Mike® 8600 — это портативный толщиномер, использующий простой магнитный метод для качественного измерения толщины немагнитных материалов. Процедура измерения толщины с помощью Magna-Mike очень проста. Измерения производятся магнитным датчиком, расположенным с одной стороны контролируемого изделия, и стальным шариком (диском или куском проволоки), помещенным внутрь емкости или с другой стороны изделия. Магнитный датчик, использующий эффект Холла, измеряет расстояние до шарика. Результаты измерений немедленно отображаются на экране толщиномера.

Два новых вида датчиков

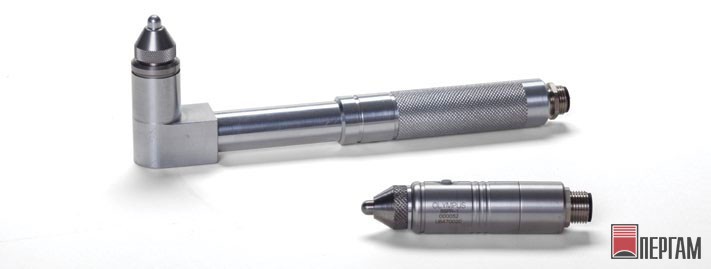

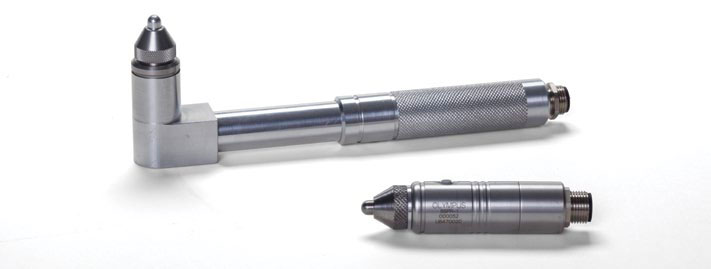

В комплект Magna-Mike входят прямой и Г-образный магнитные датчики с защитными колпачками. Защитные колпачки увеличивают срок службы датчиков и уменьшают затраты на их замену.

Диапазон измерения толщины от 0,001 до 25,4 мм

Magna-Mike имеет расширенный список комплектующих (пять шариков разных размеров, два диска и проволока), увеличивающий область применения прибора и точность измерения.

Комплектующие Минимальная толщина Максимальная Относительная погрешность датчиков*
Стандартная калибровка Калибровка по нескольким точкам
Шарик 1,58 мм (80TB1) 0,001 мм 2,3 мм 4% 3%
Шарик 3,17 мм (80TB2) 0,001 мм 7,6 мм 4% 2%
Шарик 4,76 мм (80TB3) 0,001 мм 9,1 мм 3% 1%
Шарик 6,35 мм (80TB4) 0,001 мм 12,7 мм 3% 1%
Дополнительно: Магнитный шарик 4,76 мм (86TBM3) 4,06 мм 19,05 мм 3% 1%
Дополнительно: Магнитный шарик 6,35 мм (86TBM4) 4,06 мм 25,4 мм 3% 1%
Плоский диск 12,7 мм (80TD1) 0,001 мм 9,1 мм 3% 2%
Диск с V-образной кромкой 6,35 мм (80TD2) 0,001 мм 6,0 мм 3% 2%
Дополнительно: Стальная проволока диаметром 1,14 мм (86TW1) 0,001 мм 12,7 мм 3% 2%
Примечание: Абсолютная погрешность = ± [(относит. погрешность × значение толщины) + 0,003 мм )]

Новые возможности

  • Два вида износостойких датчиков: прямые и Г-образные

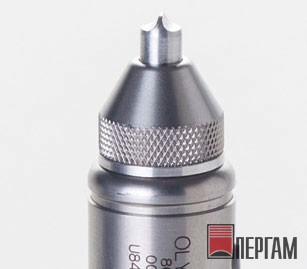

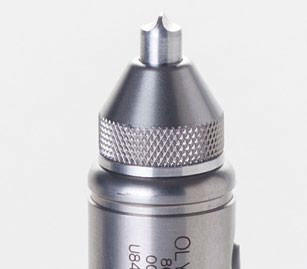

  • Защитные съемные колпачки: стандартный и заостренный
  • Предел измерения толщины 25,4 мм
  • Широкий цветной VGA дисплей
  • Выходы RS-232, USB и VGA
  • Высокая частота обновления 60 Гц
  • Блокировка прибора с помощью программируемого кода
  • Соответствие требованиям IP67
  • Расширенный буквенно-цифровой регистратор данных
  • Сохранение и вызов сохраненных файлов калибровки
  • Новый корпус с удобной подставкой
  • Возможность экспортирования файлов на карту памяти MicroSD в форматах .txt и CSV
  • Расширенный набор комплектующих (набор калибровочных блоков):
    1. Стандартный размер до 9,1 мм
    2. Расширенный диапазон до 25,4 мм
    3. Набор дисков
    4. Стальная проволока
  • Просмотр ленточной диаграммы

Просмотр ленточной диаграммы со статистикой

Сферы применения

Пластиковые и стеклянные бутылки, упаковка

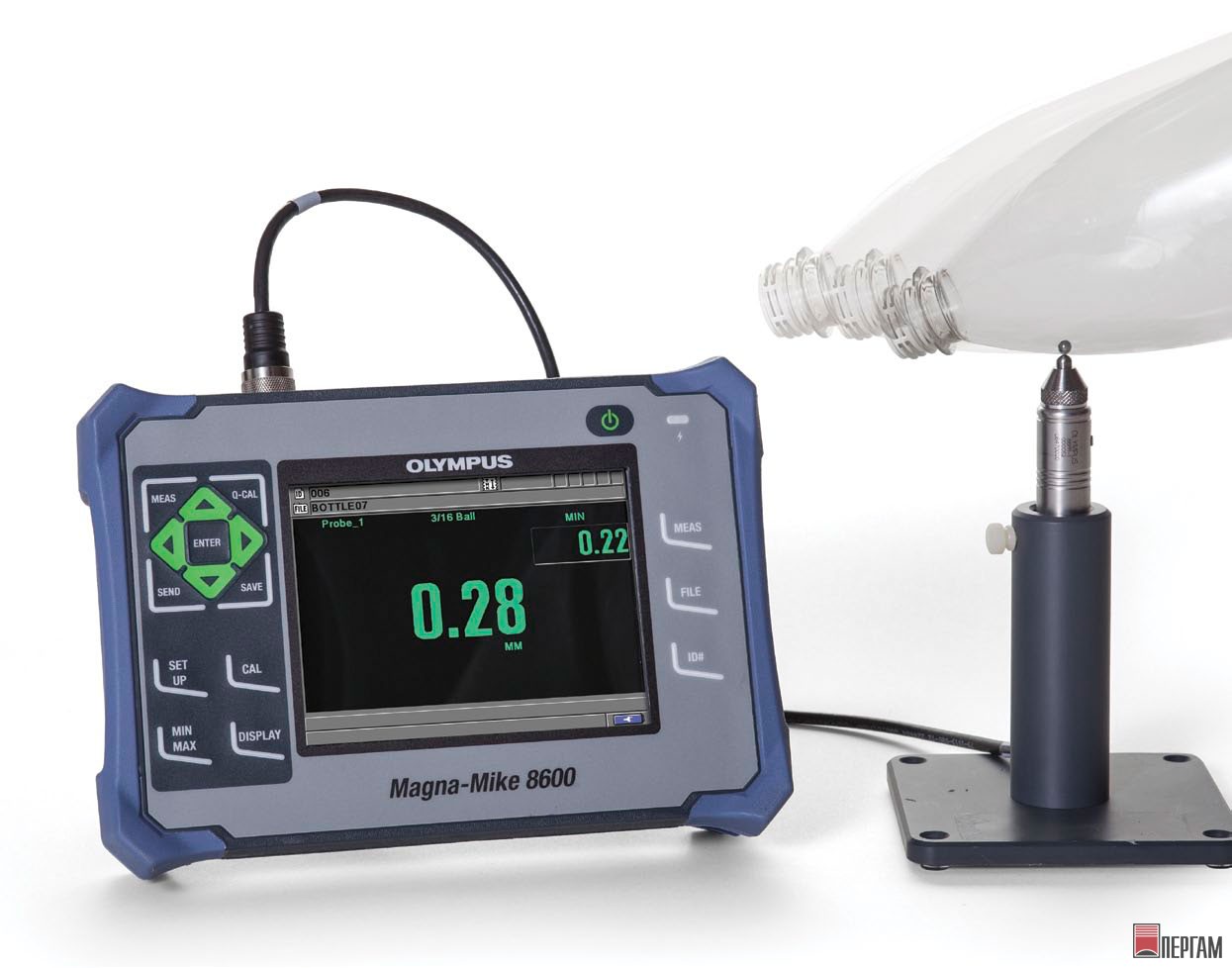

Для контроля качества стенок пластиковой тары просто поместите внутрь изделия стальной шарик. Магнитный датчик, рас­положенный с внешней стороны емкости, будет притягивать шарик. При перемещении датчика по поверхности объекта на толщиномере отображает­ся текущая толщина стенки и минимальное значение.

Элементы конструкции автомобилей

Magna-Mike 8600, предна­значенный для измерения толщины тонкостенных и криволинейных изде­лий, идеально подходит для контроля качества автомобильных панелей и стыков на подушках без­опасности. В этом случае используется стандартный датчик с защитным заостренным колпачком и один или два диска.

Аэрокосмическая и другие отрасли промышленности

Magna-Mike успешно применяется для контроля качества аэрокосмического оборудования, изготовленного из композитных и немагнитных материалов. Стальная проволока может быть помещена в отверстия охлаждения лопаток турбин, а стальные шарики большего диаметра могут быть использованы для измерения деталей реактивного двигателя до 25,4 мм толщины.

Регистратор данных

Magna-Mike имеет расширенный буквенно-цифровой файловый регистратор данных. Вы можете сохранять показания толщины в одном из четырех стандартных форматов файлов: инкремент­ный, последовательный, последовательный с пользо­вательской точкой и 2-х мерная сетка.

  • Экспорт данных в Excel (по отдельности или целым фай­лом) с помощью WINXL
  • Экспорт данных в другие программы SPC
  • Выходы USB и RS-232
  • Экспортирование файлов на съемную MicroSD карту в форматах .txt и CSV
  • Создание отчетов в приборе

Прямой экспорт данных в электронную таблицу Excel

Magna-Mike 8600 оснащен выходами RS-232 и USB, позволяющими напрямую отправлять данные в таблицу Excel. С помощью интерфейсной программы WINXL Вы можете экспортировать результаты измерений по отдельности или целым файлом.

Технические характеристики Толщиномер Magna Mike 8600

Технические характеристики Magna Mike 8600

ОБЩИЕ
Размеры 236×167×70 мм
Вес 1,68 кг с литий-ионной батареей
Клавиатура Английская, японская, китайская, международ­ная
Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, шведский, норвежский, голландский, польский, русский, венгерский, чешский, итальянский
Сохранение данных Встроенная съёмная MicroSD карта памяти на 2 Гб
Время работы от батареи от 12 до 13 часов (литий-ионные)
Питание От сети переменного тока 100–120 В, 200–240 В, 50–60 Гц
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640×480) с частотой обновления изображения 60 Гц
Размер дисплея (Ш×В×Диагональ) 117×89×146 мм
Режим Мин./Макс. Частота обновления данных 60 Гц
Частота обновления изображения 4, 8, 16 и 20 Гц
Сигнализация Высокий и низкий пороги сигнализации
Дискретность 0,1 мм, 0,01 мм и 0,001 мм (в зависимости от диапазона толщины)
Регистратор данных Встроенный буквенно-цифровой файловый регистратор данных
ДАТЧИКИ
86PR-1 Стандартный прямой датчик 83,2 мм в длину с диаметром 18,8 мм
86PR-2 Г-образный датчик с наконечником 58,4×18,8 мм и длиной 177,8 мм
КЛИМАТИЧЕСКИЕ ИСПЫТАНИЯ
Устойчивость к вибрации MIL-STD-810G, Метод 514.6, Процедура I
Устойчивость к падению MIL-STD-810G, Метод 516.6, Процедура IV
Устойчивость к ударам MIL-STD-810G, Метод 516.6, Процедура I
Отвечает требованиям IP67 Да
ВХОДЫ/ВЫХОДЫ
USB Внешний порт USB 2.0
RS-232 Да
Карта памяти Макс. емкость: внешняя карта памяти MicroSD на 2 Гб
Выход видеосигнала Стандартный выход VGA
Ножная педаль (опция) Программируемый (Save, Send, Meas или Q-Cal)
Диапазон рабочей температуры от −10 до 50 °C

Стандартная комплектация

  • 86PR-1 (U8470020): Стандартный датчик
  • 86PC (U8801410): Кабель для датчиков 86PR-1 и 86PR-2
  • 86PRS1 (U8780323): Разъемная подставка для датчика 86PR-1
  • WinXL (U8774010): Интерфейсная программа на базе Excel
  • 86ACC-KIT (U8771068): Набор стандартных калибровочных блоков
  • EP-MCA: Внешнее зарядное устройство
  • 8600-MAN-CD (U8778535): CD с руководством (все языки)
  • 600-TC (U8780294): Пластиковый кейс для транспортировки
  • Выбор одного из:
    1. 600-C-RS232-5 (U8780299): Кабель RS-232
    2. EPLTC-C-USB-B-6 (U8840033): USB-кабель

Дополнительные комплектующие

  • 600-C-VGA-5 (U8780298): Кабель с выходом VGA
  • 600-BAT-L (U8760056): Перезаряжаемая литий- ионная батарея
  • 85FSW (U8780127): Ножная педаль
  • 86PR-2 (U8470028): Г-образный датчик
  • 86PRS2 (U8771044): Разъемная подставка для датчика 86PR-2
  • 86PCC (U8780323): Спиральный кабель для датчиков 86PR-1 и 86PR-2
  • 86PR1-WC (U8780324): Съемный защитный колпачок для датчиков 86PR-1 and 86PR-2
  • 86PR1-CWC (U8780326): Защитный заостренный колпачок для датчиков 86PR-1 и 86PR-2
  • 80TB1 (U8771030): Комплект шариков 1,59 мм
  • 80TB2 (U8771031): Комплект шариков 3,18 мм
  • 80TB3 (U8771032): Комплект шариков 4,77 мм
  • 80TB4 (U8771022): Комплект шариков 6,35 мм
  • 80TD1 (U8771034): Диск плоский
  • 80TD2 (U8771035): Диск с V-образной кромкой
  • 86TBM3 (U8771039): Магнитные шарики 4,76 мм
  • 86TBM4 (U8771040): Магнитные шарики 6,35 мм
  • 86TW1 (U8771041): Стальная проволока 1,14 мм
  • 86ACC-ER-KIT (U8771069): Расширенный набор для калибровки
  • 86ACC-W-KIT (U8771070): Набор для калибровки по проволоке
  • 86ACC-D-KIT (U8771071): Набор для калибровки по дискам
  • 80CAL-NIS (U8771011): Шесть калибровочных блоков NIST (Национального института по стандартизации и технологии)
