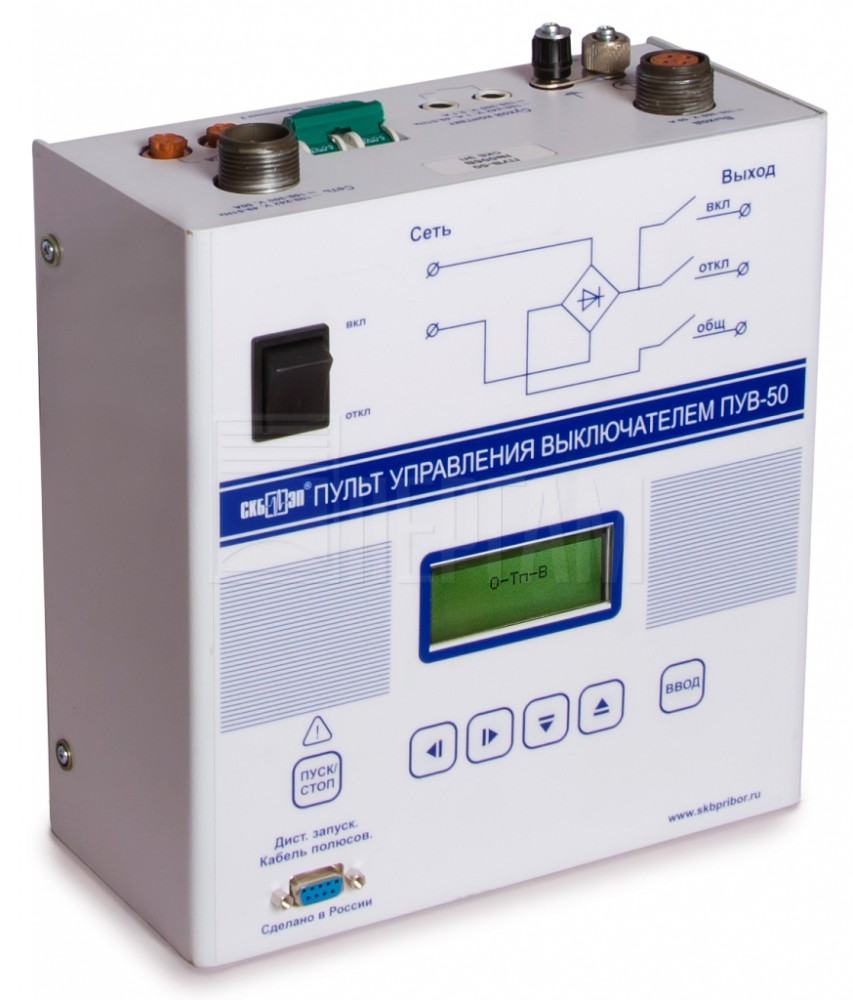

Пульт управления приводом высоковольтного выключателя ПУВ-50

Управление приводом выключателя постоянного тока при контроле временных и скоростных характеристик. Выходной ток до 50А.
Артикул: 22568
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года
ПУВ-50
описание в pdf

Прибор для испытаний выключателей с приводом постоянного тока

Пульт предназначен для  управления электромагнитами постоянного тока приводов всех типов высоковольтных выключателей при проверке временных и скоростных характеристик, путем автоматической подачи на катушки электромагнитов командных импульсов.

Прибор может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.

Выходной ток до 50А

Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует  выпрямленное входное напряжение на выход в соответствии с выбранным циклом.

Проверка работоспособности в простых операциях

  • операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
  • операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.

Проверка работоспособности в сложных циклах

  • цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
  • цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
  • цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения.

Синхронизация работы пульта с другими приборами производства "СКБ ЭП"

ПУВ-50 рекомендован к совместному применению с приборами контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации), ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 (все методы контроля приборы выполняют самостоятельно) для  управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик.

В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной и облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-50 рекомендован к совместному применению для задания сложных и простых циклов.

Коммутирующие устройства приборов ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 дают возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А и 35А, соответственно, если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах, ток которого составляет 50А.

Дополнительная функция ПУВ-50

Для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-50 предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

В качестве примера показано подключение к пульту ПУВ-50 сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала.

Высокий уровень безопасности при эксплуатации

Обеспечивается следующими техническими решениями:

  • Каждый из трех выходов ("Вкл.", "Откл.", "Общ.") коммутируется отдельным бесконтактным ключом, имеющим быстродействующую защиту по току. При этом гарантируется защита силовых ключей пульта от короткого замыкания и перегрузок по току, связанных с неисправностями внешних цепей или ошибками подключения.
  • Для ограничения величины перенапряжения, возникающего при коммутации нагрузок, в пульте установлены варисторы, рассчитанные на  поглощение энергии до 300Дж.
  • Бесконтактные ключи подключаются к сети питания через контакты реле только на время выполнения цикла.
  • Контроль температуры обеспечивает защиту бесконтактных силовых ключей и выпрямительных мостов от перегрева.

Проведение измерений в несколько шагов

Пульт ПУВ-50 подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное напряжение сети на выход в соответствии с выбранным циклом.

Информация о выбранном цикле и его настройках выводится на жидкокристаллический индикатор.

Изменение цикла и установка длительностей сигналов управления производится с помощью кнопок. Выбранный цикл и его настройки сохраняютя в энергонезависимой памяти парибора.

Эксплуатации в любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-50 гарантированно работает при температуре от -20 до +45 °С.

Технические характеристики ПУВ-50

Технические характеристики

Характеристики Значение
Максимальный рабочий ток, А 50
Максимальная коммутируемая пультом мощность, кВт 15,0
Порог срабатывания защиты от токов короткого замыкания, А 90 ÷ 130
Запрограммированные операции и циклы "ОТКЛ", "ВКЛ", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О", "Автоопределение"
Потребляемая мощность источника питания не более, Вт 15
Степень защиты прибора IP20
Температурный диапазон эксплуатации,ºС –20 ÷ +45
Масса комплекта не более, кг 5
Габаритные размеры блока, мм 222х245х112
Гарантия на прибор 13 месяцев
с даты отгрузки

Стандартная комплектация

Наименование, Индекс Применение
Пульт ПУВ-50 Пульт и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Кабель входного напряжения коммутатора СКБ022.06.00.000 Для подачи коммутируемого напряжения. Номинальный ток 50А. Изоляция – силикон. Длина 2м.
Кабель местного пуска СКБ022.07.00.000 Для подключения к приводу выключателя. Номинальный ток 50А. Изоляция-силикон. Оканчивается наконечниками «крокодил». Длина 2,5м.
Провод заземления СКБ022.08.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м.
Наконечники под винт М5
(4 шт.)
СКБ021.26.00.003
Предназначены для подключения к приводу высоковольтного выключателя, в то случае, если не удобно подключиться "крокодилами" к винтам колодки привода.
Предохранители ВП1-1-2А
(2 шт.)
Для защиты источника питания.
Сумка для переноски прибора СКБ122.01.00.000 Для удобной переноски кабелей и прибора/

 Дополнительная комплектация (по заказу)

Наименование, Индекс Применение
Кабель полюсов ПУВ-50 СКБ022.09.00.000/-01 Для контроля состояния полюса при проведении ресурсных испытаний.
По заказу длина на выбор 6 м. и 11 м.
Клеммник СКБ010.27.00.000 Обеспечивает удобство совместного применения и подключения пульта управления ПУВ-50 и прибора контроля ПКВ (см. ниже) к любому типу выключателя. Клеммник оканчивается зажимами типа "крокодил" для подключения к электромагнитам.
