Контроллер давления PACE 5000
Поставляется в минимальные сроки
Сертификат Госреестр РФ № 72120-18
Высокоточный контроллер давления для калибровки и поверки СИ давления
PACE 5000 - одномодульный автоматизированный контроллер/задатчик давления для калибровки и поверки средств измерения давления, используется в составе метрологических стендов и программно-аппаратных комплексов. Может использоваться в настольном или стоечном исполнении. В контроллерах PACE применяется полностью цифровое управление для высокой стабильности и скорости воспроизведения давления. А использование последнего поколения пьезорезистивных и резонансных модулей давления позволяет добиться высокого качества, стабильности и точности измерений.
PACE5000 — модульный контроллер с возможностью установки модулей давления СМ0, СМ1, СМ2 с различными диапазонами и погрешностью измерений давления до 0,005% ИВ + 0,005% ВПИ, СМ3 до 0,005% ВПИ, согласно описанию типа средства измерений «Калибраторы давления PACE Государственный реестр СИ № 72120-18».
Особенности PACE 5000
- Одноканальное исполнение;
- Диапазон воспроизведения, измерения давления: -0,095 … 21 МПа;
- Выбор точности модуля: от (0,02% ИВ + 0,02% ВПИ); до (0,005% ИВ + 0,005% ВПИ);
- Количество встраиваемых модулей: один;
- Рабочая среда: чистый, сухой воздух;
- Интерфейс: IEEE-488; RS-232; USB; LAN; CAN;
- Степень защиты: IP30;
- Тип дисплея: 4,3" сенсорный ЖК-дисплей;
- Напряжение питания: 200-240 В;
- Опция измерения барометрического давления;
- Использование пьезорезистивных и резонансных технологий измерения в эталонных модулях давления;
- Выбор единиц измерения давления (28 предустановленных и 4 пользовательских);
- Тест реле давления, тест герметичности, программный тест, тест на разрыв, аналоговый выход и релейные выходы;
- Авиационное исполнение;
- Возможность воспроизведения разряжения;
- Государственный реестр СИ: 72120-18;
- Срок действия свидетельства: до 03 августа 2023 г.
PACE CM – Высокоскоростной контрольный модуль
- Надёжные взаимозаменяемые контрольные модули СМ, которые легко устанавливаются на любую базу PACE;
- Калибровочные данные модуля хранятся в самом модуле (на очередную калибровку/поверку отправляется только сам модуль без базы);
- Высокая скорость регулирования давления.

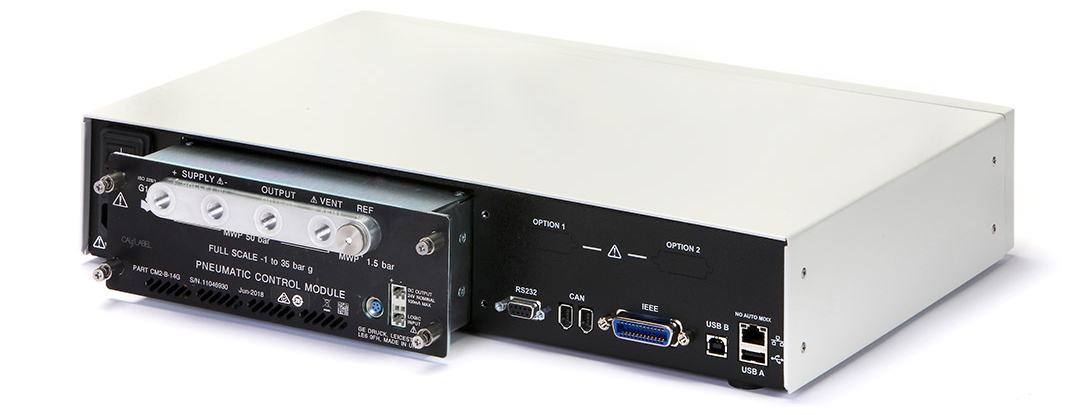

Контрольный модуль PACE CM с блоком регулирования давленияПреимущества контроллеров PACE5000
Контроллеры PACE 5000 выгодно отличаются от решения совместного использования обычных источников создания давления и эталонов высокой точностью воспроизведения и скоростью измерения давления. Ещё одним преимуществом является возможность ручного управления с помощью сенсорного экрана высокого разрешения, наличие многоязычного меню, включающего русский язык, а также более 20 международных единиц измерения на выбор.
Встроенные в базу интерфейсы позволяют реализовать автоматический режим работы. Все контроллеры PACE интегрированы в программным комплексом, с помощью которого можно управлять процессом поверки в различных режимах. Реализованы функции полуавтоматической поверки манометров, а также автоматической поверки датчиков давления с использованием средств измерения выходного сигнала с датчиков. Возможна одновременная многоканальная поверка однотипных средств измерения с одинаковой погрешностью.
Опции для PACE5000
-
Тест реле
Опция предназначена для проверки реле давления. После теста на экране отображается давление срабатывания реле при прямом и обратном ходе и величина гистерезиса. Контроллер можно настроить на повторное тестирование и вычисление максимального, минимального и средних значений. -
Тест герметичности
Данная функция позволяет проводить проверку герметичности внешней пневмосистемы. По окончании теста выдается начальное давление, величина изменения давления и скорость падения давления. -
Программный тест
Опция программный тест обеспечивает возможность создания, хранения и выполнения многочисленных процедур испытаний в рамках самого прибора. Это особенно полезно для постоянно повторяющихся и трудоемких процедур, требующих ручного ввода параметров. Программы испытания могут быть переданы на компьютер с помощью устройства хранения для дальнейшего редактирования, а также обратного копирования из накопителя в прибор. -
Аналоговый выход
Данная опция позволяет через экранное меня формировать на выходных контактах аналоговый сигнал, пропорциональный измеряемому давлению. Что позволяет использовать прибор совместно с модулями ввода-вывода, регистраторами, самописцами и другим оборудованием. Пользователь может выбрать диапазон: 0 …10 В, 0…5 В, -5…5 В и 0/4…20 мА с точностью 0.05% ВПИ. Обновление показаний 80 раз в секунду. -
Релейные выходы
Релейные выходы предназначены для управления периферийными устройствами, такими как вакуумные насосы, печи и др. Три независимых нормально открытых и нормально закрытых выходных релейных контакта. Условия переключения программируются при помощи контроллера. -
Тест на разрыв
Данная функция предназначена для тестирования на разрыв разделительных мембран. В данном испытании используют контролируемое повышение давления и точно фиксируют величину, при которой происходит разрыв мембраны.
Технические характеристики Контроллер давления PACE 5000
Технические характеристики PACE 5000
| Наименование | Значение |
|---|---|
| Диапазон воспроизведения, измерения избыточного давления | -2,5 … 2,5; -7 … 7; -20 … 20; -35 … 35; -70 … 70; -95 … 100; -95 … 200; -95 … 350; -95 … 700 кПа. -0,095 … 1; -0,095 … 2; -0,095 … 3,5; -0,095 … 7; -0,095 … 10; -0,095 … 13,5; -0,095 … 17,2; -0,095 … 21 МПа |
| Диапазон воспроизведения, измерения абсолютного давления | 0 … 200; 0 … 350; 0 … 700 кПа. 0 … 1; 0 … 2; 0 … 3,5 0 … 7; 0 … 10 МПа |
| Единицы измерения давления | Более 20 международных единиц измерения. Возможность создания пользовательских единиц с обязательной привязкой к международным. |
| Погрешность зависит от точности модуля | CM0 (0,02% ИВ + 0,02% ВПИ) CM1 (0,01% ИВ + 0,01% ВПИ) CM2 (0,005% ИВ + 0,005% ВПИ) CM3 (0,0016% ИВ + 0,0033% ВПИ) |
| Количество встраиваемых модулей | один |
| Давление питания калибратора | не должно превышать диапазон модуля более чем на 10% |
| Рабочая среда | чистый, сухой воздух |
| Рабочая температура | от + 15 до + 35 °C |
| Интерфейс | IEEE-488; RS-232; USB; LAN; CAN |
| Степень защиты | IP30 |
| Тип дисплея | 4,3" сенсорный ЖК-дисплей |
| Напряжение питания | 200-240 В |
| Габаритные размеры | 440x320x88 мм |
| Вес | 15 кг |
| Средняя наработка на отказ: | 10000 ч |
| Средний срок службы: | 10 лет |
| Государственный реестр СИ: | 72120-18 |
| Срок действия свидетельства: | до 03 августа 2023 г. |
|
Измерение давления |
|
|
Стандартные диапазоны давления модулей CM0, CM1, CM2 Модули давления СМ3 |
25, 70, 200, 350 и 700 мбар избыточное, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 бар избыточное 2,5, 7, 20, 35, 70, 100, 200, 350, 700 кПа избыточное, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 МПа избыточное Отрицательная калибровка как стандарт При заказе модуля абсолютного давления выберете барометрическую опцию Диапазоны давления 2, 3.5 бар (200, 350 кПа) абсолютное 7, 10, 20, 35 и 70 бар избыточное 8, 11, 21, 36 и 71 бар абсолютное |
|
Перегрузка |
10% от заявленного диапазона |
|
Рабочая среда |
Сухой, без паров масла, некоррозионный газ с давлением выше диапазона на 10%. Рекомендуется сухой воздух или азот |
|
Дисплей |
|
|
PACE5000 |
4,3" TFT цветной VGA широкоформатный сенсорный дисплей |
|
PACE6000 |
7" TFT цветной VGA широкоформатный сенсорный дисплей |
|
Дисплей: Частота обновления |
2 раза в секунду |
|
Дискретность Единицы измерения давления |
± 9999999 24 единицы по шкале, плюс четыре единицы, определяемые пользователем |
|
Исполнение |
|
|
CM0 Стандартная точность |
0,02% ИВ + 0,02% ВПИ (за исключением 25 мбар: 0,2% ИВ + 0,2% ВПИ, 70 мбар: 0,1%ИВ + 0,1% ВПИ, |
|
CM0 Стабильность контроллера |
0,005% ВПИ |
|
CM1 Улучшенная точность CM1 Стабильность контроллера |
0,01% ИВ + 0,01% ВПИ (за исключением 25 мбар: 0,1% ИВ + 0,1% ВПИ, 70 мбар: 0,05%ИВ + 0,05% ВПИ, влияние температуры при постоянной температуре и регулярном обнулении. 0,003% ВПИ (за исключением 25 мбар = 0,005% ВПИ) |
|
CM2 Премиальная точность |
0,005% ИВ + 0,005% ВПИ (за исключением 25 мбар: 0,05% ИВ + 0,05% ВПИ, 70 мбар: 0,025%ИВ + 0,025% ВПИ, 200 мбар: 0,01% ИВ + 0,01% ВПИ) включая нелинейность, гистерезис, воспроизводимость и влияние температуры при постоянной температуре и регулярном обнулении. 0,001% ВПИ (за исключением 25 мбар = 0,004% ВПИ, 70 мбар = 0,003% ВПИ) |
|
CM2 Стабильность контроллера |
|
|
CM3 Эталонная точность СM3 Стабильность контроллера |
0.0016% ИВ + 0.0033% ВПИ для диапазонов 2 и 3,5 бар включая нелинейность, гистерезис, воспроизводимость и влияние температуры. 0.0011% ИВ + 0.0026% ВПИ для диапазонов от 7 до 70 бар включая нелинейность, гистерезис, воспроизводимость и влияние температуры и регулярном обнулении. 0,001% ВПИ для абсолютных диапазонов давления |
|
CM Долговременная стабильность измерения |
2…210 бар изб. – 0,01% ИВ в год, 1 бар изб. – 0,02% ИВ в год и 25…700 мбар изб. – 0,03% ИВ в год при регулярной подстройки нуля. Для барометрического сенсора 0,05 мбар в год (для CM0-B, CM1-B, CM2-B и CM2-A) |
|
Точность по отрицательному давлению |
Максимальная погрешность равна максимальной погрешности эквивалентному положительному давлению |
|
Псевдо абсолютный режим Псевдо избыточный режим |
Погрешность модуля избыточного давления + погрешность барометрического модуля Погрешность модуля абсолютного давления + погрешность барометрического модуля |
|
CM0-B |
Точность для барометрической опции: 0,1 мбар включая нелинейность, гистерезис, воспроизводимость и влияние температуры в диапазоне 15°…45°C. |
|
CM1-B |
Точность для барометрической опции: 0,05 мбар включая нелинейность, гистерезис, воспроизводимость и влияние температуры в диапазоне 15°…45°C. |
|
CM2-B |
Точность для барометрической опции: 0,025 мбар включая нелинейность, гистерезис, воспроизводимость и влияние температуры в диапазоне 15°…45°C. |
|
CM3-B |
Точность для барометрической опции: 0,02 мбар включая нелинейность, гистерезис, воспроизводимость и влияние температуры в диапазоне 15°…45°C. |
|
Расход газа |
Весь газ поступает в систему. Газ не расходуется при измерении или когда прибор выключен |
|
Электрические характеристики |
|
|
Напряжение питания |
От 90 до 130 В переменного тока или от 180 до 260 В переменного тока с частотой 47...63 Гц |
|
Релейные выходы |
30 В постоянного тока, 1 А резистивный / 200 мА индуктивный |
|
Подключение |
|
|
Подключение |
RS232, USB и IEEE-488, SCPI, эмуляция (DPI520, DPI500, DPI510 & DPI515 в зависимости от модели), Ethernet |
|
Внешние условия |
|
|
Температура |
Рабочая от 10 до 50°C Калибровочная от 15 до 45°C Хранения от -20 до 70°C |
|
Влажность Исполнение |
От 5% до 95% без конденсата IP20 (EN60529) |
|
Физические параметры |
|
|
PACE База - Вес |
PACE5000 5 кг, PACE6000 6,7 кг |
|
PACE CM - Вес |
5 кг |
|
PACE 5000 - Размеры |
440 мм х 88мм (2U) х 320мм (17.3" х 3.47" х 12.6") |
|
PACE 6000 - Размеры |
440 мм х 132мм (3U) х 320мм (17.3" х 5.2" х 12.6") |
