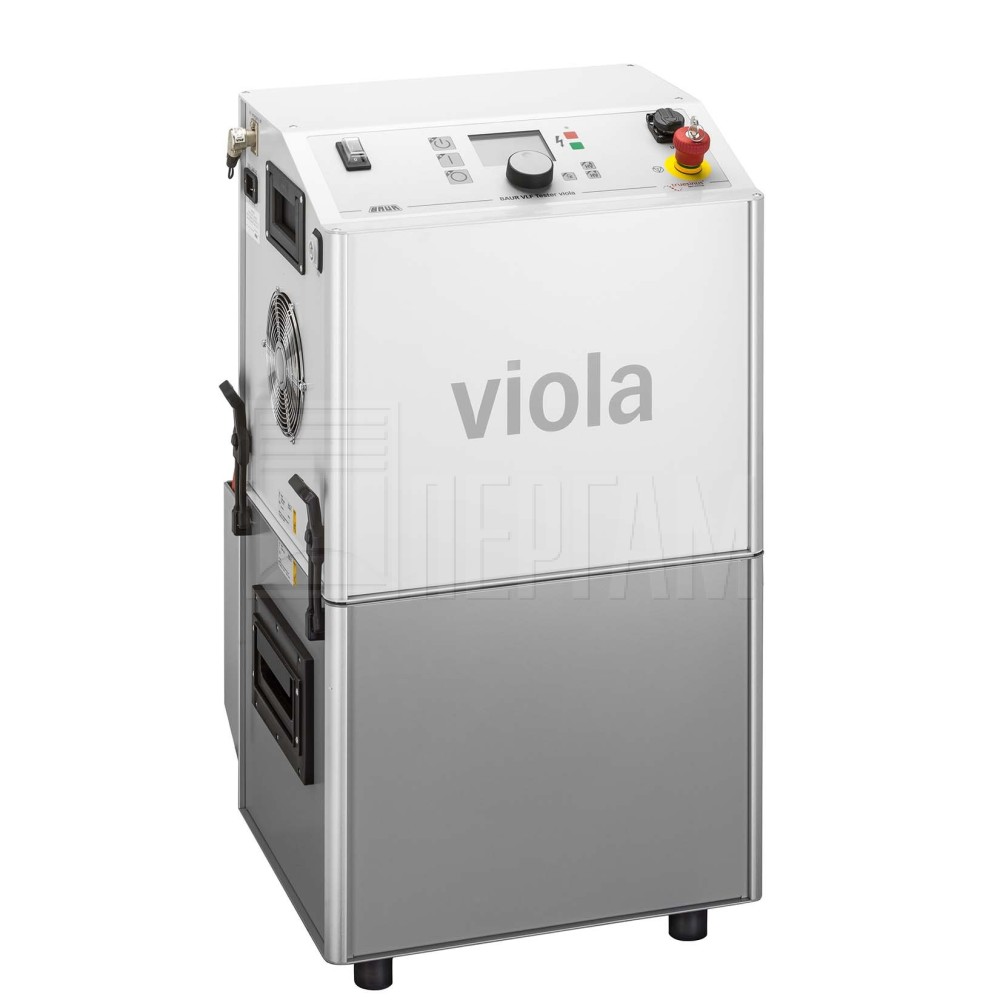

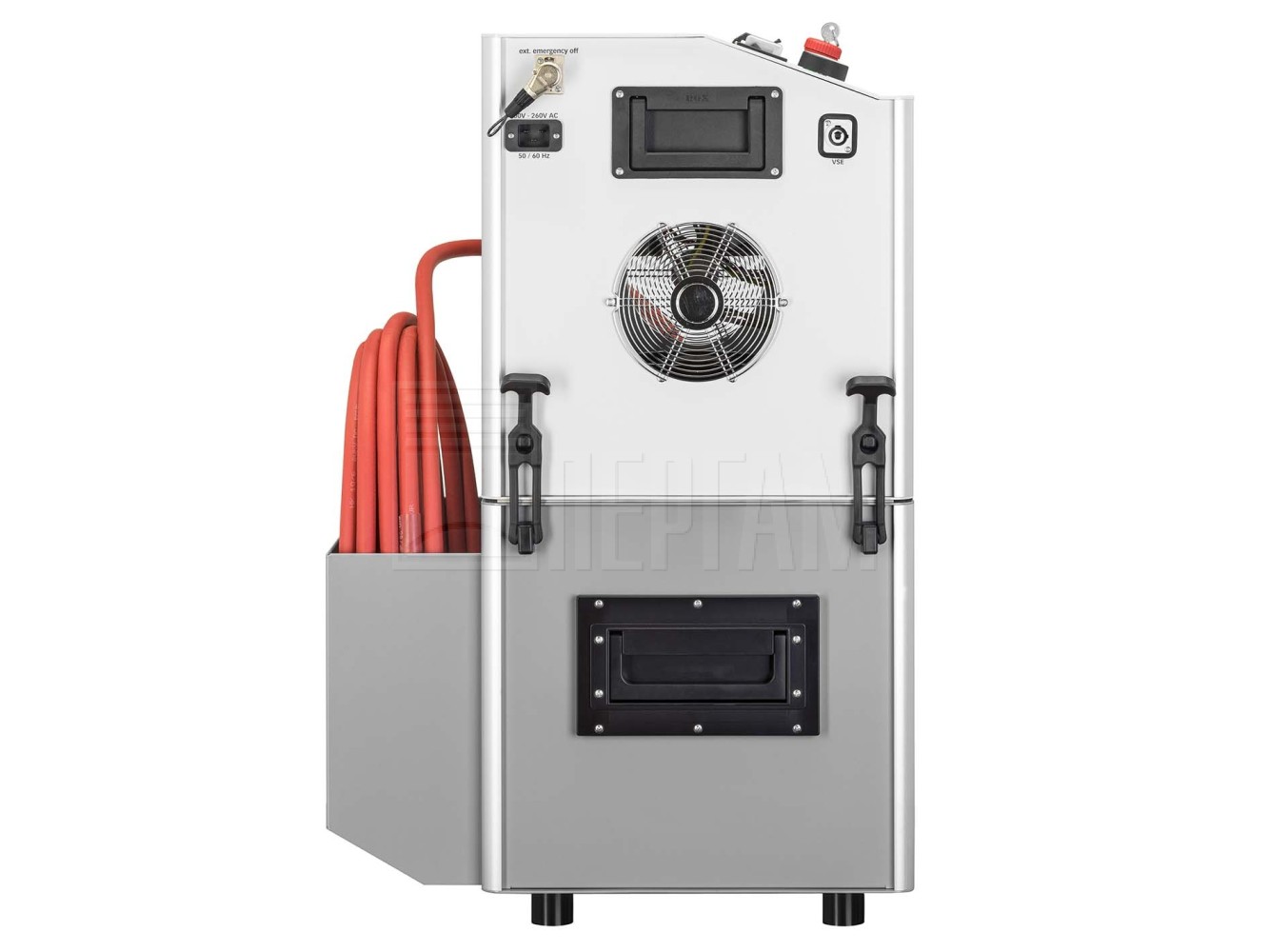

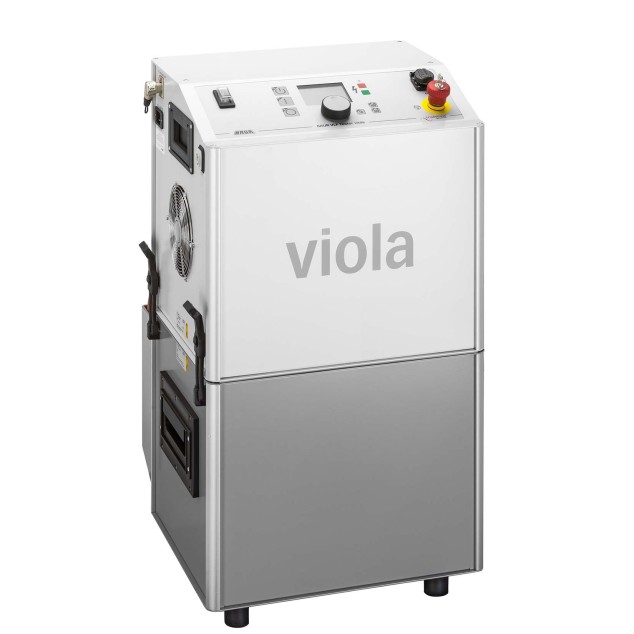

СНЧ установка BAUR viola

Прибор для высоковольтных испытаний и диагностики

Прибор BAUR viola - это новое поколение технологий оценки состояния кабельных систем, СНЧ установка viola используется для испытаний кабеля и кабельной оболочки средневольтных кабелей напряжением до 35 кВ и электрооборудования. Особенности BAUR viola: Испытание кабеля и измерение коэффициента диэлектрических потерь с помощью одного прибора; Простая и быстрая подготовка к проведению испытания; Автоматизированные процессы испытания и диагностики; Высокая мощность и компактность.

Основные характеристики

• Способность работать в непрерывном режиме
• Точное и щадящее определение состояния кабеля
• Автоматизированные процессы испытания и диагностики
• Макс. испытательное напряжение 44 кВдейств. /62 кВпик.
• Формы напряжения: СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение
• Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение
• Испытание кабелей согласно: IEC 60060-3, IEC 60502.2, CENELEC HD 620/621 (DIN VDE 0276- 620/621), IEEE 400-2012, IEEE 400.2-2013
• Испытание кабельной оболочки согласно IEC 60502/IEC 60229
• В сочетании с генератором PD-TaD 62 возможны следующие дополнительные функции:
  • viola: функция диагностики ЧР
  • viola TD: функция диагностики ЧР и MWT

Испытание СНЧ

Позволяет за кратчайшее время найти повреждения изоляции кабелей с полимерной и пропитанной бумажной изоляцией, не нарушая качества изоляционного материала.

Измерение коэффициента диэлектрических потерь напряжением СНЧ truesinus® 0,1 Гц

Позволяет получить подробную информацию о степени старения кабелей с пропитанной бумажной изоляцией, а также ПЭ- и СПЭ-кабелей. Измерение коэффициента диэлектрических потерь ПЭ- и СПЭ-кабелей позволяет идентифицировать новые кабели, кабели слабо и сильно пораженные «водными триингами». Это дает возможность определить степень срочности замены таких кабелей.

Испытание MWT с измерением коэффициента диэлектрических потерь

Сочетает в себе испытание кабеля и измерение коэффициента диэлектрических потерь, что позволяет выполнить точную и полную оценку состояния кабеля. Кроме того, благодаря оптимальной длительности испытания, нагрузка на кабель сведена к минимуму.
