Pearpoint

Телеинспекционная система с кроулером Flexitrax P550c

Промышленная роботизированная система для телеинспекции трубопроводов
Артикул: 22808
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Pearpoint Flexitrax P550c
описание в pdf

Промышленная роботизированная система телеинспекции для водопроводных, дренажных и канализационных сетей

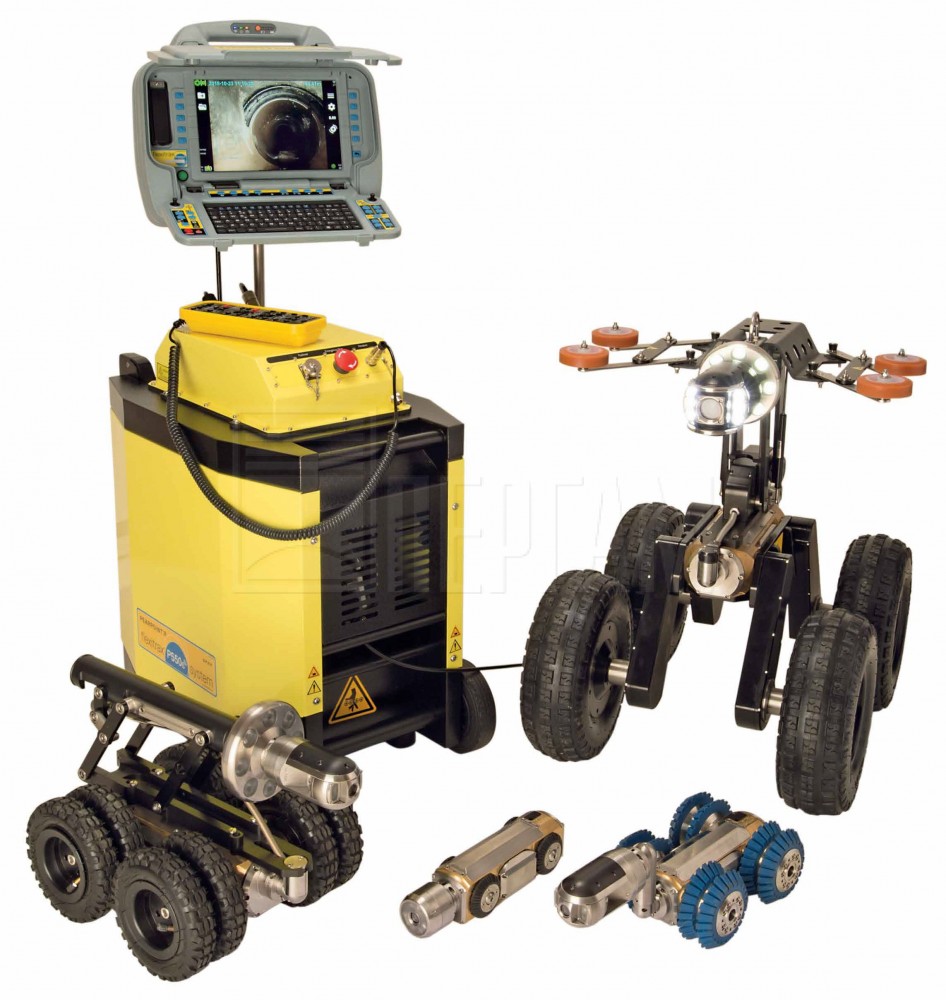

Flexitrax P550c – портативная модульная система телеинспекции трубопроводов с роботизированным кроулером. Эта промышленная система телеинспекции применяется для обследования трубопроводов и коллекторов. Контроллер системы flexitrax P550c разработан с учётом требований пользователей, позволяет создавать отчёты об обследованиях легче и эффективнее. Интуитивно-понятные меню и специально задаваемые функциональные кнопки пошагово проведут пользователя по всему процессу съёмки, позволяя оператору быстрее переходить к новой задаче. В комплекте 4 видеокроулера под различные задачи и диаметры труб.

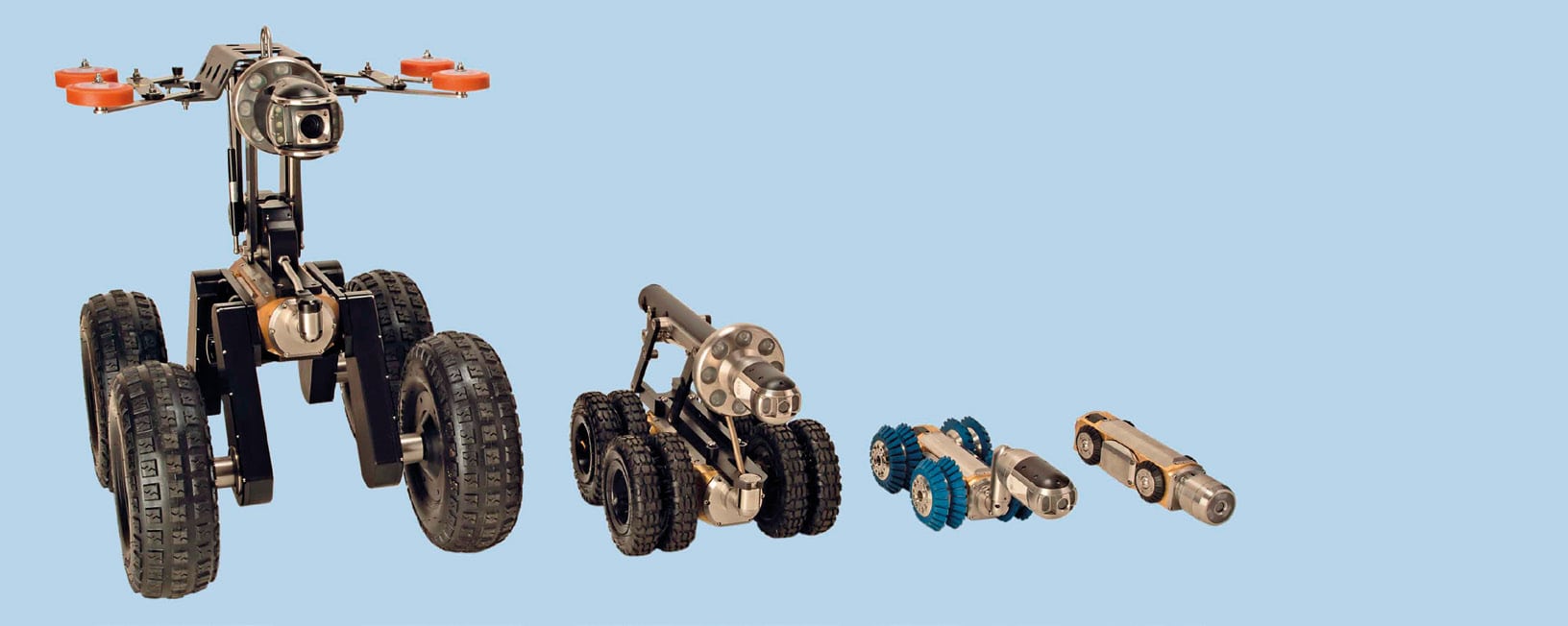

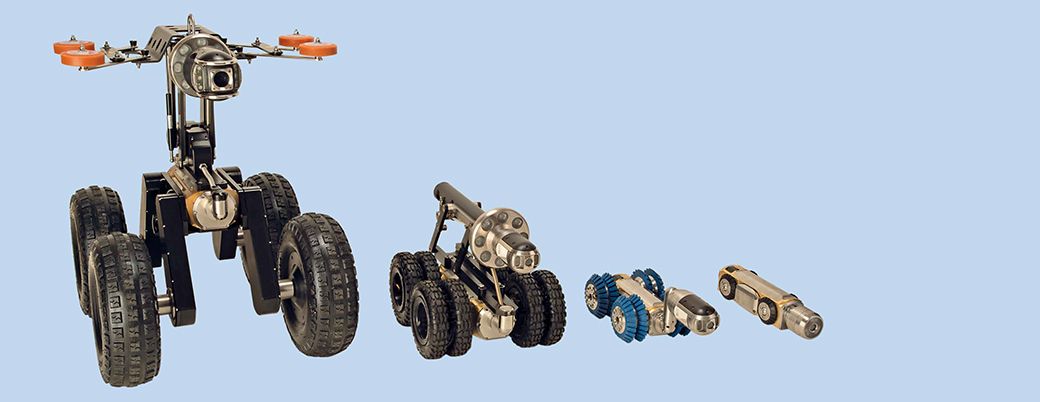

КроулерыТелеинспекционные кроулеры под разный диаметр труб

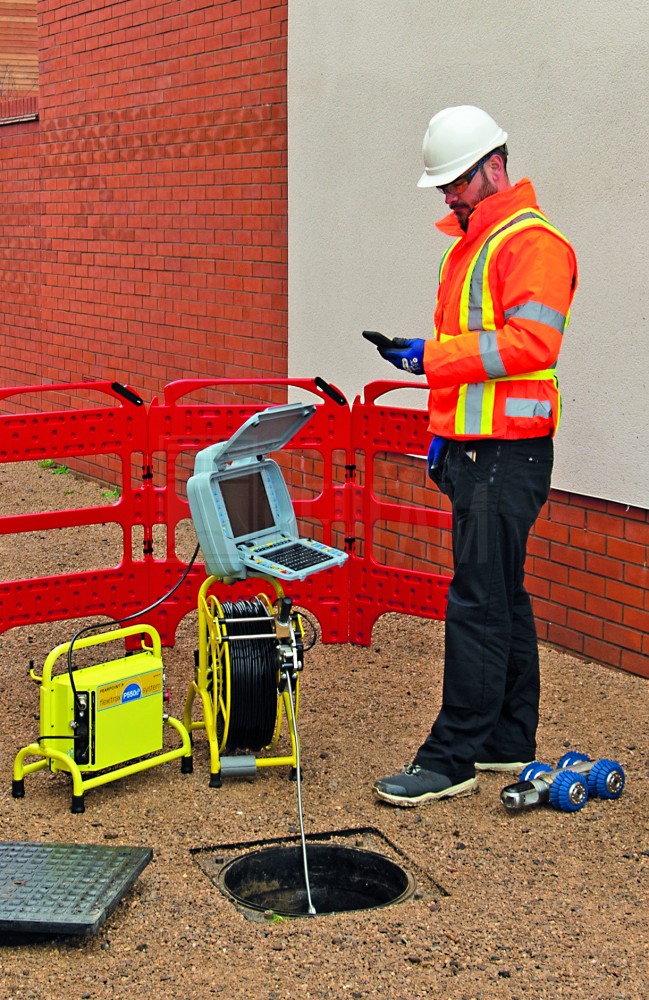

WiFi и шлеш-карта для записи и передачи отснятого материала

Отчетность на выходе соответствует нормам MSCC 3-, 4- или 5, есть встроенная беспроводная связь WiFi, которая позволяют отправлять отчеты через DropBox или по email для коллективного изучения, оставаясь на объекте, либо использовать простое копирование на флэш-карту с помощью любого из трех USB-портов.

Коллеги и/или заказчики могут наблюдать видеоинспекцию в реальном времени в обычном веб-браузере на их локальных, подключенных устройствах, например, на мобильном телефоне или планшете.

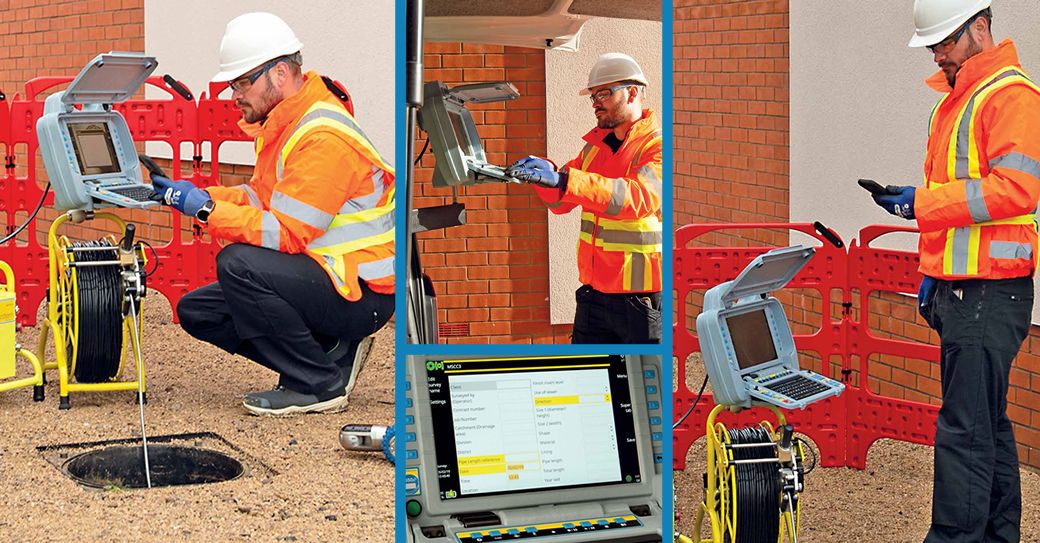

Всё для записи и передачи данных

Проще в эксплуатации, экономически эффективнее для владельца

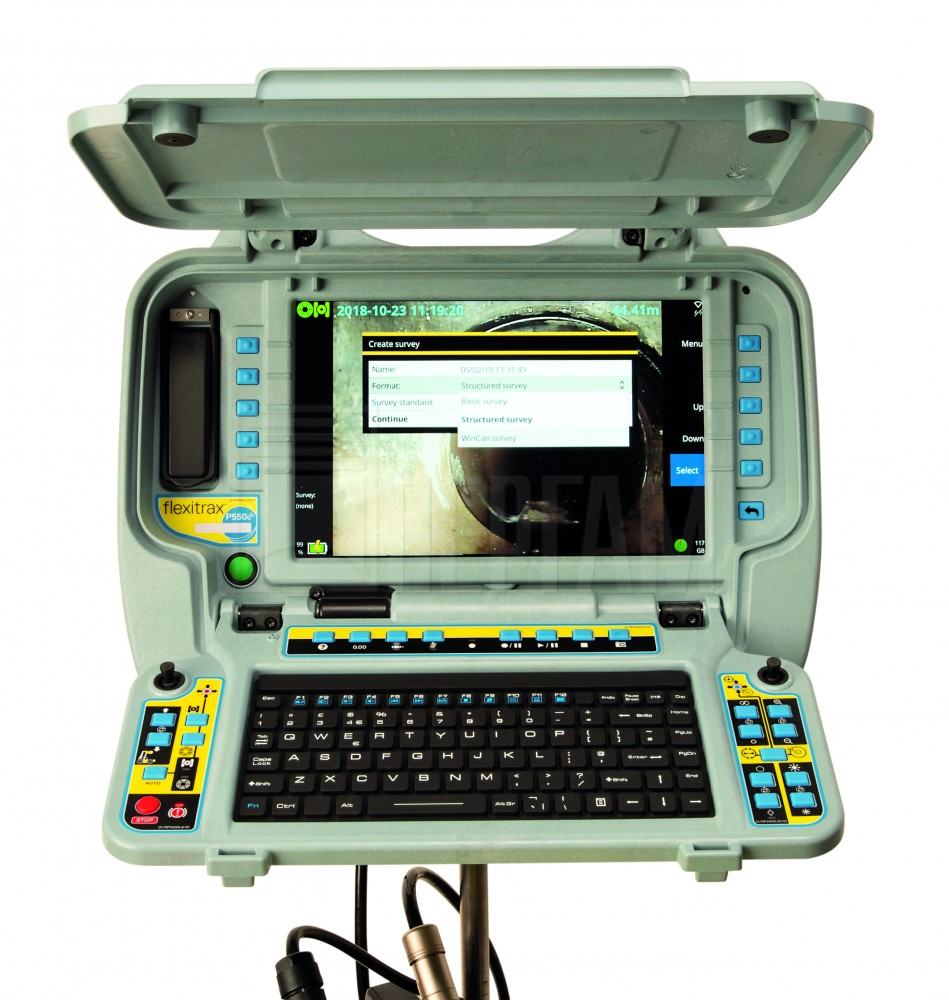

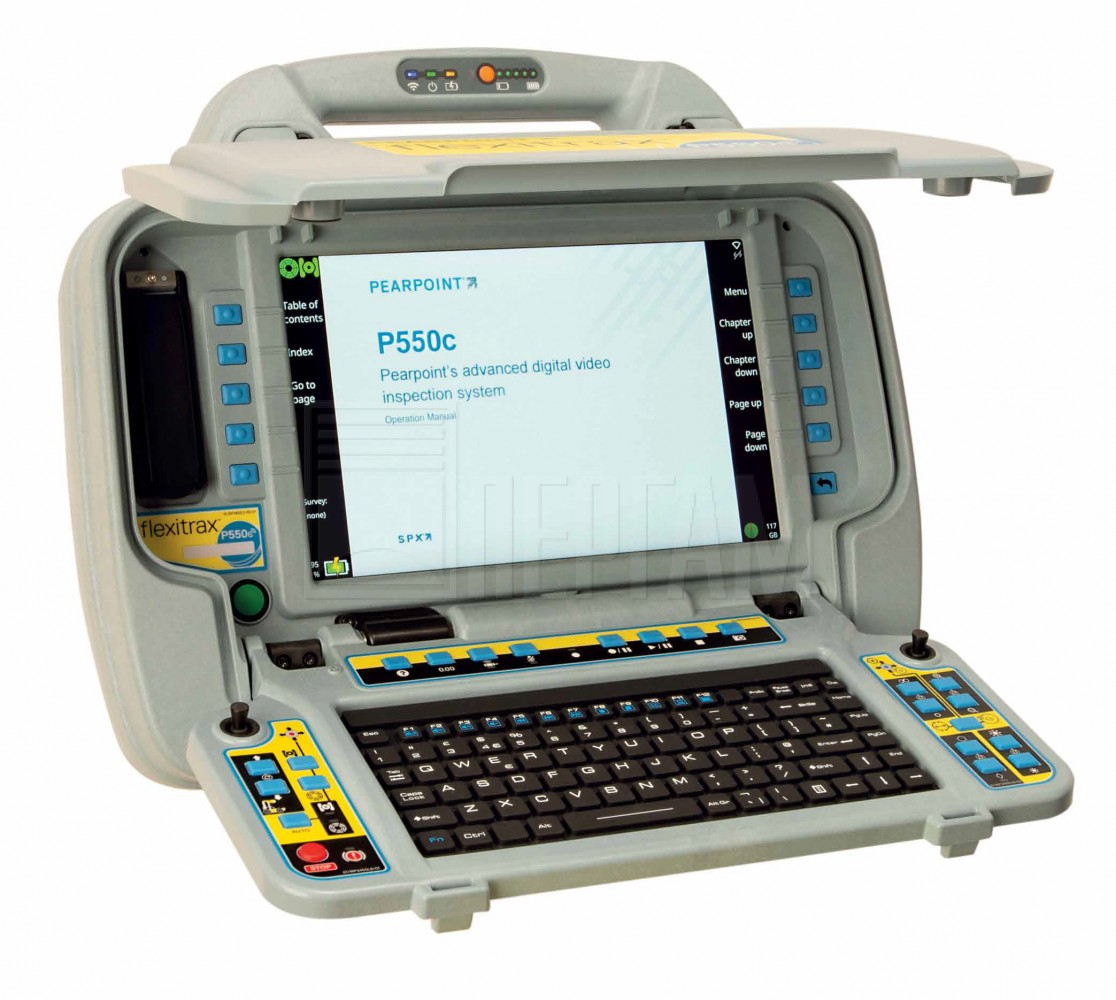

Телеинспекционная система flexitrax P550c имеет интуитивно-понятный графический пользовательский интерфейс, полноразмерную стандартную клавиатуру (доступны региональные раскладки) и возможность выбора меню на 6 различных языках при запуске с соответствующими встроенными инструкциями по эксплуатации. Контекстно-зависимые кнопки типа ATM с обеих сторон дисплея обеспечивают доступ к простым в использовании меню, а 8 дополнительных кнопок – прямое управление наиболее часто используемыми функциями, в частности, Record (запись) и Set Cable Distance (установка начального или нулевого положения проталкиваемого кабеля).

Отличительной особенностью системы flexitrax P550c является дисплей высокого разрешения 1280x800 пикселей для чётких изображений и внутренняя память на 128 Гб для записи видео более 2-х месяцев при обычной эксплуатации1. Встроенная аккумуляторная батарея и прочный корпус со степенью защиты IP55 – гарантия надёжности и удобства использования в самых сложных условиях.
1 Типичное использование рассматривается как 100 минут записи в день в течение 5 дней в неделю.

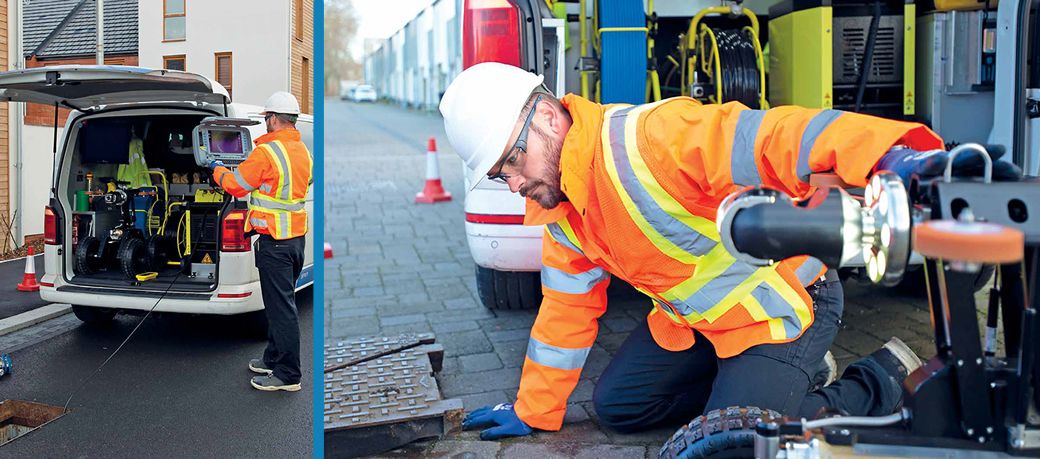

ТелеинспекцияТелеинспекция становится проще и эффективнее

Отчётность прямо на объекте

Система телеинспекции flexitrax P550c включает в себя шаблоны отчётов для различных стандартов, в частности, MSCC3, 4 и 5 WRc или ваших собственных. Отчёты доступны для коллективного использования сразу же после завершения обследований трубопровода или коллектора. Имеется опция совместимости2 с ПО WinCan, и она может быть заказана одновременно с системой flexitrax P550c, либо позже по мере необходимости.
2 Может потребоваться отдельная лицензия от WinCan.

Быстрая, интуитивно-понятная телеинспекция

Небольшое время загрузки, 10 контекстно-зависимых кнопок с обеих сторон дисплея и ещё 7 дополнительных кнопок для часто используемых задач. Это позволяет быстро настраивать систему и делает её проще в использовании. Интуитивно-понятные меню без использования сложных комбинаций клавиш клавиатуры, которые необходимо помнить, всё просто и разбито на этапы. Возможность коллективного использования результирующего отчёта заказчиками или в офисе несколькими нажатиями клавиш, позволяя вам быстро перейти к следующей съёмке. Доступны меню на 6 языках и соответствующие раскладки клавиатуры (английском, французском, немецком, испанском, датском и упрощенном китайском), другие языки будут добавляться.

Изготовление системы на заказ в соответствии с вашими требованиями

Модульность и портативность, выбор системных опций, которые соответствуют вашим нуждам, и возможность добавление других устройств:

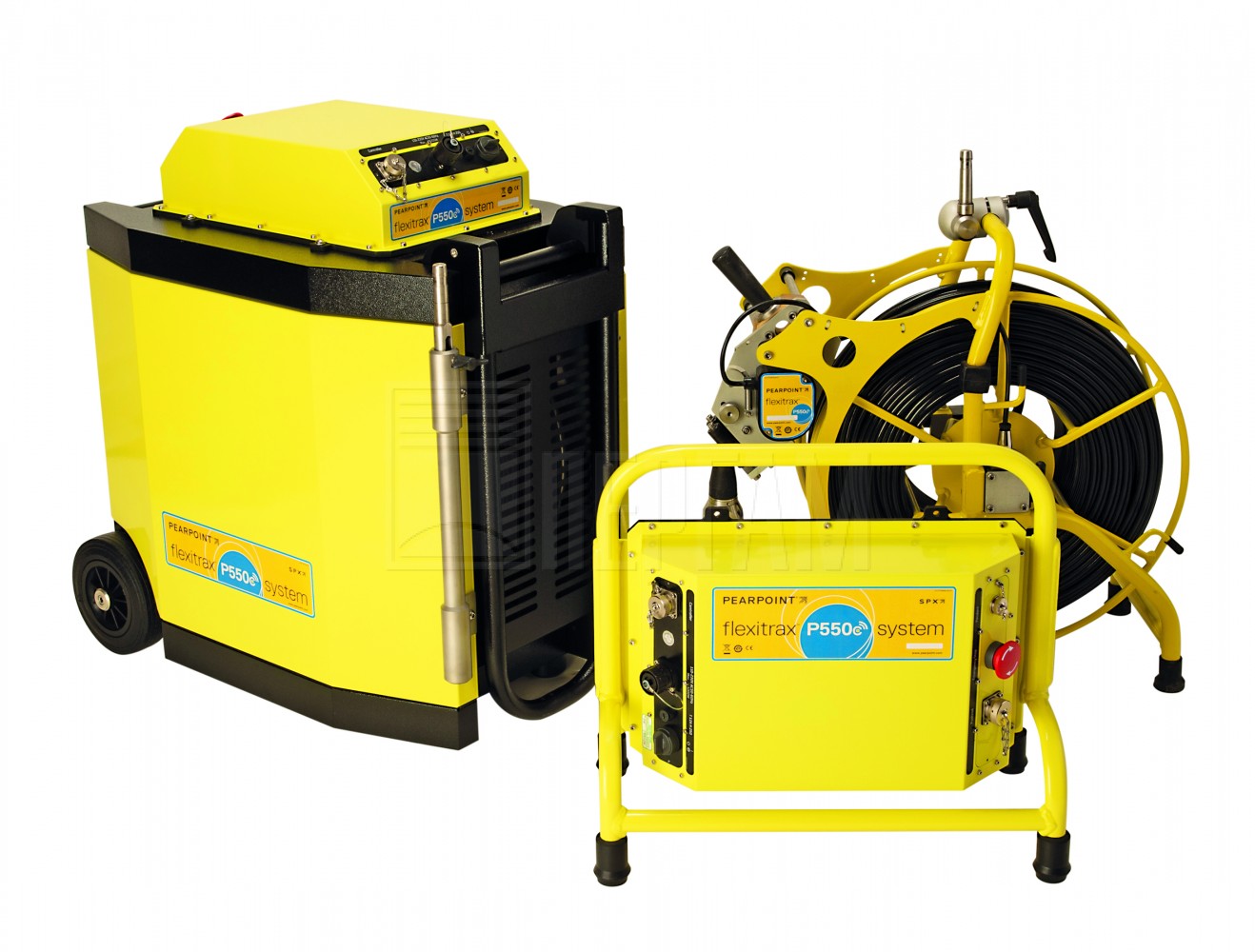

  • Выбор любого бюджетного ручного кабельного барабана или более продвинутого моторизованного барабана — каждый с длиной кабеля вплоть до 305 м.
  • Выбор из трех взаимозаменяемых камер и из двух мощных кроулеров, которые предназначены для работы в самых сложных подземных условиях.
  • Широкий выбор колес, подъемников и шин позволяют адаптировать глубинное оборудование к конкретной трубопроводной сети для съемки, обеспечивая возможность использования камер, монтируемых на кроулерах, для обследования от самых маленьких труб 4 дюйма / 100 мм до самых больших 60 дюймов / 1500 мм.
  • Система flexitrax P550c также совместима с проталкиваемыми камерами компании Pearpoint, расширяя возможности видеоконтроля для труб размером 2 дюйма / 50 мм или даже меньше.

Более высокая производительность на объекте контроля

Отчеты, совместимые с MSCC 3, 4 и 5 WRc, и коды классификации состояния интегрированы в контроллер и создаются автоматически. Передавайте файлы с отчетами об обследовании в формате docx, xml или WinCan3 в ваш офис или клиенту напрямую из поля по e-mail или через DropBox (требуется беспроводная точка доступа WiFi). Эти файлы вместе с файлами фото (JPG) и видео (MP4) также могут быть экспортированы на USB-носитель.
3 Может потребоваться отдельная лицензия от WinCan.

Простота работы в поле

Интуитивно-понятное управление функциями кроулера и камеры с помощью джойстика и специальных органов управления в одно касание обеспечивают простоту работы с системой flexitrax P550c и позволяют управлять барабаном, кроулером, камерой и освещением в любом их сочетании. Командный модуль также предоставляет наглядное, экранное изображение Mimic – экранный инструмент, который показывает, куда смотрит видеокамера, и обеспечивает простой способ управления её движением.

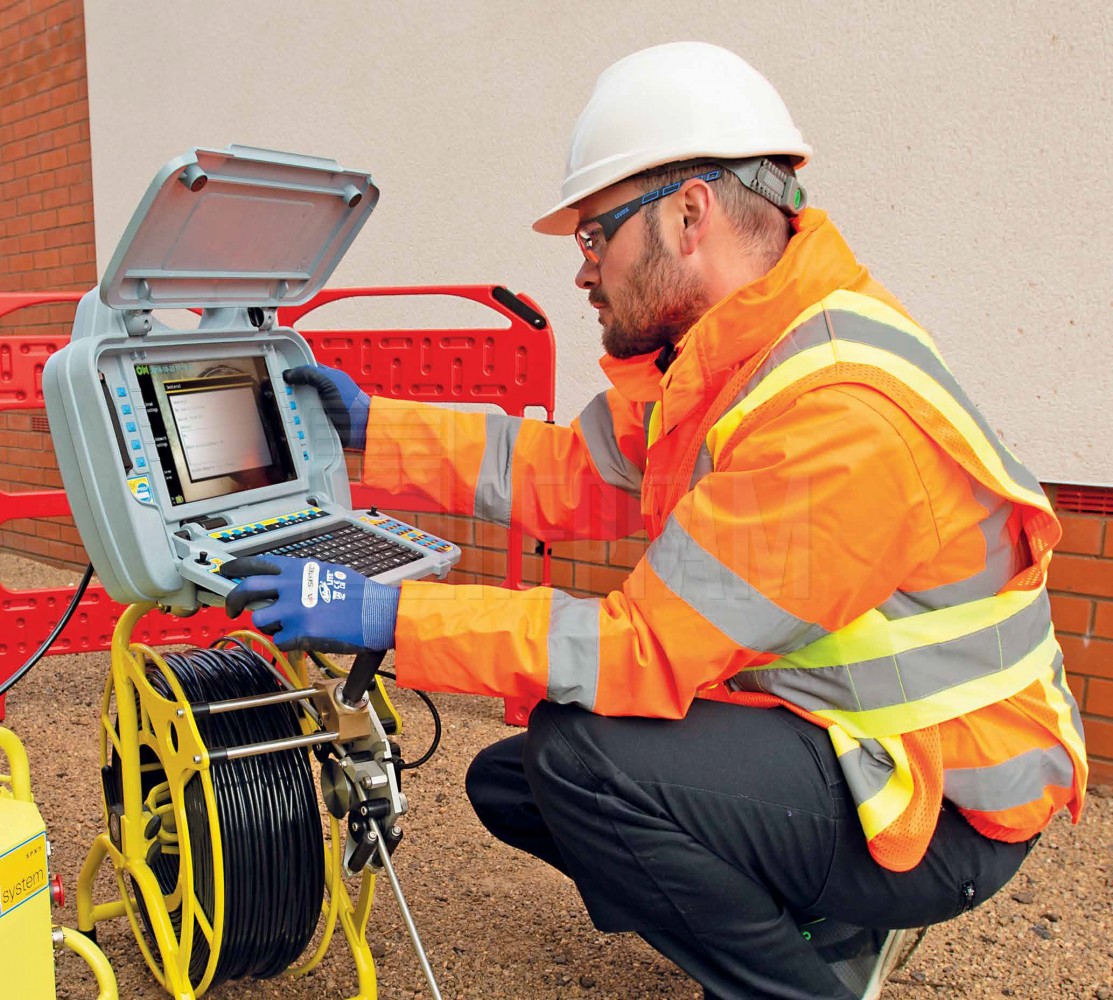

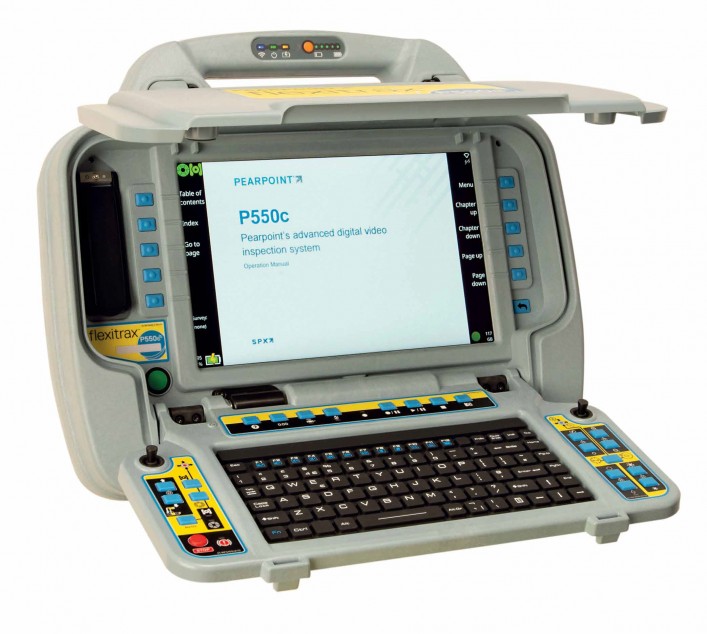

Телеинспекционная системаУдобное управление всеми элементами системы с помощью джойстика

От самых маленьких 4 дюйма/100 мм до самых больших труб 60 дюймов/1500 мм

С помощью широкого спектра совместимого оборудования система flexitrax P550c может выполнять съёмку, используя гибкие проталкиваемые стержни длиной 30 м с 25 мм камерой, центрируемые в трубах большого размера 60 дюймов/1500 мм.

Чёткие, высококачественные изображения

Система flexitrax P550c обеспечивает для кроулеров выбор из трёх камер высокого разрешения (переднего обзора, панорамирование и наклон или панорамирование, наклон и оптическое увеличение 10х), каждая из которых со сверхярким светодиодным белым освещением для использования в трубах из различных материалов. Дополнительный внешний модуль обеспечивает дополнительное освещение в больших или темных трубах, гарантируя ясность обзора. Дисплей высокого разрешения 12.1 дюйма / 307 мм, включенный во все контроллеры систем flexitrax P550c обеспечивает резкие и ясные изображения, повышая надёжность наблюдений.

Прочная конструкция – надёжность там, где она особенно важна

Командный модуль, барабаны и кабельные катушки, разработанные для применения в полевых условиях, обеспечивают надёжную защиту элементов системы и данных съёмки. Кроулеры и камеры могут работать полностью погруженными в воду и являются водостойкими (IP68) вплоть до глубины 100 м.

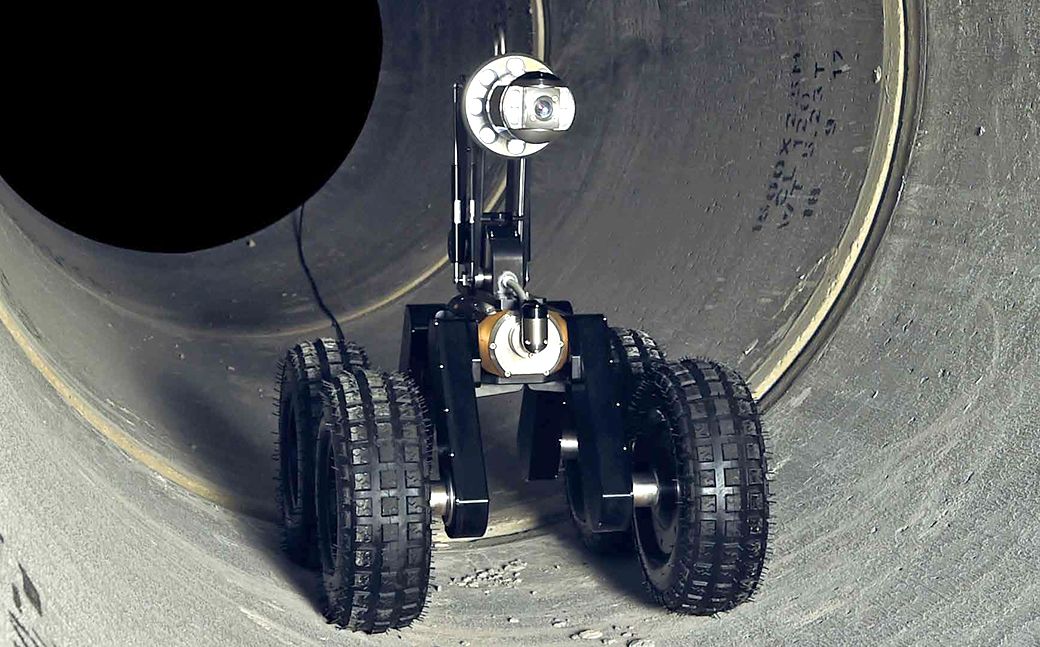

Кроулер для трубТелеинспекционный кроулер может работать, погружаясь в воду до глубины 100 м

Простое, быстрое обслуживание и сервис

Система flexitrax P550c разработана для длительной и непрерывной работы и простого технического обслуживания. Операторы могут выполнять большую часть обычных ремонтных работ прямо на объекте, исключая необходимость использования гидравлических испытаний и комплектов для герметизации. Глобальная сервисная сеть компании Pearpoint обеспечивает полное обслуживание и ремонт в короткие сроки.

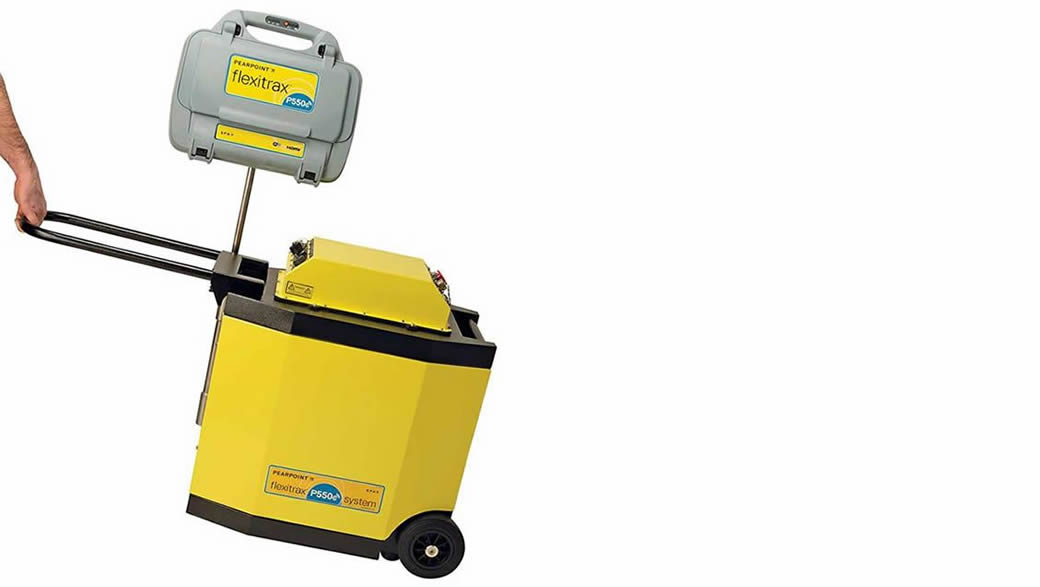

Легкость транспортировки и использования

Модульность системы flexitrax P550c расширяет возможности транспортировки. Система может быть установлена в фургон или грузовой автомобиль и легко демонтирована для перемещения на собственных колесах на объекте, используя эргономичную конструкцию типа тележки, что позволяет вам быстро достичь необходимого места доступа без автомобиля. На объекте система может быть быстро и легко настроена и развернута.

Лёгкость использования и транспортировки

Модульность системы flexitrax P550c расширяет возможности транспортировки. Система может быть установлена в фургон или грузовой автомобиль и легко демонтирована для перемещения на собственных колесах на объекте, используя эргономичную конструкцию типа тележки, что позволяет вам быстро достичь необходимого места доступа без автомобиля. На объекте система может быть быстро и легко настроена и развернута.

Лёгкость использования и транспортировки

Возможность установки системы на роботизированные платформы – кроулеры

Компания Pearpoint предоставляет ряд стандартных монтажных комплектов для выполнения установки системы flexitrax P550c на транспортные средства на постоянной или временной основе. Компания Pearpoint также работает вместе с целым рядом утвержденных сборщиков телеинспекций на базе мобильных лабораторий, разработанных конструкционно для этих целей, которые соответствуют требованиям компаний заказчиков. В России официальный эксклюзивный представитель Pearpoint (SPX) – компания ПЕРГАМ. Если вы хотите купить телеинспекционную систему flexitrax P550c, звоните по указанным телефонам или оставьте запрос на сайте.
