Прецизионный трассоискатель RD7100DL с генератором Tx-10

Применяется для трассировки глубоких трубопроводов из чугуна и керамики, стекловолокна, кирпича и бетона
Артикул: 22471
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
24 месяца

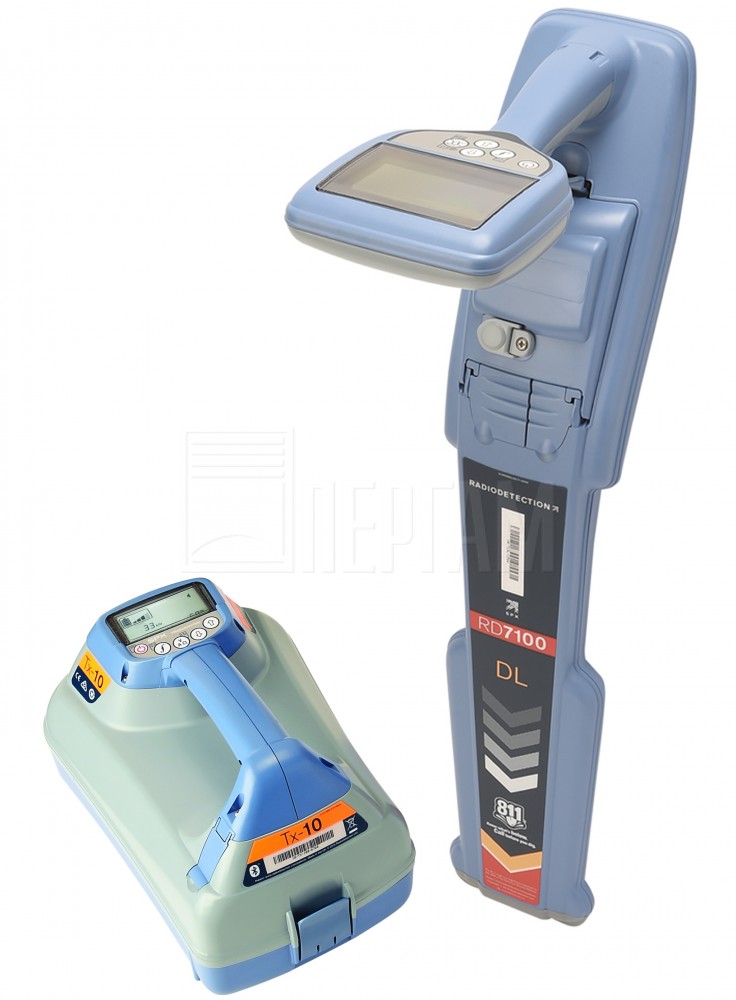

Трассоискатель RD7100DL с генератором Tx-10
описание в pdf

Трассоискатель инженерных коммуникаций и трубопроводов всех типов

Новый трассоискатель трубопроводов для обследования заглубленных инженерных коммуникаций. Находит все виды кабелей и труб. Определяет глубину залегания коммуникаций и ток. Несколько режимов локации позволяют вам настроиться под конкретные задачи. RD7100 умеет определять повреждения оболочек кабеля с точностью до 10 см. Стабильно работает в экстремальных условиях. Не боится влаги и пыли, ему не страшны падения с небольшой высоты. Прочный корпус трассоискателя имеет класс защиты IP65.

Компания Radiodetection разработала много оригинальных технологий, которые широко используются в области дистанционной локации подземных коммуникаций и облегчают трудовые будни сотрудников ЖКХ, водоканалов, строительных компаний, коммунальщиков. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и ориентация по компасу. Они позволяют предупреждать повреждения и аварии на трубопроводах, инженерных и кабельных сетях. Делают более легкими и безопасными работы по вскрытию грунта. Все эти полезные функции не обошли стороной и трассоискатель RD7100.

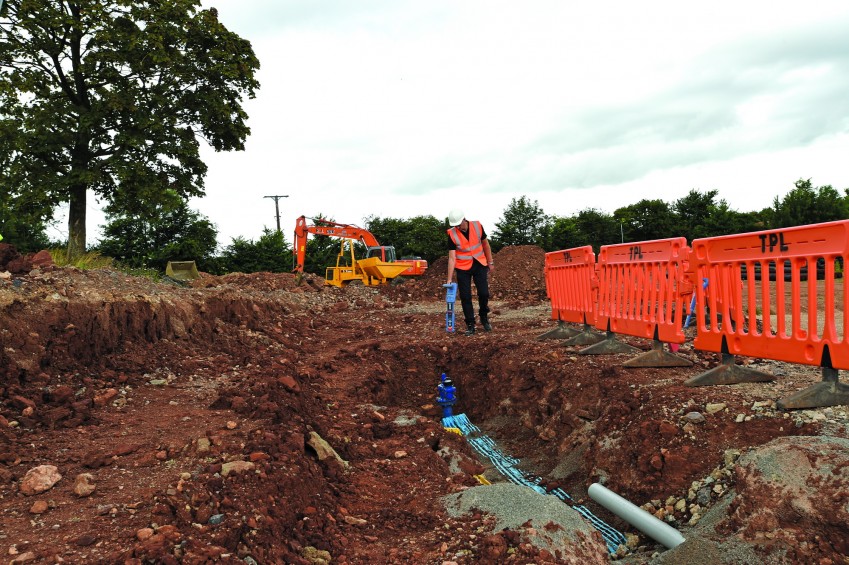

Трассоискатели RD прекрасно работают в суровых российских условиях

Трассоискатели для суровых российских условий

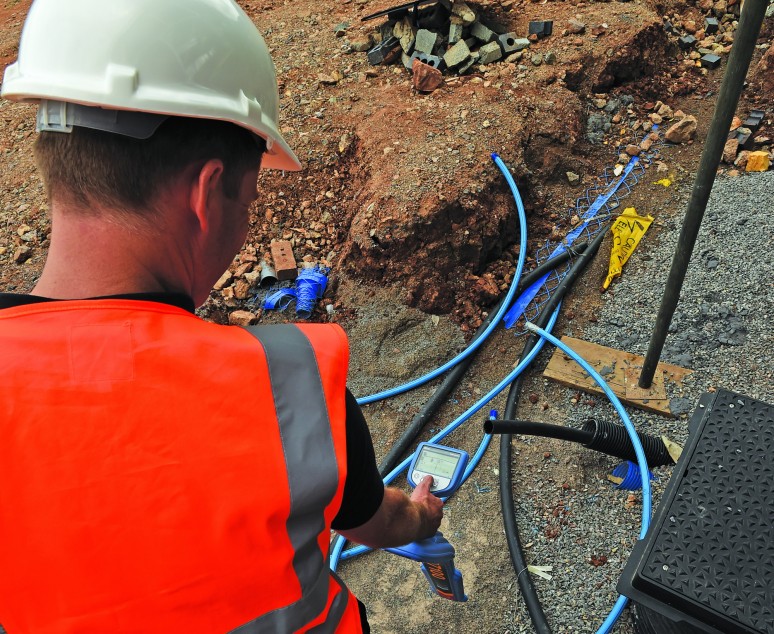

RD7100 — это серия профильных локаторов, построенная на данных генеалогии с целью повысить работоспособность, качество и надежность локации. Каждая из моделей этой серии оптимизирована для локализации конкретного типа инженерных коммуникаций. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически генерировать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности. Трассоискатели RD уже давно зарекомендовали себя как одни из лучших и стабильно работают в российских реалиях.

Особенности трассоискателя RD7100

  • Высококонтрастный экран высокой чёткости не бликует и позволяет комфортно работать даже в условиях яркого солнечного освещения.
  • Частоты, оптимизированы для локации определенного типа коммуникаций. Каждая модель поставляется с запрограммированным набором частот локации, выбранных для конкретного типа инженерных коммуникаций.
  • Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации. С батарейным блоком трассоискатель весит всего 1,8 кг.
  • Хорошо видимая, отражающая свет конструкция помогает защитить операторов и оборудование.
  • Режим наведения. Быстрая трассировка искомой линии, используя стрелки с пропорциональным изменением длины и индикатор направления.
  • Возможность локации на больших расстояниях. Генератор трассоискателя с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки.

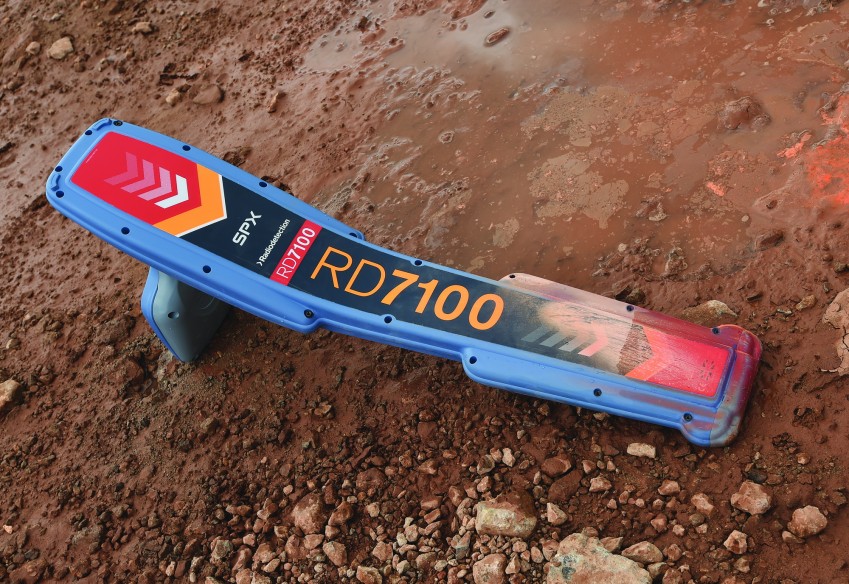

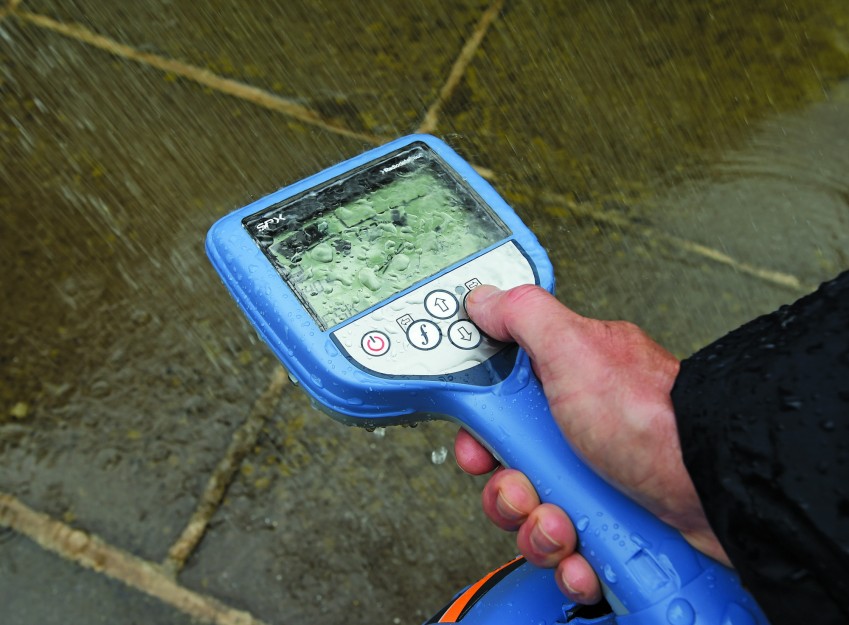

  • Ударопрочный корпус, защищённый от толчков, падений, проникновения влаги и пыли получил класс защиты IP65.
  • Уровень точности определяется конфигурацией. Уникальная комбинация этой серии локаторов с пятью прецизионными наземными антеннами обеспечивает высокую точность и воспроизводимость данных локализации объектов.
  • Подбирайте генератор для соответствующей модели трассоискателя для упрощения настройки и использования.

Совершенствуйте оборудование для расширения ваших возможностей с помощью дополнительных опций:

Экран трассоискателя не бликует GPS трекинг инженерных коммуникаций Зонды трассоискателя для обнаружения коммуникаций из непроводящих материалов

Блок литиево-ионных аккумуляторов
Дополнительное применение литиево-ионных аккумуляторов для локатора и генератора увеличивает время работы и снижает стоимость эксплуатации.

GPS координаты проведённых обследований
В качество опции встроенный GPS-приемник и автоматическая запись информации об использовании трассоискателя позволяет руководителям просматривать историю применения локатора и мест прокладки коммуникаций на карте Google Map.

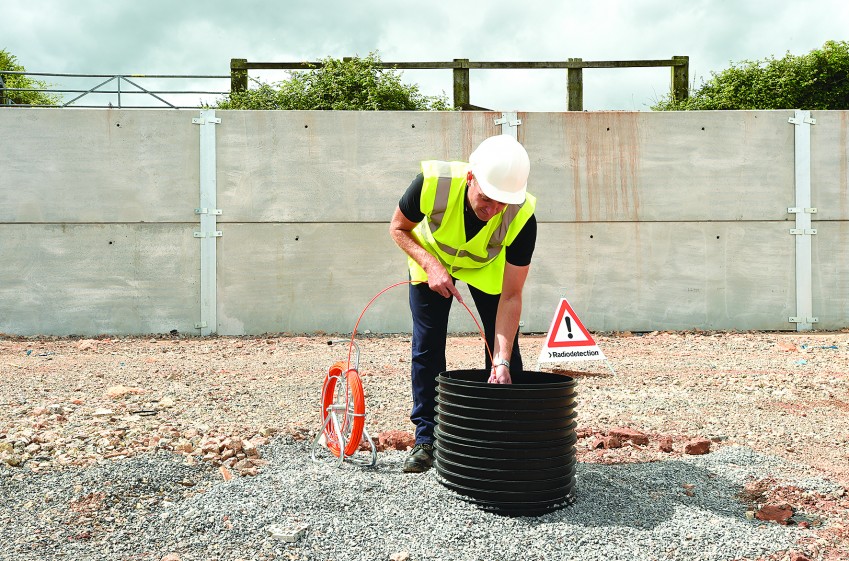

Зонды-передатчики
Локализация труб и каналов, выполненных из непроводящих материалов, на глубине до 15 м.

Маркировка и защита подземных объектов

Точная маркировка заглубленных объектов гарантирует минимальное время простоя при ремонтых работах. Предотвращает дорогостоящие аварии, обезопасят работу персонала, проводящего обследование.

Режим наведения

Этот режим позволяет быстро обнаружить и провести трассировку любой линии. Информация о направлении искомой линии отображается рядом со стрелками-индикаторами, пропорционально изменяющим свою длину для помощи в поиске линии, а затем удерживания оператора на ее траектории. Одновременное отображение информации о глубине залегания и токе обеспечивает уверенность в трассировке именно искомой линии в насыщенных сетях. В случае неровной или пересеченной местности дифференцированная тональность звукового сигнала поможет освободить внимание пользователя для его концентрации на потенциальных опасностях.

Быстродействие и точность — режим Peak+

Режим Peak+ повышает точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.

  • Добавление режима наведения обеспечивает более быстрое определение положения пика.
  • Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

Эффективная локализация кончиками пальцев

Интерфейс пользователя локатора RD7100 согласован с интерфейсами предыдущих прецизионных локаторов для снижения затрат на повторное обучение.

Гарантия качества обследования

С точки зрения предотвращения повреждений, когда людские и финансовые затраты могут быть существенными, строгое следование лучшим приемам работы особенно важно. Наблюдение за поведением и предупреждение развития навыков халатной и безответственной работы достаточно трудны. Локатор RD7100 имеет целый ряд функций, предназначенных для того, чтобы обеспечить применение лучших способов работы и целостность изделия перед использованием.

Высокая точность определения типа коммуникаций

Все трассопоисковые локаторы серии RD7100 поставляются с таким инновационным функциями компании Radiodetection, как StrikeAlert, ориентация по компасу и измерение глубины залегания в качестве стандартных. Каждая модель RD7100 также оптимизирована для локации инженерных коммуникаций определенного типа.

ВОДОВОДЫ И ТРУБОПРОВОДНЫЕ ЛИНИИ: RD7100DL(G)

С четырьмя частотами для локации зондов-передатчиков локатор RD7100DL может применяться для трассировки глубоких трубопроводов, выполненных из различных материалов, включая: чугун, керамику, стекловолокно, бетон и кирпич. Дополнительно он может использоваться для локации сигналов систем катодной защиты, поданных на трубопроводы.

Получайте больше от вашей системы RD7100

ПРОГРАММА RD MANAGER ДЛЯ PC

Настройка, калибровка и обновление локатора с помощью PC. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Купить RD7100 / Заказать демонстрацию

Если вам нужен надёжный и стабильно работающий в любых условиях трассоискатель, способный находить и классифицировать любые инженерные коммуникации и трубопроводы из пластика, керамики и металла, смело выбирайте RD7100. Купить трассоискатель RD7100 вы можете по телефону или через форму быстрого заказа на сайте. Перед покупкой вы можете проконсультироваться с нашими специалистами. Если сомневаетесь в правильности выбора, закажите демонстрацию RD7100. Наш менеджер приедет к вам и продемонстрирует возможности трассоискателя на вашем предприятии.

Сравнение трассоискателей RD8100 и RD7100

Видео: применение трассоискателей

Технические характеристики Трассоискатель RD7100DL с генератором Tx-10

Опции трассоискателей серии RD7100:

Характеристика

локаторы серии RD7100



SL

DL

DLG

PL

PLG

TL

TLG

Число частот локации

4

5

5

5

5

7

7

Число частот зондов

4

4

1

1

3

3

Пассивные режимы

2

3

3

2

2

2

2

Компас в активных режимах

Компас в пассивных режимах

CPS

CPS

Power Filters

Power Filters

Определение глубины в
режиме Power

Встроенный GPS-приемник

Запись данных эксплуатации

Функция CALSafe™

Силовые фильтры

Поиск повреждений кабелей

Литиево-ионная батарея

Габариты

700х300х350 мм

Генераторы трассоискателя

Характеристика

генераторы



Tx-1

Tx-5

Tx-10

Макс. выходная мощность

1 Вт

5 Вт

10 Вт

Число частот активной локации

16

16

16

Частоты индукции

8

8

8

Напряженность поля индукции

0.7

0.85

1

Режим Eco

Литиево-ионная батарея

Комплектация

  • Локатор Radiodetection RD7100;
  • Генератор Tx-10;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;
  • Штырь заземления;
  • Катушка с проводом для заземления;
  • Магнит для подключения генератора к металлическим трубам;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Отзывы Трассоискатель RD7100DL с генератором Tx-10

Пока нет отзывов.

Обсуждение Трассоискатель RD7100DL с генератором Tx-10

Прибор предлагает для работы несколько частот 8khz ,33 и т.д.
В каких случаях какую частоту надо устанавливать ?
Инженер Водоканала Абдулин Радик    07.09.2020
ответить
Дмитрий Бабич

Радик, добрый день.

Низкие частоты позволяют увеличить дальность прохождения сигнала при трассировке линии.

Высокие частоты в основном используются для индукционных антенн, когда нет возможности подключиться к линии гальванически. Также с увеличением частоты снижается уровень шумов, что позволяет нам получить более точные данные о линии, но на меньшее расстояние.

Благодаря высокой частоте можно с лёгкостью подавать сигнал на линии где стоят муфты или другие неметаллические вставки т.к. высокие частоты легко их преодолевают.

Дмитрий Бабич, Пергам    19.10.2020
ответить

Здравствуйте. мне нужен трассоискатель для решения следующих задач:
1. Трассировка газопровода
2. Обнаружение мест повреждения изоляции
3. Возможность трассировки в индукционном режиме (без прямого контакта)

Алишер    02.04.2019
ответить
Степан Бондарев

Под Ваш запрос подходит трассопоисковая система RD8100PDL Tx-10 с А-рамкой для поиска повреждений изоляции.

Степан Бондарев, Пергам    02.04.2019
ответить

Здравствуйте. Подберите трассоискатель для обнаружения:

1. газопроводов из стали с катодной защитой глубина до 3м
2. газопровод из полиэтилена глубина до 3м

Алексей    24.01.2019
ответить
Степан Бондарев

Для решения Вашей задачи потребуется комплексный подход.

1.       Решение для поиска стальных газопроводов находящихся под сигналом станции катодной – трассопоисковая система RD7100DL или RD8100PDL

2.       Решение для поиска полиэтиленовых газопроводов – система поиска MADE SA Gas Tracker 2 или георадар RD1100 и RD1500

Обращайтесь в офисе компании ПЕРГАМ за дополнительными консультациями по телефону: +7 (495) 775-75-25, доб. 130

Степан Бондарев, Пергам    24.01.2019
ответить

Добрый день. Скажите , а сушествует прибор для поиска водопроводов из пластика и асбеста (работаю на маленьком экскаваторе) может даже нашего производства чтоб не так дорого.

Мосин Сергей    08.04.2018
ответить
Степан Бондарев

Добрый день! Данный прибор способен обнаружить неметаллические коммуникации с применением зондов. Трассоискатель с зондами применяется для трассировки глубоких трубопроводов из чугуна и керамики, стекловолокна, кирпича и бетона. Для решения этой задачи по поиску существует так же георадар RD1100.

Степан Бондарев, Пергам    09.04.2018
ответить
