FLIR

Тепловизор FLIR T540

Тепловизор с дальномером, съёмным объективом и встроенным GPS
Артикул: 22708
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
74847-19

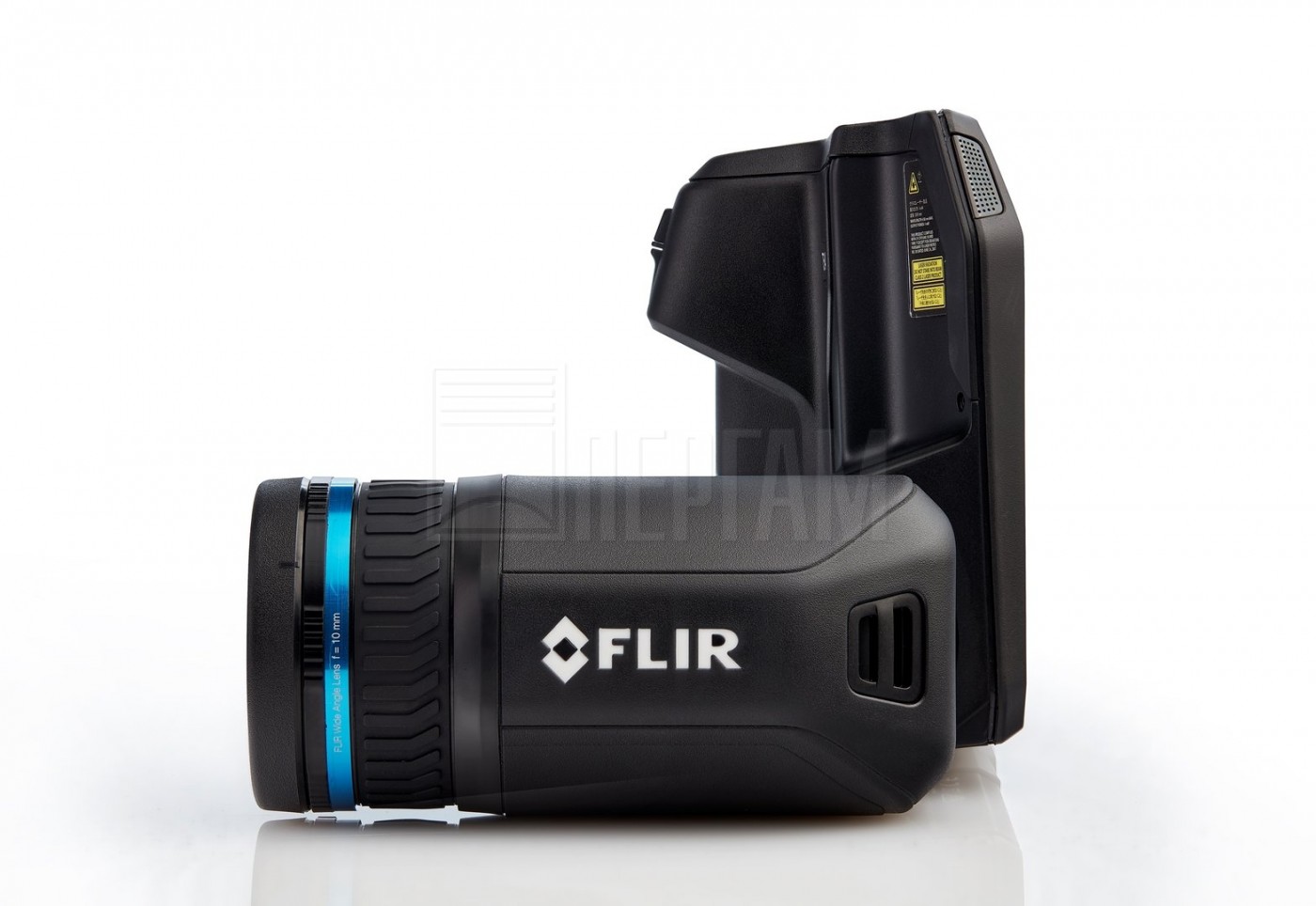

Тепловизор FLIR T540
описание в pdf

T540

Тепловизор для обследования электрооборудования и тепловых сетей

Камеры серии FLIR T540 упрощают работу специалистов по техническому обслуживанию электрооборудования, облегчают жизнь энергоаудиторам при обследовании и расчёте энергоэффективности зданий. Предназначены для точных измерений и поиска мест с высокой температурой, обнаружения потенциальных дефектов. Поворотный оптический блок с углом вращения 180° и яркий 4-дюймовый ЖК-экран упрощают диагностику труднодоступных мест. Разрешение матрицы 464 × 348 пикселей.

С профессиональными тепловизионными камерами FLIR T540 вы сможете:

  • безопасно обследовать электроэнергетическое оборудование, тепловые сети и находить места неисправностей в труднодоступных местах, куда с обычным тепловизором не подобраться;
  • быстро принимать важные решения за счёт точных измерений и чётких изображений, полученных с использованием лазерной фокусировки и дальномера, функции MSX - мультиспектральное динамическое изображение;
  • анализировать изображения, быстро создавать отчёты с указанием GPS координат обследования, информировать клиентов благодаря передаче данных по Wi-Fi, настраиваемым рабочим папкам и функциям генерации отчетов.

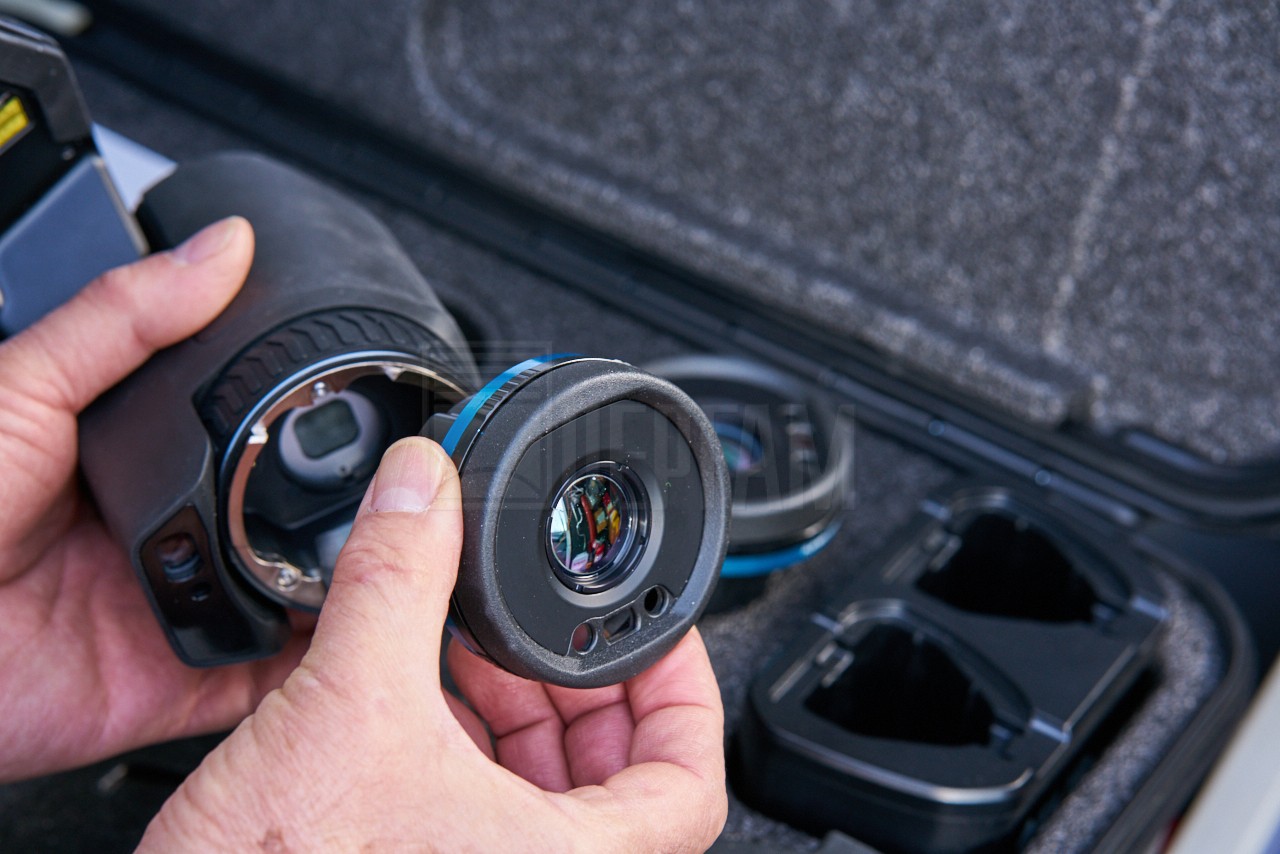

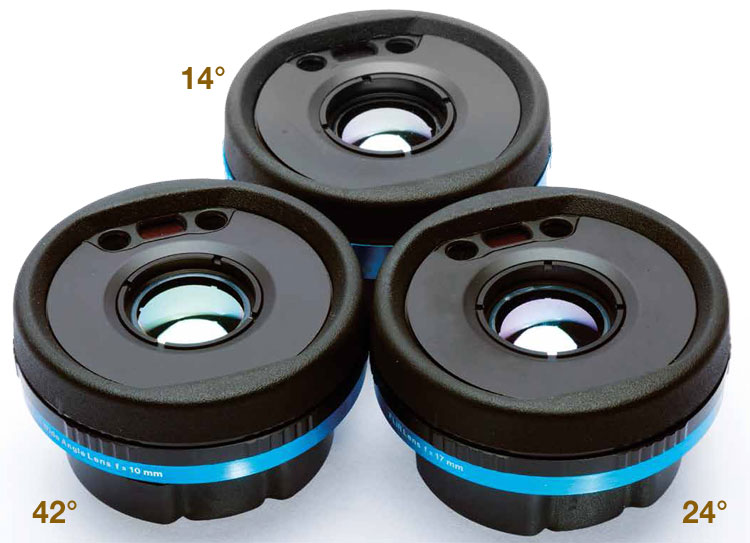

Съёмные светосильные объективы на выбор

  • Стандартный 17 мм объектив 24° со светосилой f/1.3, минимальный фокус 0,15 м;
  • Широкоугольный 10 мм объектив 42° со светосилой f/1.1, минимальный фокус 0,15 м;
  • Телеобъектив 29 мм объектив 14° со светосилой f/1.5, минимальный фокус 1 м.

Чемпион в скорости и точности автофокусировки


Сверхточная фокусировка с лазерным указателем и дальномером, встроенные усовершенствованные инструменты измерения позволяет получать неизменно чёткие тепловые изображения и точные показания температуры как при обычной съемке, так и в режиме непрерывного автофокуса.
Матрица 464 × 348 пикселей
Получайте более точные температурные показания за счёт повышенного разрешения на измеряемых участках или увеличивайте число пикселей до 645 888 с помощью технологии улучшения изображений FLIR UltraMax®.

Особенности тепловизора FLIR T540

  • Технология FLIR Vision Processing на базе MSX – многоуровневый алгоритм адаптивной фильтрации уменьшает шум изображений, за счёт которой достигается высокое качество тепловизионных снимков, присущее камерам FLIR.
  • Безопасность – искать потенциальные дефекты можно с безопасного расстояния и на больших площадях благодаря набору интеллектуальных сменных объективов AutoCal, невероятно высокой точности температурных измерений и действительному аппаратному разрешению до 464 × 348 (161 472).
  • 1-Touch Level/Span – эта функция позволяет нажатием пальца на ЖК-экране выбрать объект или область фокусировки для более детального исследования, камера автоматически отрегулирует уровень и диапазон на основе теплового контраста в выбранном месте изображения. Функция позволяет сосредоточиться именно на той области, которая вам нужна, контраст в круге на тепловом изображении будет увеличиваться, улучшая детализацию. Это позволит наиболее точно выявлять проблемные места.
  • В тепловизоре есть лазерный дальномер – он состоит из лазерного передатчика и лазерного приёмника. Лазерный дальномер определяет расстояние до цели, измеряя время, за которое лазерный импульс достигает цели и возвращается в лазерный приемник. Это время преобразуется в расстояние, которое выводится на экран. Лазерный приёмник также работает как лазерный целеуказатель. Когда включен лазерный дальномер, то на цели можно увидеть лазерную точку. Расстояние, измеренное лазерным дальномером, может использоваться как основание для расчётов площади поверхности. Типичным применением будет оценка размера мокрого пятна на стене.
  • Сохранение и работа с изображениями – камера сохраняет файл изображения со всеми тепловыми и визуальными параметрами. Полученное тепловизионное изображение можно затем открыть в любой момент, и применять к нему другой режим цветовой палитры, добавить средства измерения. Файл изображения в формате *.jpg является полностью радиометрическим и сохраняется без искажений. Это даёт возможность выполнять полную последующую обработку изображения с помощью программы по ведению отчетности и анализа изображений компании FLIR Systems. Карта памяти на 8 ГБ позволяет сохранять примерно 8000 тепловизионных изображений.
  • UltraMax – это программа улучшения изображений. Помогает увеличить разрешение изображения и уменьшить шум, что позволяет лучше видеть и точнее измерять небольшие объекты. Изображение UltraMax в два раза больше в ширину и длину, чем обычное изображение. При захвате изображения UltraMax камерой в тот же файл сохраняются несколько обычных изображений. Для захвата всех изображений требуется 1 секунда. Для использования программы UltraMax в полном объеме изображения должны немного отличаться друг от друга. Этого можно добиться слегка переместив камеру, как при съёмке панорамных изображений на обычном смартфоне. Держите камеру в руках (не используйте штатив) - изображения будут иметь едва различимые отличия. Правильный фокус, высокий контраст и неподвижная цель также являются важными условиями для получения высококачественного изображения UltraMax. Обрабатывать изображения UltraMax можно только с помощью программного обеспечения FLIR Tools/Tools+ и FLIR ResearchIR Max.
  • Цветовые сигнализации – используя цветовые сигнализации (изотермы), можно легко выявлять отклонения на инфракрасном изображении. Команда "изотерма" окрашивает в контрастный цвет все пиксели с температурой выше, ниже или между одним и более заданными уровнями температуры. В камере предусмотрены специальные типы изотерм для использования при обследовании строительных конструкций: сигнализации конденсации и теплоизоляции.
  • Сигнализация сканирования – эту функцию можно использовать, например, в аэропортах для выявления пассажиров с повышенной температурой, которая может быть признаком заболевания. Сигнализацию сканирования можно также использовать для определения отклонений температуры в группе исследуемых объектов при использовании одинаковых/фиксированных настроек. Сигнализация срабатывает, когда температура в поле измерения окажется выше температуры сигнализации. Этот параметр представляет собой сумму указанного допустимого отклонения и среднее значение выборки.
  • Видео в инфракрасном свете – на карту памяти тепловизора можно записывать и сохранять видео в формате *.mpg или *.csq. Формат Mpeg в дальнейшем нельзя редактировать, радиометрический формат Csq поддерживает полные радио-метрические данные, редактируется при помощи ПО FLIR Systems.

Технические характеристики Тепловизор FLIR T540

Технические характеристики

T530 T540

Разрешение в инфракрасном диапазоне

320 x 240

(76 800 пикс.)

464 x 348

(161 472 пикс.)

Разрешение UltraMax®

307 200 эффектив. пикс.

645 888 эффектив. пикс.

Диапазон измеряемых температур

От –20 до 120 °C

От 0 до 650 °C Дополнительная калибровка:

От 300 до 1200 °C

От –20 до 120 °C

От 0 до 650 °C

От 300 до 1500 °C

Цифровое увеличение

Плавное, до 4-кратного

Плавное, до 6-кратного

Общие характеристики

Тип детектора и шаг измерения

Неохлаждаемый микроболометр, 17 мкм

Тепловая чувствительность/ NETD

< 30 мК при 30 °C (объектив 42°)

Спектральный диапазон

От 7,5 до 14,0 мкм

Частота кадров

30 Гц

Определение объектива

Автоматическое

Диафрагменное число

f/1.1 (объектив 42°), f/1.3 (объектив 24°), f/1.5 (объектив 14°)

Фокусировка

Непрерывная, ручная, лазерный дальномер, определитель контрастности

Минимальное фокусное расстояние

Объектив 42° — 0,15 м

Объектив 24° — 0,15 м; дополнительный режим макросъемки

Объектив 14° — 1 м

Режим макросъемки

Объектив 24°/размер точки 103 мкм

Объектив 24°/размер точки 71 мкм

Программируемые кнопки

2

Представление изображения, режимы

Экран

Жидкокристаллический сенсорный экран с функцией автоповорота изображения,

диагональ 4 дюйма, 640 × 480 пикселей

Цифровая камера

5 МП, встроенная светодиодная лампа для съемки фото/видео

Цветовые палитры

«Железо», «Оттенки серого», «Радужная»,

«Арктическая», «Лава», «Радужная интенсивная»

Режимы изображений

Инфракрасное, обычное, MSX®, наложение изображений

Наложение изображений

Перемещаемое, с изменяемым размером

UltraMax®

Увеличение разрешения в четыре раза; активация в меню и обработка в FLIR Tools

Измерение и анализ

Погрешность

± 2 °C или ± 2 % от показаний

Экспонометр и область

3 в режиме реального времени

Предварительные настройки измерения

Отсутствие измерений, центральная точка, область с высокой температурой, область с низкой температурой, предварительная настройка пользователя 1 и предварительная настройка пользователя 2

Лазерный указатель

Да

Лазерный дальномер

Да, специальная кнопка

Комментарии

Голосовые комментарии

К фотографиям или видео добавляется 60-секундная запись через встроенный микрофон (имеется динамик) либо по Bluetooth

Текстовые комментарии

Выбор из предварительно заданного списка или ввод с клавиатуры на сенсорном экране

Графические комментарии

С сенсорного экрана, только на ИК-изображениях

Измерение дальности и площади

Да; вычисление площади в области измерения в квадратных метрах или футах

GPS

Автоматическое добавление тегов в изображения

METERLiNK®

Да

Хранение изображений

Носитель данных

Съемная карта памяти SD

Формат файла изображения

Стандартный JPEG с данными измерений

Интервальная съемка (ИК)

От 10 с до 24 ч

Видеозапись и передача потокового видео

Запись радиометрического инфракрасного видеоизображения

Запись радиометрического видеоизображения в режиме реального времени (в CSQ-файл)

Запись нерадиометрического инфракрасногоили обычного видеоизображения Запись данных на карту памяти в формате H.264
Потоковая передача радиометрического инфракрасного видеоизображения Да, с помощью UVC или Wi-Fi
Потоковая передача нерадиометрического инфракрасного видеоизображения H.264 или MPEG-4 через Wi-Fi
MJPEG через UVC или Wi-Fi
Интерфейсы обмена данными USB 2.0, Bluetooth, Wi-Fi
Дополнительные сведения
Тип аккумулятора Литийионный аккумулятор; зарядка в камере или с помощью отдельного зарядного устройства
Время работы от аккумулятора Около 4 ч при температуре 25 °C в стандартном режиме работы
Диапазон рабочей температуры От –15 до 50 °C
Диапазон температур хранения От –40 до 70 °C
Ударопрочность, устойчивость к вибрации, степень защиты, безопасность 25 g (IEC 60068-2-27), 2 g (IEC 60068-2-6), IP54; EN/UL/ CSA/PSE 60950-1
Масса и размеры (без объектива) 1,3 кг,
140 x 201 x 84 мм
Комплект поставки
Упаковка Инфракрасная камера с объективом, аккумулятор
(2 шт.), зарядное устройство, жесткий футляр, ремень
на шею, передняя крышка объектива, блоки питания,
печатная документация, карта SD (8 ГБ), кабели (с USB
2.0 A на USB Type-C, с USB Type-C на HDMI, с USB Type-C
на USB Type-C)

Комплектация

  • Инфракрасная камера с объективом
  • Батарея, 2 шт.
  • Зарядное устройство
  • Ручной ремень
  • Жесткий футляр для переноски
  • Ремень на шею
  • Передняя крышка объектива
  • Блоки питания
  • Печатная документация
  • Карта памяти SD (8 ГБ)
  • Кабели (с USB 2.0 A на USB Type-C, с USB Type-C на HDMI, с USB Type-C на USB Type-C)

Отзывы Тепловизор FLIR T540

Пока нет отзывов.

Обсуждение Тепловизор FLIR T540

РД 153-34.0-20.364-00 "Методика инфракрасной диагностики...", в ней говорится, что обследование грунта над теплопроводами, производятся в диапазоне длин волны ИК излучения: 8 - 12 мкм.. а FLIR T540 работает в коротком диапазоне: 0.9 - 1.7 мкм. Объясните , как проводить обследование грунта над теплопроводами?

Анатолий Кузнецов - служба диагностики оборудования    10.09.2018
ответить
Иван Скобов

У тепловизора Т540 спектральный диапазон 7,5-14 мкм, как у всех камер на микроболометрах. Для обследования грунта над теплопроводами методика разрабатывается специалистами на каждом конкретном предприятии (если не имеется действующей). Для этого требуется прохождение обучения на уровень-1 по тепловизионному методу контроля (оборудования) специалистов в области неразрушающего контроля предприятия.

Иван Скобов, Пергам    10.09.2018
ответить
