Baker Hughes

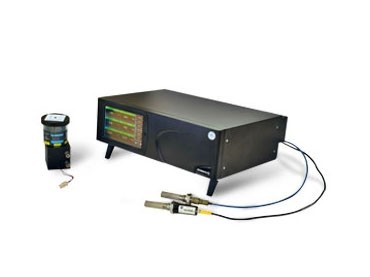

Влагомер Panametrics moisture.IQ

Анализатор влажности газов и неводных жидкостей, определяет концентрацию кислорода в газах
Артикул: 22388
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Влагомер Panametrics moisture.IQ
описание в pdf

Области применения

Этот многоканальный анализатор измеряет влажность газов и неводных жидкостей, а также дополнительно концентрацию кислорода в газах. Он предназначен для стационарной установки и используется в сочетании с датчиками влажности Moisture Series Probe и M Series фирмы Panametrics в различных отраслях промышленности и прикладных задачах, включая следующее:

  • Нефтехимическая промышленность
  • Добыча и переработка природного газа
  • Контроль влажности промышленных газов.
  • Контроль топочного газа/термообработка.
  • Контроль в производстве электроэнергии.
  • Контроль в процессах воздушной сушки.
  • Фармацевтическая промышленность.
  • Аэрокосмическая промышленность.

Основные характеристики

  • До 6-ти каналов измерения влажности.
  • Каждый канал может включать в себя возможности дополнительного измерения давления, температуры, концентрации  кислорода, а также ввода аналоговых сигналов от датчиков других параметров.
  • Калибровка, совместимая с национальными стандартами.
  • В настоящее время доступны конфигурации для монтажа в стойку, на щите или столе; исполнение, защищенное от атмосферных воздействий, и взрывозащищенное исполнение будут доступны в ближайшее время.
  • Программное снижение времени отклика для задач, связанных с резким уменьшением влажности.
  • Отображение на сенсорном экране в реальном масштабе времени 6-ти или 12-ти параметров одновременно.
  • Отображение результатов измерения небольших концентраций в большинстве общепринятых единиц измерения.
  • Встроенная функция записи данных.
  • USB-порт для управления данными и обновления программы.
  • Широкие возможности цифровой связи: Ethernet, Modbus и RS232/485.
  • Аналоговые выходы на регистраторы и сигнализацию.
  • Реле сигнализации неисправностей.
  • Встроенная база данных постоянных Генри для применения в неводных жидкостях.

В настоящее время может быть доступен ряд новых функций – обращайтесь в местное представительство компании для получения подробной информации.

Многофункциональность

Moisture.IQ – это многоканальная, многоцелевая, ведущая модель с датчиком из оксида алюминия в линии анализаторов влажности IQ Series фирмы Panametrics. Анализатор moisture.IQ позволяет измерять следы влаги, давление и температуру в газах и неводных жидкостях. Дополнительные входы могут принимать аналоговые сигналы любого
преобразователя с выходом от 0/4 до 20 мА или от -1 до +4 В, включая ряд приборов технологического контроля компании Panametrics.

Многоканальность

Для дополнительного снижения себестоимости анализатор moisture.IQ оборудован двумя отсеками для модулей. В каждый отсек может быть установлен 1 канальный или 3 канальный модуль. Используя до 6-ти комплектов датчиков, которые работают с одним комплектом электроники, пользователи могут значительно снизить стоимость каждой точки измерения.

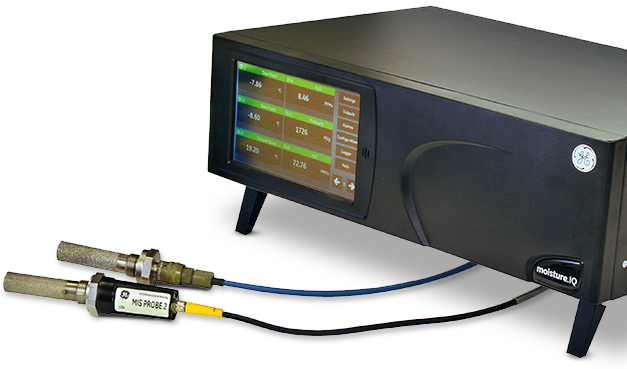

Дисплей с сенсорным экраном

Графический интерфейс пользователя, предназначенный для промышленных дисплеев с сенсорным экраном, интуитивно понятен и исключает необходимость
использования инструкции пользователя (которая конечно поставляется)! Одновременно могут быть отображены шесть или двенадцать измеряемых параметров. Для облегчения просмотра может быть установлено множество дисплейных страниц.
Статус с цветной маркировкой дает моментальную информацию о сигнализации по измеряемому параметру.

Датчик влажности Moisture Image Series (MIS)

Анализатор moisture.IQ может принимать сигналы от датчиков влажности MIS и
M Series фирмы Panametrics, которые были доступны как для анализаторов Moisture Image Series 1, так и приборов Moisture
Monitor Series 3. Датчики MIS (MISP и MISP2) обеспечивают интегральный ввод сигналов влажности, температуры и давления.
Калибровочные данные для этих датчиков сохраняются в цифровом виде. При подключении их к анализатору калибровочные данные перегружаются в moisture.IQ.

Технические характеристики Влагомер Panametrics moisture.IQ

Технические характеристики анализатора moisture.IQ

Электроника

Искробезопасность
Все входы, за исключением дополнительных входов, являются искробезопасными благодаря внутренней изолирующей и
ограничивающей энергию цепи.

Входы
Доступны два отсека для модулей.
Каждый отсек может принять 1-канальный или 3-канальный модуль. Каждый канал может принимать:
Ввод 1 сигнала по влажности (датчик MIS или M Series);
Ввод 1 сигнала по температуре (датчик MIS или M Series);
Ввод 1 сигнала по давлению (датчик MIS);
Ввод 1 сигнала по концентрации кислорода (электрохимический датчик);
2 дополнительных входа.

Аналоговые выходы
2 на каждый доступный канал.
Реле сигнализации по измеряемому параметру
2 на каждый доступный канал.
Реле сигнализации неисправностей
1 на прибор.

Размеры (ширина х высота х глубина) и масса

Для монтажа в стойку: 482 x 133 x 357 мм, 11.2 кг;
Настольного монтажа: 440 x 133 x 357 мм, 10.4 кг;
Щитового монтажа: 542 x 201 x 357 мм, 11.3 кг;
Для справки – см. документ 712-1889.

Измерение влажности

Тип датчика
Тонкопленочные из оксида алюминия Moisture Image Series и M Series компании Panametrics.

Диапазон калибровки по температуре точки росы/образования инея
Стандартный: от +10° до –80°C с данными от +20°C до 110°C.
Ультранизкий: от –50° до –100°C с данным до –110°C.

Погрешность по температуре точки росы/образования инея
±2°C в диапазоне от 10° до 65°C.
±3°C в диапазоне от–66° до 80°C.

Воспроизводимость по температуре точки росы/образования инея
±0.5°C в диапазоне от 10° до 65°C.
±1.0°C в диапазоне от–66° до –80°C.

Рабочее давление
От 5 мкм рт. ст. до 345 бар, ограничено рабочим диапазоном датчика давления – см. диапазоны датчика давления.

Измерение температуры

Тип датчика
Дополнительный термистор, встроенный в датчик влажности.


Диапазон калибровки по температуре точки росы/образования инея
От –30°C до 70°C.

Погрешность
±0.5°C при –30°C.

Измерение давления

Тип датчика
Дополнительный датчик давления, встроенный в датчики влажности Moisture Image Series или стандартный внешний датчик давления.

Доступные диапазоны измерений
21 бар.
35 бар.
69 бар.
207 бар.
345 бар.

Погрешность
±1% от полной шкалы.

Максимально допустимое давление
Трехразовое превышение верхнего предела доступного диапазона максимум до 518 бар.
