Servomex

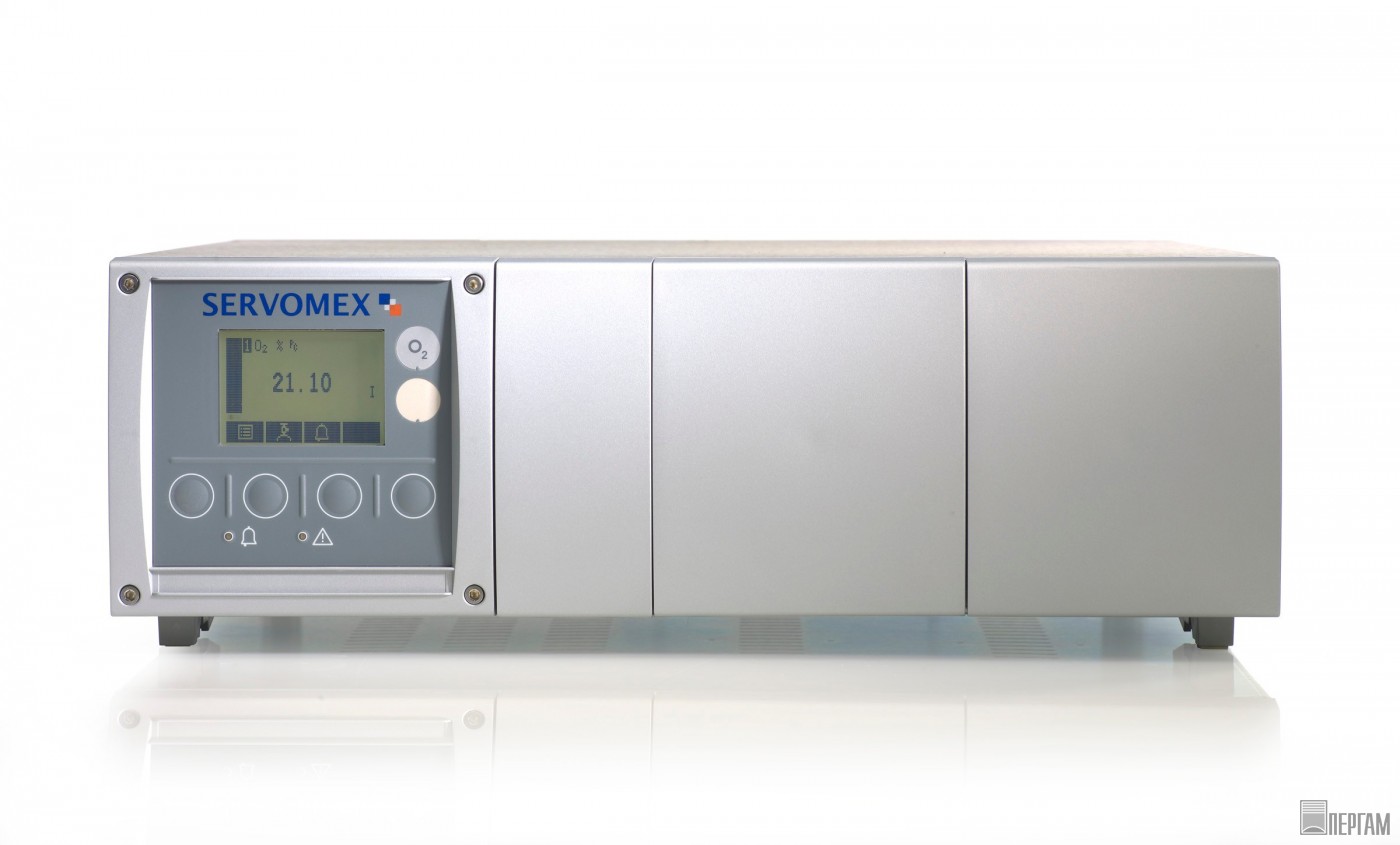

Газоанализатор SERVOPRO MultiExact 5400

Промышленный газоанализатор для контроля технологических процессов
Артикул: 22235
Цена по запросу
Поставляется в минимальные сроки
Сертификат Госреестр РФ
№ 53156-13

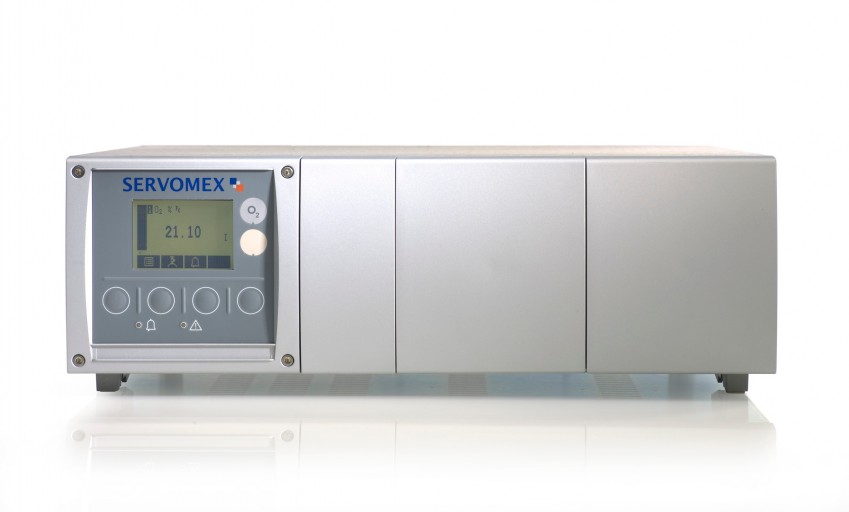

SERVOPRO MultiExact 5400
описание в pdf

Фотометрический газоанализатор для измерения кислорода, диоксида углерода, закиси азота, аргона, азота, водорода и гелия в газовых смесях

Два аналитических канала с возможностью оснащения парамагнитным, циркониевым сенсорами, термо-кондуктометрическим детектором или ячейкой с технологией корреляционного поглощения. Промышленный газоанализатор MultiExact 5400 измеряет концентрацию O2, CO, CO2, N2O, N2, He, Ar в промышленных газах и газовых потоках.

Измерение одновременно в двух газовых потоках

Возможность измерений в одном или двух независимых газовых потоках одновременно. Информация отобра-жается и доступна на аналоговом и/или цифровом выходах.

Эксплуатационные характеристики, не имеющие себе равных, благодаря применению новейших сенсорных технологий

Хорошо зарекомендовавшие себя методы измерений, реализуемые компанией Servomex – термомагнитный, инфракрасный (ИК) с газофильтрующей коррекцией и на основе датчика из оксида циркония, получили даль-нейшее развитие, используя цифровую технологию, которая обеспечивает исключительно высокое качество и надежность измерений.

Невысокая стоимость эксплуатации

Высокая стабильность и надежность методов измерения, реализуемых компанией Servomex, обеспечивает снижение частоты калибровки при небольших затратах на техническое обслуживание и обучение.

Полноценная цифровая связь

Газоанализаторы MultiExact 5400 обеспечивают широкие возможности цифровой связи – непрерывный ASCII-выход (RS232), Modbus (RS485), Ethernet (Modbus TCP) и PROFIBUS (RS485).

Новый термокондуктометрический метод

 MultiExact 5400, реализующий запатентованную* TruRef технологию – является первым промышленным газоанали-затором, которые обеспечивает реальное измерение теплопроводности.

Основные характеристики

  • Измерение одновременно в одном и двух газовых потоках.
  • Исключительно высокие эксплуатационные характеристики благодаря использованию новейших сенсорных технологий.
  • Невысокая стоимость эксплуатации.
  • Полноценная цифровая связь.

Области применения

  • Разделение воздуха
  • Управление технологическими процессами
  • Контроль качества товара
  • Безопасность
  • Получение гелия
  • Пункты смешивания газа (ПСГ)

Электробезопасность

Электробезопасность в соответствии со стандартами IEC 61010-1.
Разрешен для использования в Северной Америке.
Это изделие по перегрузке по напряжению соответствует категории II “Overvoltage Category II”.
Это изделие по загрязнению соответствует уровню 2 “Pollution Degree 2”.

Соответствие директивам ЕС

Газоанализатор SERVOPRO MultiExact 5400 полностью совместим со следующими директивами:
Директива о низком напряжении – Low Voltage Directive.
Директива по электромагнитной совместимости – EMC Directive.
Все другие применимые директивы.

Технические характеристики SERVOPRO MultiExact 5400

Технические характеристики

Тип газа

O2
(чистота)

O2
(технологический контроль)

O2 (следы)

CO2 (следы)

N2O (следы)

Ar, N2,He ✝

Рабочие характеристики

Метод измерения:

Термомагнитный (Pm)

Термомагнитный (Pm)

Датчик из оксида
циркония (Zr)

ИК (Gfx)

ИК (Gfx)

Теплопроводность (TCD)

Рабочий диапазон:

0-100% O2

0-100% O2

0-210000 ppm »
O2

0-10 ppm CO2

0-20 ppm N2O

Ar, N2,He -
0-10%, 20%,
50%, 100%
He -
0-2%, 5%, 30%

Самый маленький
рекомендуемый
диапазон выхода:

99.5-100% O2

0-5% O2

0-5 ppm O2

0-5ppm CO2

0-10 ppm N2O

0-2% (He)
0-10% (Ar, N2)
90-100% (Ar, He)

Основная погрешность:

<0.01% O2

<0.1% O2

<0.1 ppm O2 ++

<0.1 ppm CO2

<0.2 ppm

<1% от диапазона

Воспроизводимость:

<0.01% O2

<0.1% O2

<0.1 ppm O2 ++

<0.1 ppm CO2

<0.2 ppm

<0.5% от диапазона

Постоянная времени (T90)▼
при расходе пробы:

<10 секунд
200 мл/мин

<10 секунд
200 мл/мин

<10 секунд ◆
400 мл/мин

<15 секунд
500 мл/мин

<15 секунд
500 мл/мин

<15 секунд
500 мл/мин

Дрейф нуля/неделю:

<0.01% O2

<0.05% O2

<1%
от показаний
или 250 ppb *

<0.2 ppm CO2+
<2%

<0.4 ppm N2O+
<2% от
показаний

1% от верхнего предела в месяц

Дрейф верхнего предела / неделю:

<0.02% O2

<0.1% O2

<1%
от показаний
или 250 ppb *

Перекрестная
чувствительность ▲
(ноль установлен по азоту):

Нет влияния

Нет влияния

Типичное
влияние
<1 ppm O2:
15 ppm H2
100 ppm CH4
или 80 ppm CO

Нет влияния

Нет влияния

Используется для бинарных смесей

Диапазон по расходу:

100-250 мл/мин

100-250 мл/мин

200-400 мл/мин

200-500 мл/мин

200-500 мл/мин

100-200 мл/мин

Все данные приведены в ppm по объему.
1 21%-100% предварительные измерения концентрации кислорода
С подавлением нуля
* Которая из величин больше
++ В диапазоне 0-10 ppm
◆ При изменении от 2-10 ppm O2
Для систем подготовки пробы с эжекцией анализируемого газа или систем подготовки пробы с подачей анализируемого газа под давлением на входе 0.55 бара
Данные приведены для установок разделения воздуха
Ar в O2, N2 или воздухе; N2 в Ar, He в N2 или O2

Входы/выходы

Аналоговый выход:

1 изолированный выход 4-20/0-20 мА на канал

Диапазон аналогового
выхода:

Свободный выбор в пределах диапазона измерения

Последовательный выход:

Непрерывный ASCII-выход по RS232

Сигнализация неисправностей + изменение диапазона:

Однополярные реле (30 В при 1 А) без напряжения

опции

Аналоговый выход:

1 изолированный выход 0-10 В на канал

Цифровая связь:

Modbus ASCII или Modbus RTU на RS485
PROFIBUS на RS485
Ethernet (Modbus TCP)

Плата реле
сигнализации/состояния

4 однополярные реле (30 В при 1 А) без напряжения: для сигнализации по верхнему, нижнему уровню; для сигнализации состояния – эксплуатация продолжается, требуется обслуживание. Совместимо с NAMUR (немецкий стандарт).

Плата реле калибровки:

3 однополярные реле (30 В при 1 А) без напряжения: для сигнализации о потоке пробы, калибровочного газа для нижнего и верхнего пределов.
3 переключаемых входа без напряжения, замыкание для включения.
Конфигурация режима автоповерки/автокалибровки: инициализация, останов,
инициализация состояния "эксплуатация продолжается".

требования к Пробе газа

Температура:

От 5°C до +45°C *

Точка росы:

На 5°C ниже минимальной температуры окружающей среды

Состояние:

Без конденсации влаги, без масла, без агрессивных компонентов, негорючая

Частицы:

Отфильтрованные до 2 мкм

Сброс:

Сброс в атмосферу

Давление пробы газа:

35 ±21 кПа

* От 5°C до 40°C, когда термокондуктометрический детектор оснащен модулем ИК Gfx или модулем с датчиком из оксида циркония.
