Измерительный датчик кислорода Panametrics O2X1

Измерительный преобразователь кислорода искробезопасного исполнения
Артикул: 22056
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев

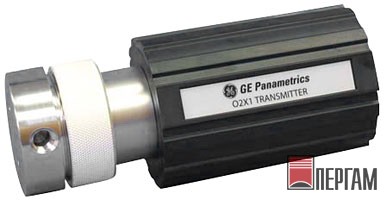

Измерительный датчик кислорода Panametrics O2X1
описание в pdf

Отличительные характеристики измерительного преобразователя кислорода О2Х1

  • Высокая надежность, обеспеченная использованием современных цифровых технологий обработки сигналов и встроенным микропроцессором
  • Установка программным путем диапазонов измерения в ppm и процентах
  • Испытанные в производственных условиях гальванические топливные кислородные ячейки
  • Унифицированный токовый выходной сигнал 4-20 мА, 2-х проводная схема подключения к внешним устройствам с питанием преобразователя по токовой петле
  • Возможность непрерывного оперативного мониторинга
  • Небольшое энергопотребление и компактность исполнения
  • Практически не нуждается в техническом обслуживании
  • Искробезопасность исполнения

Применение

Преобразователь О2Х1 наиболее эффективно использовать при решении следующих задач:

  • Контроль в процессах термообработки и отжига
  • Контроль утечек кислорода в стерильных камерах
  • Технологический контроль газообразных мономеров
  • Мониторинг содержания кислорода в потоках газообразных углеводородов
  • Контроль кислорода во входящих потоках инертных газов, подающихся к месту сварки металлов со специальными свойствами

Новый микропроцессорный измерительный преобразователь кислорода искробезопасного исполнения в пылевлагонепроницаемом корпусе предназначен для измерения концентрации О2 в диапазоне от 0 до 250000 ppmV (25%), имеет энергонезависимую память для программирования данных и унифицированный выходной сигнал 4-20 мА.

Измерительные преобразователи кислорода О2Х1 зарегистрированы в Государственном реестре средств измерений России и сертифицированы для использования в опасных зонах.

Надежный и эффективный анализ О2

Измерительный преобразователь О2Х1 является надежным и экономически эффективным средством измерения содержания кислорода в газах. О2Х1 имеет двухпроводную схему подключения к внешним устройствам с питанием по токовой петле и линеаризованный токовый выходной 4-20 мА. Преобразователь О2Х1 позволяет измерять концентрацию кислорода на трех диапазонах уровня ppm (от 0 до 100 ppm, от 0 до 1000 ppm и от 0 до 10000 ppm) и на трех диапазонах уровня процентов (от 0 до 1 %, от 0 до 10 % и от 0 до 25 %).

Выбор любого диапазона осуществляется пользователем программным путем. Компактный измерительный преобразователь О2Х1 с электрохимическим чувствительным элементом, реализующим последние достижения в этой области аналитического приборостроения, обеспечивает точное измерение концентрации О2 в различных газах, в том числе и в опасных зонах.

Современные технологии измерения

Чувствительный элемент О2Х1 представляет собой гальваническую топливную ячейку, которая обеспечивает высокие эксплуатационные характеристики преобразователя, точность и стабильность, а также длительное время безотказной работы. Конструкция ячейки позволяет исключить наличие потенциала на отрицательном сигнальном выходе и утечки электролита, а также снижает возможности загрязнения.

Ячейка не подвержена воздействию газообразных углеводородов или других фоновых газов и совместима с "кислыми" газами (ячейки ОХ-2 и ОХ-4). Восстановление характеристик ячейки после ее пребывания в воздухе до уровня ppm занимает всего несколько минут. Так как ячейка является автономным элементом, то практически не требует технического обслуживания – замены электролита или очистки электродов.

Простота использования преобразователя

Управления работой О2Х1 осуществляется встроенным микропроцессором, который позволяет выбирать диапазон измерения, устанавливать выходы и выполнять калибровку. Программирование преобразователя производится легко, используя трехклавишную клавиатуру и три светодиода.

Гибкость установки

Небольшие размеры О2Х1 с микропроцессором позволяют его легко встраивать в различное технологическое оборудование и комплектовать технологические машины и установки. При ограниченном пространстве для монтажа О2Х1 может быть установлен непосредственно в технологическую линию, в то время как другие аналогичные преобразователи требуют щитового монтажа или установки в стойку. В течение нескольких минут О2Х1 может быть установлен в систему пробоподготовки или на байпасную линию.

Системы подготовки пробы

Дополнительно к стандартным устройствам фирма Panametrics поставляет полный систем подготовки пробы для различных применений. В случае необходимости, система подготовки пробы может быть разработана и изготовлена по специальному заказу для удовлетворения конкретным требованиям заказчика.

Искробезопасность

При установке дополнительного блока защиты MTL706 преобразователь О2Х1 может устанавливаться в опасных зонах. O2X1 по искробезопасности сертифицирован для использования в опасных зонах Division 1; Class I, II, III; Groups A, B, C, E, F и G; (как внутри помещений, так и на открытых площадках). Он также сертифицирован для BASEEFA EEx ia IIC T4 60°С. Исполнение корпуса преобразователя пылевлагонепроницаемое NEMA-4X.

Технические характеристики Измерительный датчик кислорода Panametrics O2X1

Технические характеристики

Тип электрохимического топливного кислородного чувствительного элемента

  • ОХ-1 стандартный кислородный чувствительный элемент, диапазон измерения от 0 до 10000 ppm
  • ОХ-2 кислородный чувствительный элемент для анализа кислых газов, диапазон измерения от 0 до 10000 ppm
  • ОХ-3 стандартный кислородный чувствительный элемент, диапазон измерения от 0 до 25 %
  • ОХ-4 кислородн ый чувствительный элемент для анализа кислых газов, диапазон измерения от 0 до 25 %

Погрешность

  • ± 1% от верхнего предела измерения в точке калибровки
  • ± 1 ppm в пределах от 0 до 10 ppm в диапазоне от 0 до 100 ppm

Воспроизводимость

  • ± 1% от верхнего предела измерения

Разрешающая способность

  • ± 0,1% от верхнего предела измерения

Линейность

  • ± 2% от верхнего предела измерения

Чувствительный элемент для ppm

  • От 0 до 100 ppmV О2
  • От 0 до 1000 ppmV О2
  • От 0 до 10000 ppmV О2

Чувствительный элемент для %

  • От 0 до 1 % О2
  • От 0 до 10 % О2
  • От 0 до 25 % О2

Влияние температуры окружающей среды

± 3% от показаний в пределах рабочего температурного диапазона

Влияние атмосферного давления

± 0,13% от показаний на 1 мм рт. ст. ( прямо пропорционально абсолютному давлению). В процессе калибровки давления и расход пробы должны поддерживаться постоянными

Расход пробы

500 см3/мин (рекомендуемый)

Время прогрева

1 мин

Питание

  • От 9 до 28 В постоянного тока без блока защиты.
  • От 24 до 28 В постоянного тока с 300  блоком защиты MTL706

Кабель

2 провода, витая пара 22AWG. Максимальная длина: 360 м при напряжении питания 9 В, 6000 м при напряжении питания 24 В и 7500 м при напряжении питания 28 В (укажите длину кабеля при заказе преобразователя)

Разъемы

3-х или 5-ти контактные разъемы

Подсоединение к технологической линии

Два отверстия с резьбой 1/8 дюйма стандарта NPT для входа и выхода газа

Рабочая температура

От 0 до 50°С

Давление пробы

Сброс в атмосферу при работе и калибровке

Отзывы Измерительный датчик кислорода Panametrics O2X1

Пока нет отзывов.

Обсуждение Измерительный датчик кислорода Panametrics O2X1

Здравствуйте! Необходима методика поверки на О2Х1.
Сафонов Дмитрий Владимирович, инженер по метрологии    23.03.2016
ответить
Поверка осуществляется по документу МП 58764-14 «Инструкция. Анализатор кислорода О2Х1. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 9 июля 2014 года. Этот документ входит в комплект поставки прибора.
Основные средства поверки:
– ГСО № 10253-2013;
– генератор газовых смесей ГГС-К поШДЕК.418313.009 ТУ.
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации, поставляемом на бумажном и электронном носителе в комплекте с O2X1.
Пергам    23.03.2016
