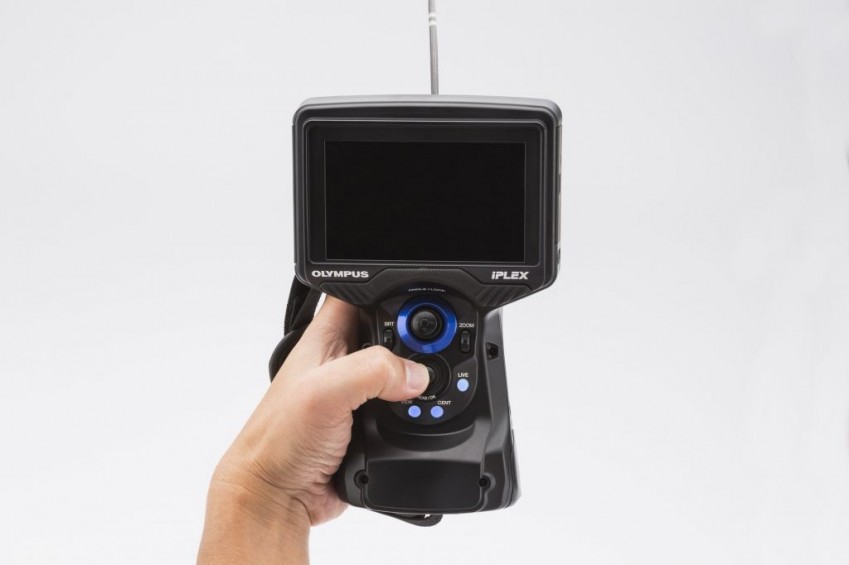

Видеоэндоскоп OLYMPUS IPLEX G Lite

Легкий и мобильный позволяет оператору использовать в любом месте
Артикул: 22774
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

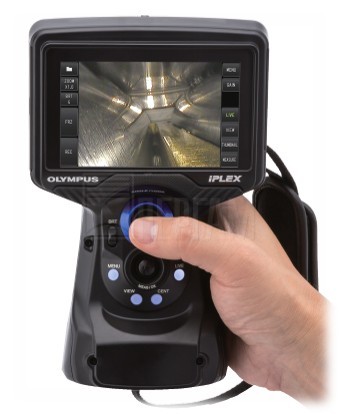

Видеоэндоскоп IPLEX G Lite
описание в pdf

Компактный и надёжные видеоскоп IPLEX G Lite даёт мощные возможности при малом размере.

Легкий и мобильный позволяет оператору использовать в любом месте, IPLEX G Lite видеоскоп позволяет пользователям работать в сложных условиях с дистанционным инструментом визуального контроля, непрезвайденным качеством изображения, легкостью в использовании и просмотр уже отснятых материалов для формирования отчетов.

Новейший технологии позволяют сделать изображение в два раза ярче его.Высокая частота кадров для более плавного видео, а так же быстрый, легкий и отзывчивый джойстик позволяющий производить точные движения оператору.

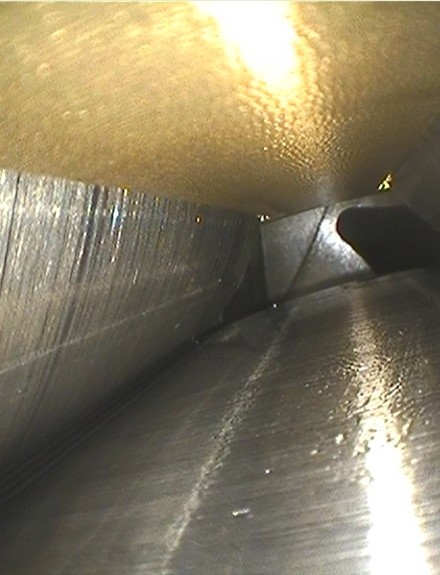

Изображение которое позволяет рассмотреть в точности все мелкие детали!

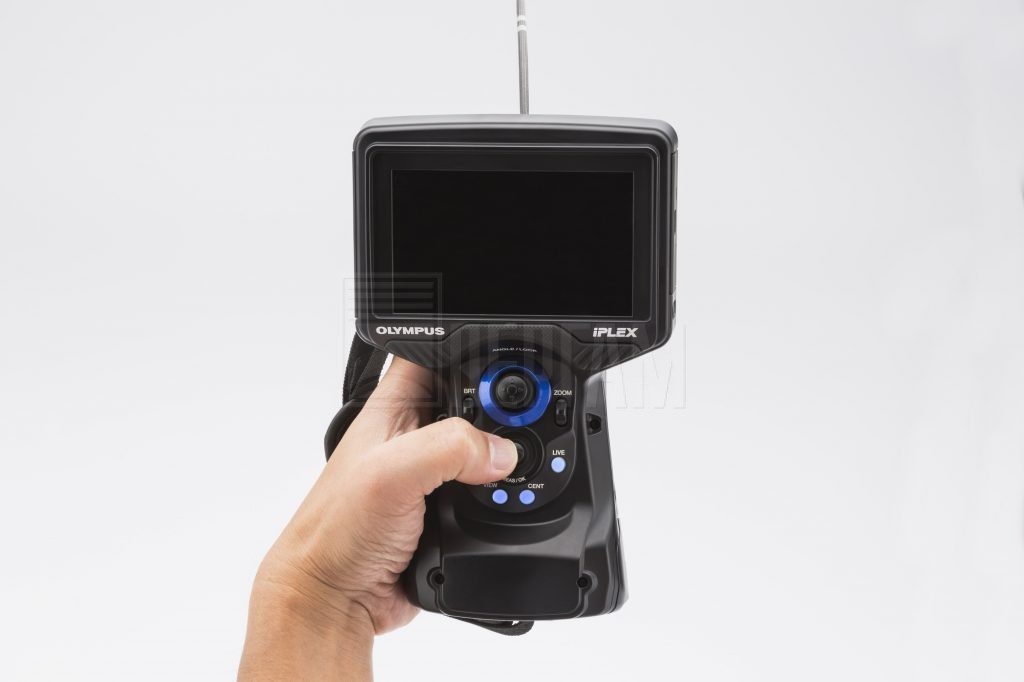

Эргономичный дизайн и взвешивание удобно помещается в руке 1.15 кг (2,5 фунта), IPLEX G Lite видеоскоп можно быстро перенести в любое место работы и начать использовать. Видеоэндоскоп и аксессуары подходят для легкой транспортировки за счет малого размера и веса, так же важен компактный размер, чтобы поместиться под сиденьем самолета. Сконструирован в соответствии IP65 для защиты от пыли и воды, разработан для прохождения тестирования Министерства обороны США (MIL-STD), видеоскопы IPLEX G Lite могут используйте в жестких условиях, включая дождь, высокая влажность, туман, пыль, ледяной дождь, снег, электромагнитной среды, и даже взрывоопасная атмосфера. Процессор обработки изображений PulsarPic постоянно оптимизирует ваши изображения уменьшение ореол, воздействия, балансировка, оптимизация и улучшение качества.

Динамическая оптимизация изображений

Более широкая обработка изображений увеличивает контраст темных областей изображения на светлых участках, что позволяет видеть мелкие детали на протяжении всего изображения.

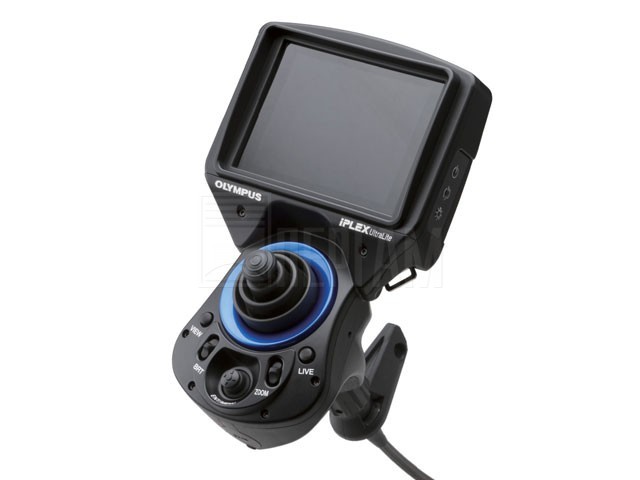

  • 2 x ярче, чем IPLEX UltraLite.
  • Зональная оптимизация яркости, контраста, цветности и экспозиции
  • Маслоотводные канавки на объективе: 4мм и 6мм
  • Сменные источники света : Белый свет, УФ, ИК

Контрастные сочетания

Источник света Iplex G Lite videoscope в два раза ярче чем его предшественник (IPLEX UltraLite), помогая вам найти проблемы и дефекты в темных областях и освещения больших пространств. Яркое освещение Захватить видео с высокой частотой кадров. Если вы записываете движущиеся объекты, Вы можете получить четкие видео без заторможенности. 60 кадров в секунду (fps) видео. Сменные ультрафиолетовые (UV) и ультракрасной (ИК) варианты освещения в распоряжении возможности видеоскопа. UV использован для обнаружения мелких царапин, которые трудно увидеть невооруженным глазом пока освещение ИК работает хорошо для захвата изображений в темноте.

Программное обеспечение InHelp™ поможет Вам :

  • Упорядочить запись и сортировку полученных снимков
  • Хранить все результаты контроля в одном месте
  • Быстро генерировать отчеты о контроле по Вашим шаблонам

Гибкие варианты освещения UV и ИК

Алгоритм шумоподавления минимизирует шум в темных видео и помогает обеспечить точную цветопередачу. Видеоскопы IPLEX G Lite оснащены инструментами для измерения «скалер». Для более расширенной функциональности, имеется возможность добавить дополнительный зонд с стерео измерениями размеров объектов с использованием точных трехмерных координат. Отзывчивый джойстик, точные движения, эргономичный дизайн IPLEX G Lite videoscope укомплектованный функцией TrueFeel, делает управление джойстиком невероятно отзывчивым. Легкое прикосновение молниеносно приводит в действие дистальную часть зонда и позволяет производить движение от так, что будет легко провести маневр объективом. Плавное видео скорость записи 60 кадров в секунду делает плавное видео, даже если объект движется. Делать снимки во время записи видео нажатием одной кнопки. Постоянная видеозапись если Вы когда-нибудь забывали начать запись в начале вашего осмотра? Видеоскоп автоматически записывает последние 30 минут вашего осмотра, даже между включениями и заменой батареи. Добавить закладку. Добавление закладок в видео, во время записи видео, так что Вы можете найти местоположение Вашей закладки в любое время. Отличное качество картинки в масляной среде при осмотре в масляной среде, например коробка передач ветротурбины, при попадании масла на объектив сделает картинку размытой и мутной. Функция расчистки масла переходника приводят в действие капилляр, так что Вы получите более четкое изображение без необходимости останавливать осмотр и очищать объектив.

Удобное управление всеми функциями видеоскопа можно управлять с помощью отзывчивого сенсорного экрана с удобным расположением кнопок быстрого доступа. Беспроводной передачи видео изображений, просмотр видео через смартфоны и планшеты.

Общий доступ к экрану

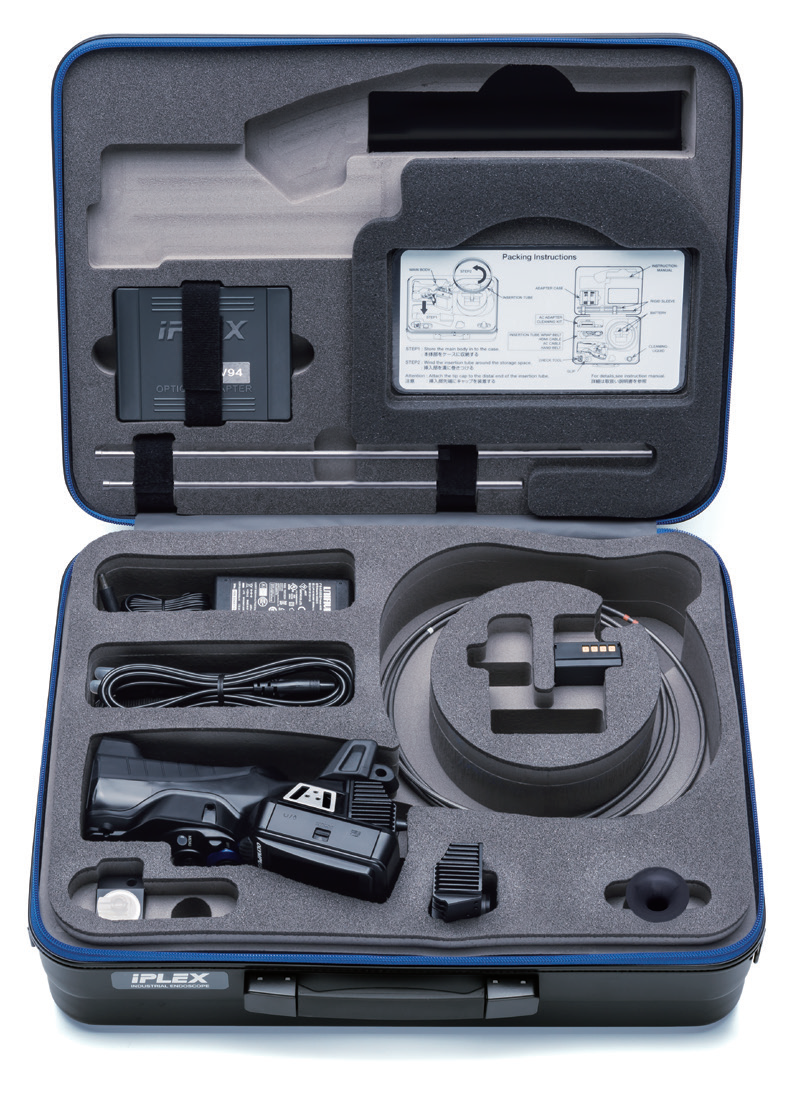

Примечание: поддерживается только iOS. Использование нового приложения Olympus Image Share доступно в App Store. Аксессуары Чехол с жесткими стенами с креплениями под место самолета Карта памяти Адаптер переменного тока Литиевая батарея

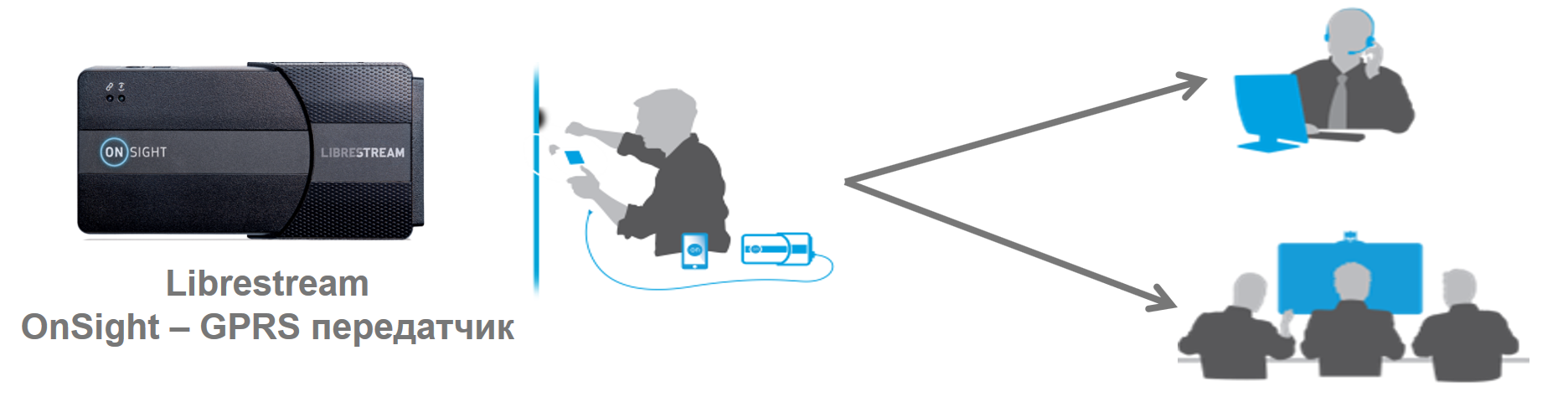

Librestream – беспроводная передача живого видео

Позволяет транслировать живое видео-изображение по мобильной сети GPRS для совместного просмотра с другими специалистами (например – с разработчиками контролируемого изделия)

Соответствие рабочим условиям эксплуатации

Видеоэндоскоп в сборе соответствует уровню защиты IP65 (гибкий зонд соответствует уровню защиты IP68), видеоскоп работоспособен при эксплуатации в условиях солевого тумана, под дождем и в условиях обмерзания (дождь со снегом), при действии сильной вибрации, повышенного содержания в воздухе частиц пыли, песка и прочих аэрозолей, видеоскоп не восприимчив к электромагнитным помехам, работа в атмосфере, насыщенной парами легковоспламеняющихся веществ*.

Метод испытания.

Соответствие

Вибрация:

MIL-STD-810G, Метод 514.6, Процедура I (Общий вибрационный тест)

Удар:

MIL-STD-810G, Метод 516.6, Процедура IV (Тест на падение с высоты 1,2м)

Водонепроницаемость:

MIL-STD-810G, Метод 506.5, Процедура I (Дождь с ветром)

Влажность:

MIL-STD-810G, Метод 507.5

Соляной туман:

MIL-STD-810G, Метод 509.5

Песок и пыль:

MIL-STD-810G, Метод 510.5, Процедура I (Частицы пыли с ветром)

Обледенение:

MIL-STD-810G, Метод 521.3

Электромагнитные помехи*1

MIL-STD-461F, (Тест на электромагнитную восприимчивость неэкранированного прибора)

Взрывоопасная атмосфера:

MIL-STD-810G, Метод 511.5, Процедура I (Работа во взрывоопасной атмосфере)

*Соответствует требованиям зарубежных военных стандартов MIL-STD-810F/G и MIL-STD-461F.

Измерения через эндоскоп

Видеоскоп (с активированным режимом пространственных 3D Стерео-измерений и установленным стерео-объективом) обеспечивает определение геометрических размеров дефектов, различно ориентированных в пространстве (длина, ширина, глубина, высота, площадь, суммарная длина ломаной линии дефектов, обнаруженных непосредственно на штатном мониторе, в процессе проведения контроля. Прилагаемое программное обеспечение для ПК (InHelp Viewer) обеспечивает повторные и многократные измерения вышеперечисленных параметров дефектов по записанным цифровым снимкам – при обработке на ПК, с документированием результатов измерений. Обязательным является предоставление пользовательской лицензии на программное обеспечение для ПК для обработки цифровых фото и видео материалов.

Кроме пространственных 3D стерео-измерений, видеоскоп также обеспечивает сравнительные измерения дефектов, наблюдаемых в поле зрения объектива. Определение размеров дефектов базируется на предварительной калибровке прибора относительно известного размера, наблюдаемого в поле зрения.

Графическая обработка видеоизображений

Встроенное программное видеоскопа обеспечивает обработку потокового видеосигнала, создаваемого видеоскопом, и трансляцию обработанного изображения на штатном мониторе видеоскопа в режиме реального времени. Требуемые функции потоковой обработки видеосигнала в реальном времени – увеличение контрастности (4-х уровневая регулировка контраста и расширенные регулировки динамического диапазона ТВ камеры – режимы: «Ручной», «Авто», «Wider1», «Wider2»).

Технические характеристики Видеоэндоскоп IPLEX G Lite

Технические характеристики

Характеристики гибкой рабочей части (гибкого зонда)

Внешняя оплетка Долговечная вольфрамовая оплетка с антифрикционным покрытием.

Герметичность зонда  - полностью герметичен при погружении в жидкости до глубины, равной длине зонда. Видеоскоп сохраняет работоспособность при кратковременном погружении зонда в светлые нефтепродукты, в т.ч. в керосин и минеральные масла. Наличие герметичного уплотнения соединений сменных объективов с дистальной частью зонда.

Механизм отклонения изгибаемой (дистальной) части зонда :

Технология изгиба TrueFeel® с моторизованным электроприводом изгиба, управление направлением и углом изгиба – специальным джойстиком на блоке управления.

Рабочая температура окружающей среды зонда (на воздухе): от -25ºC до +100ºC

Относительная влажность (зонд): 0-100% - зонд герметичен

Рабочая температура окружающей среды других частей видеоскопа (на воздухе): от -10ºC до +40ºC

Относительная влажность (другие части): 15-90%

Встроенный в зонд датчик температуры – двухуровневый датчик tº перегрева рабочей части (зонда) с выводом индикации предупреждения о перегреве на штатный монитор.

Системный блок

Габариты (Ш x В x Д)  128 мм x 203 мм x 110 мм

Вес : не более 1,34 кг (любая модель с длиной зонда до 3,5м).

Наличие функциональных кнопок быстрого доступа к основным функциям регулировки видеоскопа: изгиб и фиксация изгиба дистальной части зонда, кнопка центровки дистальной части зонда, регулировка яркости подсветки, увеличения изображения Zoom, запись, воспроизведение, добавление текстовых комментариев к снимкам, включение и выключение режима измерений, доступ в экранное меню, вывод на монитор последнего записанного снимка, последовательный просмотр записанных снимков, кнопка возврата в режим трансляции видеосигнала.

Управление кнопками быстрого доступа производится одной рукой, которая удерживает системный блок.

Цветной ЖК монитор: WVGA (Wide VGA) диагональ – 4,3” (109 мм), антибликовый высококонтрастный ЖК (LCD/LED lighting) - монитор антибликовым покрытием экрана, с возможностью работы при прямом солнечном освещении, с емкостным сенсорным экраном (capacity type touch-screen). Имеется возможность отображения изображения на экране монитора в перевернутом (зеркальном) виде и возможность поворота ТВ изображения на экране монитора в пределах 180º

Источник света: видеоскоп имеет сменный легко демонтируемый источник света на основе светодиодов высокой мощности, со встроенным охлаждающим радиатором. Доступны три вида источников света: - источник света в видимом диапазоне спектра, - источник света в ультрафиолетовом диапазоне спектра, - источник света в инфракрасном диапазоне спектра.

Электропитание:

Аккумуляторные батареи: номинальное напряжение 7,4В. Каждая батарея обеспечивает около 90 минут непрерывной работы видеоскопа.

Питание от сети переменного тока: 100-240 В, 50/60 Гц (отдельный блок питания).

Видеовыход: Type C  HDMI 1.4

Передача транслируемого ТВ изображения по беспроводной сети: осуществляется через дополнительно приобретаемый USB W-LAN Type A USB адаптер.

Аудиовход / Аудиовыход: коннектор Ø 3.5 мм mini plug CTIA

Память: Карта Mini-SDHC (запись видео и фото), емкостью до 128 Гб и встроенная память (запись только фото) – 32 Гб, штатная карта SDHC* (запись потокового видео)

Характеристики сменных объективов

Модель прибора

Модель объектива

Оптическая система

Дистальная часть

Угол поля

Направление обзора

Глубина резкости

F No.

Нар. диаметр

Длина жесткой части

дистального конца*

IV9420GL

IV9435GL

AT80D / NF-IV94G

80°

Вперед

35-∞ мм

Ø4.0 мм

Ø4.0 мм

AT120D / NF-IV94G

120°

2-200 мм

9.2

19.0 мм

 AT120D / FF-IV94G

 120°

17-∞ мм

3.3

19.0 мм

AT100S / NF-IV94G

120°

Боковое

2-15 мм

9.6

21.7 мм

 AT100S / FF-IV94G

 120°

8-∞ мм

6.0

21.7 мм

AT50D / 50D-IV94G

50°/50°

Вперед/Вперед

5-∞ мм

7.5

24.3 мм

AT50S/50S-IV94G

50°/50°

Боковое/Боковое

4-∞ мм

7.5

28.4 мм

IV9620GL

IV9635GL

IV96100GL

AT40D-IV96G

40°

Вперед

200-∞ мм

2.4

ø6.0 мм

18.4 мм

AT80D / NF-IV96G

 80°

9-∞ мм

9.5

18.9 мм

AT80D / FF-IV96G

 80°

35-∞ мм

3.1

18.8 мм

AT120D / NF-IV96G

 120°

2-200 мм

9.2

18,9 мм

AT120D / FF-IV96G

 120°

19-∞ мм

3.3

18.8 мм

AT220D / FF-IV96G

 220°

Вперед

1,6-∞мм

21,1 мм

AT80S-IV96G

80°

Боковое

15-∞ мм

4.0

24.2 мм

AT120S / NF-IV96G

 120°

1-25 мм

9.6

24.2 мм

AT120S / FF-IV96G

 120°

3-∞ мм

5.9

24.2 мм

AT60D / 60D-IV96G

60°/60°

Вперед/Вперед

5-∞ мм

7.5

24.9 мм

AT60S / 60S-IV96G

60°/60°

Боковое/Боковое

4-∞ мм

7.5

31.3 мм
