Дефектоскоп Olympus OmniScan MX

Ультразвуковой дефектоскоп на фазированных решетках от Олимпус
Артикул: 21785
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев

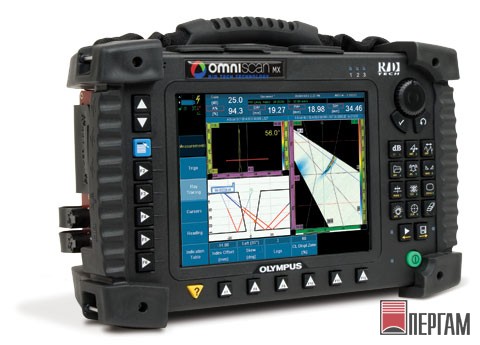

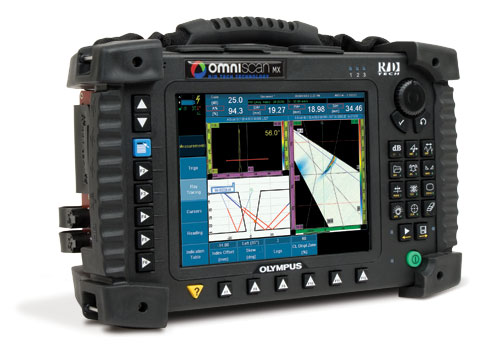

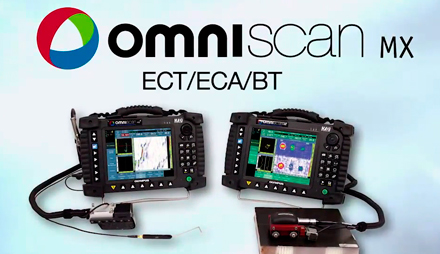

Дефектоскоп OmniScan MX
описание в pdf

Дефектоскоп на фазированных решетках для работы в тяжелых полевых условиях

Технология фазированных решеток, таких как Omniscan, Phasor, Harfang основывается на генерации ультразвукового луча, с возможным изменением его параметров, таких как угол наклона, фокальное расстояние, размер фокуса с помощью программного обеспечения. Кроме того, зона генерирующая этот луч, может мультиплексироваться вдоль длинной решетки. Эти характеристики открывают ряд новых возможностей в области дефектоскопии. Например, теперь существует возможность быстрого изменения угла ввода луча для проведения контроля детали без изменения положения самого датчика. Фазированные решетки также подразумевают замену многоэлементных датчиков и даже механических деталей. Дефектоскопия детали с изменением угла ввода дает максимальный эффект независимо от ориентации дефекта, при оптимальном соотношении сигнал/шум. Дефектоскоп OmniScan MX имеет модульную платформу, которая позволяет переключать вихретоковый модуль на фазированный. Платформа определяет новый модуль и автоматически настраивает конфигурацию и условия контроля.

OmniScan MX создан для работы в самых тяжелых полевых условиях. Его крепкий корпус с резиновыми защитными элементами делает прибор устойчивым к вибрации и ударам. OmniScan MX настолько компактен и легок (4,6 кг), что его можно брать с собой практически куда угодно. Два встроенных аккумулятора Li-ion позволяют OmniScan MX работать от 6 до 8 часов автономно. Высококонтрастный 214 миллиметровый цветной дисплей с отображением в режиме реального времени (частота регенерации А-сканов — 60 Гц) с SVGA разрешением 800×600 позволяет ясно видеть дефекты во всех подробностях при любом освещении. Ручка прокрутки и функциональные клавиши облегчают просмотр меню и выбор функций. Пользователи, предпочитающие работать с дефектоскопом как с обычным компьютером, могут подключить мышь и клавиатуру.

Отличительные особенности OmniScan MX

  • Литой, брызгозащищенный и ударопрочный корпус из поликарбоната с резиновыми вставками. Отсутствие вентиляционных отверстий и вентиляторов охлаждения.
  • До 8 часов непрерывной работы. Замена аккумуляторов на ходу без выключения прибора.
  • Отсутствие встроенного жесткого диска — самого механически ненадежного и энергопотребляющего элемента в любой портативной системе. (Возможность подключения внешнего жесткого диска с питанием от OmniScan MX, объемом диска 80 Гб и более).
  • Разъем датчика обладает чрезвычайной надежностью по сравнению с штырьковыми разъемами других моделей.
  • OmniScan MX прошёл аттестацию по многим стандартам: ASME, API и др.
  • Прибор OmniScan MX является высоконадежным массово выпускаемым прибором с отработанной технологией.
  • Поддержка режима TOFD: де-факто стандартный режим контроля сварных швов.
  • В настоящее время производится локализация прибора (все программное обеспечение переводится на русский язык). Если заказчик приобретет английскую версию, то русифицированное программное обеспечение будет ему установлено бесплатно по его желанию.

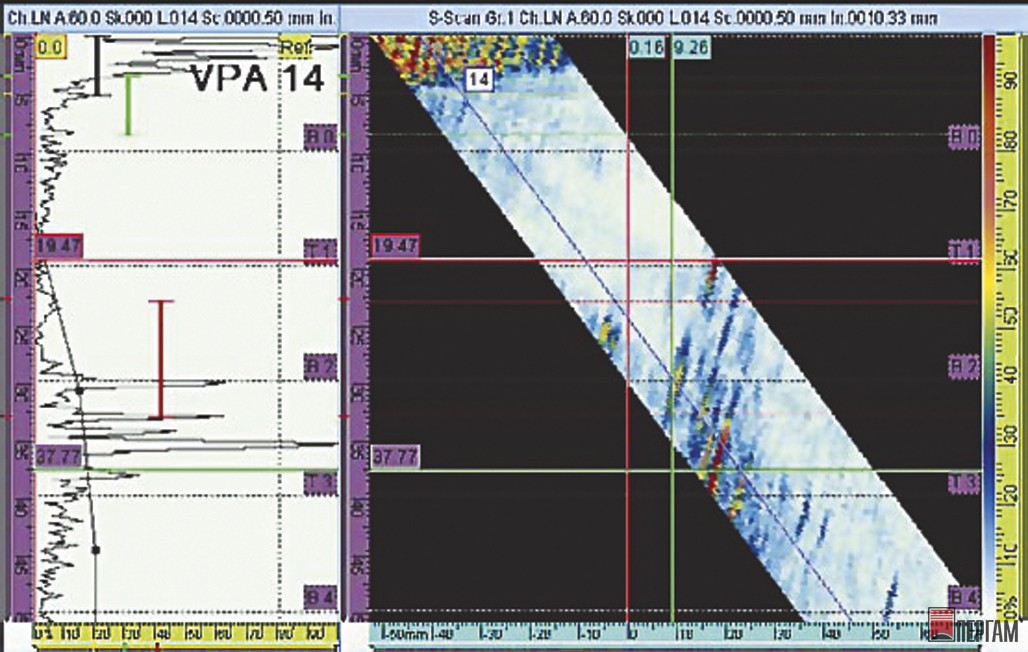

  • Чрезвычайно быстрое обновление окон с А-, В- и С-сканом.
  • Наличие трех стробов и системы автоматической сигнализации о наличии дефектов (звуковая, световая и выход сигналов ТТЛ).
  • Большая библиотека материалов, датчиков и призм с возможностью самостоятельного обновления.
  • Автоматическое распознавание датчиков производства «R/D Tech». Предусмотрена возможность работы с датчиками других производителей.
  • Возможность работы с обычными ультразвуковыми преобразователями.
  • Наличие входов для двух кодировщиков перемещения позволяет контролировать большие площади объекта контроля и «сшивать» данные в один файл. Также это позволяет использовать всю мощность программного аппарата для работы с обычными преобразователями (например получение В-, С- и D-сканов).
  • В отличии от других приборов с фазированными решетками имеет пространственно «привязанные» стробы и сигнализацию о дефекте.
  • Модульная конструкция позволяет легко увеличивать возможности прибора за счет приобретения дополнительных модулей.
  • Наличие стандартных входов USB позволяет подключать к прибору дополнительные устройства: выносной жесткий диск (80 Гб и выше), клавиатуру, мышь и т. д.
  • Возможность использования чрезвычайно мощного программного обеспечения на удаленном компьютере для анализа результатов или управления работой OmniScan'а. В частности оно позволяет не только генерировать отчеты, но и сравнивать между собой результаты контроля, напрямую экспортировать результаты контроля в базу данных и производить специальный анализ полученных результатов.
  • Широкий набор датчиков, сканеров и других аксессуаров.

Технические характеристики Дефектоскоп OmniScan MX

Технические характеристики OmniScan MX

Размеры (Ш х В х Т) 321×209×125 мм
Вес 4,6 кг (с модулем и одной батареей)
ЗАПИСЬ ДАННЫХ
Запоминающие устройства CompactFlash®, большинство стандартных запоминающих устройств USB, Ethernet или внутренняя флэш-память DiskOnChip® на 32 Мб
Размер файла 160 Мб
ПОРТЫ ВХОДА/ВЫХОДА
Порты USB 3
Выход динамика Есть
Вход микрофона Есть
Видео-выход SVGA
Вход видеосигнала NTSC/PAL
Ethernet 10/100 Мбит/с
ЛИНИИ ВВОДА/ВЫВОДА
Кодировщик Интерфейсы кодировщика по 2 осям (сигналы в квадратуре, вперёд, назад или синхроимпульсы/направление)
Цифровой вход 4 цифровых входа TTL, 5 В
Цифровой выход 4 цифровых выхода TTL, 5 В, 10 мА
Выключатель устройства сбора Активация удалённого сбора данных
данных TTL, 5 В
Выход питания 5 В, 500 мА (с защитой от короткого замыкания)
Сигнализация 3 TTL, 5 В, 10 мА
Аналоговый выход 2 аналоговых выхода (12 бит) ±5 В в 10 кОм
Вход синхроимпульсов 5 В TTL
ОТОБРАЖЕНИЕ
Размер Диагональ 21 см (8,4″)
Разрешение 800×600 пикселей
Количество цветов 16 миллионов
Тип TFT LCD
ИСТОЧНИК ПИТАНИЯ
Аккумулятор Литий-ионные аккумуляторы с функцией самоконтроля
Количество 1 или 2 (в батарейный отсек помещаются 2 аккумулятора с возможностью замены одного из них без выключения прибора)
Время работы Минимум 6 часов с двумя аккумуляторами; и минимум 3 часа с одним аккумулятором при нормальных условиях работы
Напряжение 15–18 В (мин. 50 Вт)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур От 0 до 40 °C; от 0 до 35 °C для 32:128 PA
Температура хранения От –20 до 70 °С
Относительная влажность От 0 до 95 % без конденсации при сохранении герметичности корпуса. Защита от брызг.

Технические характеристики УЗ-модуля

Размеры (Ш х В х Т) 244×182×57 мм
Вес 1 кг
Разъёмы LEMO® 00 (2, 4 или 8)
ГЕНЕРАТОР
Количество 2, 4 или 8
Выходной импульс 50 В, 100 В, 200 В, 300 В ±10 % (пере­менная длительность импульса)
Длительность импульса Настраивается от 30 нс до 1000 нс ±10 %, разрешение 2,5 нс
Время спада Менее 7 нс
Форма импульса Отрицательный прямоугольный импульс
Выходное сопротивление Менее 7 Ом
ПРИЁМНИК
Количество 2, 4 или 8
Диапазон усиления От 0 до 100 дБ, с шагом 0,1 дБ
Максимальный входной сигнал 20 Вp-p (масштаб 128 %)
Минимальная чувствительность 200 мк Вр-р (масштаб 128 %)
Эквивалентный входной шум 160 мк Вр-р (среднеквадратический 26 мкВ) (128 %)
Входное полное сопротивление 50 Ом
Фильтрация на входе (полоса пропускания 100 %) Центрирована на 1 МГц (1,5 МГц), центрирована на 2 МГц (2,25 МГц), центрирована на 5 МГц (4 МГц), центрирована на 10 МГц (12 МГц), центрирована на 15 МГц, центрирована на 20 МГц;
0,25–2,5 МГц, 2–25 МГц (широкопо­лосный)
Полоса пропускания 0,25–32 МГц (-3 дБ)
Детектор Положительный, отрицательный, комбинированный (положительный и отрицательный)
Режим ИЭ (импульс-эхо), РС (раздельно-совмещённый), TT (теневой). В режиме РС максимальное количество генераторов равно половине количе­ства каналов.
Сглаживание Цифровое
DAC
Количество точек 16
Диапазон DAC до 40 дБ
Максимальное нарастание коэффициента усиления 20 дБ/мкс
СБОР ДАННЫХ
Частота измерения А-скана 6000 A-сканов в секунду (512-ти точеч­ный A-скан)
Максимальная частота импульсов 1 канал на 12 кГц (С-скан)
ОБРАБОТКА ДАННЫХ
Усреднение в реальном времени 2, 4, 8 или 16
СТРОБЫ
Количество 3: I (интерфейсный), A и B (измери­тельные)
Синхронизация I, A, B по зондирующему импульсу; A и B по стробу I (пост-синхронизация)
ЗАПИСЬ ДАННЫХ
Запись А-скана (TOFD) 6000 A-сканов в секунду (512-ти точеч­ный A-скан), скорость передачи 3 Мб/с
Запись С-сканов 12 000 (A1, A2, A3, T1, T2, T3) (3 строба)
12 кГц (низкая частота для составле­ния карты коррозии)
ОТОБРАЖЕНИЕ ДАННЫХ
Частота обновления экрана 60 Гц
СИНХРОНИЗАЦИЯ ДАННЫХ
По времени От 1 Гц до 12 кГц
По кодировщику На 1 или 2 осях, разделённых на 1–65 536 шагов
СИГНАЛИЗАЦИЯ
Количество 3
Условия Любая логическая комбинация стробов
Сигнал Амплитуда или время пролёта в стробе А или В

Технические характеристики модуля с фазированными решётками

(применимо к OMNI-M-PA16128)

Размеры (Ш х В х Г) 244×182×57 мм
Вес 1,2 кг
Разъёмы Разъём OmniScan для ФР-датчиков 2 разъёма BNC (1 генератор/приёмник, 1 приёмник для обычного УЗ)
Количество законов фокусировки 256
Распознавание датчика Автоматическое распознавание и конфигурация датчика
ГЕНЕРАТОР/ПРИЁМНИК
Апертура 16 элементов*
Количество элементов 128 элементов
ГЕНЕРАТОР
Напряжение 80 В на элемент
Длительность импульса Настраивается от 30 нс до 500 нс, разрешение 2,5 нс
Время спада Менее 10 нс
Форма импульса Отрицательный прямоугольный импульс
Выходное сопротивление Менее 25 Ом
ПРИЁМНИК
Усиление От 0 дБ до 74 дБ, максимальный входной сигнал 1,32 Вр-р
Входное полное сопротивление 75 Ом
Полоса пропускания От 0,75 до 18 МГц (-3 дБ)
ФОРМИРОВАНИЕ ЛУЧА
Тип сканирования Азимутальный и линейный
Количество проходов До 8
Активные элементы 16*
Элементы 128
Диапазон задержки передачи От 0 мкс до 10 мкс с шагом 2,5 нс
Диапазон задержки приёма От 0 мкс до 10 мкс с шагом 2,5 нс
СБОР ДАННЫХ
Частота оцифровки 100 МГц (10 бит)
Максимальная частота импульсов До 10 кГц (C-скан)
Глубина в материале 29 м в стали (продольная волна), 10 мкс со сжатием; 0,24 м в стали (продольная волна), 81,9 мкс без сжатия
ОБРАБОТКА ДАННЫХ
Количество записываемых значений До 8000
Усреднение в реальном времени 2, 4, 8, 16
Детектирование Радиосигнал (недетектированный), полная волна, положительная и отрицатель­ная полуволна
Фильтр Низкочастотный (настроен на частоту датчика), цифровая фильтрация (полоса пропускания, частотный диапазон)
Фильтрация видео Сглаживание (скорректировано по диапазону частоты датчика)
ХРАНЕНИЕ ДАННЫХ
Запись А-скана (TOFD) 6000 A-сканов в секунду (512-ти точечный 8-ми битный A-скан)
Запись С-сканов I, A, B, до 10 кГц (амплитуда или время пролёта)
Максимальный размер файла Ограничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция)
ОТОБРАЖЕНИЕ ДАННЫХ
Частота обновления A-скана В реальном времени: 60 Гц
Скорректированный по размеру S-скана До 40 Гц
СИНХРОНИЗАЦИЯ ДАННЫХ
По времени От 1 Гц до 10 кГц
По кодировщику На 1 или 2 осях
ВРЕМЕННАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ (ВРЧ)
Количество точек 16 (1 кривая ВРЧ на канал для законов фокусировки)
СИГНАЛИЗАЦИЯ
Количество сигнализаций 3
Условия Любая логическая комбинация стробов
Аналоговые выходы 2
* Модели 16:16, 16:16M, 16:64M, 32:32 и 32:128 также имеются в наличии

Документы к Дефектоскоп OmniScan MX

Отзывы Дефектоскоп OmniScan MX

Пока нет отзывов.

Обсуждение Дефектоскоп OmniScan MX

Здравствуйте, Игорь! Есть ли ПО для обработки jpg файлов, полученных после замеров дефектоскопом ультразвуковым OmniScan MX. Необходимо узнать процентовку непропая по результату измерения.

Георгий    16.01.2020
ответить
Юрий Борисков

Георгий, приветствую!

Файлы в формате jpg являются растровыми изображениями, обработать их уже нельзя (если не считать Photoshop или другие редакторы изображений).

Если Вам необходимо работать с показаниями сигналов, то Вам необходимо сохранять данные в формате opd. Это цифровой формат, который позволяет изучать B, С, S-сканы, амплитуду колебаний...

ПО OmniScan MX позволяет сохранять файлы данных в формате opd.

Юрий Борисков, Пергам    16.01.2020
ответить
Игорь, добрый день. Меня зовут Алексей Попков. Подскажите, можно ли при помощи УЗ дефектоскопа с технологией фазированных решеток определять внутренние дефекты в изделиях из композитных материалов. Если это возможно, то укажите марку прибора.
Алексей Попков    29.12.2015
ответить
Игорь Любич
Добрый день, Алексей.
Да, безусловно! И для этих задач мы уже выполнили множество поставок дефектоскопов с ФР, в т.ч в следующие организации: ВИАМ, АэроКомпозит-Ульяновск, МГТУ им.Баумана, КАПО-Композит, Аэрокомпозит, Самарский государственный аэрокосмический университет, Новосибирский авиационный завод им.Чкалова и др.

Epoch1000i является самым бюджетным вариантом, но при использования преобразователей с 32 или 64 элементами, в процессе контроля он немного «подтормаживает». Такие отзывы уже поступали от некоторых клиентов.

Omniscan MX2, наоборот, представляет собой мощный высокопроизводительный прибор, но свою высокую стоимость оправдывает только если Ваши объекты контроля довольно большие (от 1м).

«Золотой серединой» является Omniscan SX. Роликовый ФР-преобразователь RollerFORM является отличным дополнением и позволяет очень быстро и просто проводить 100% контроль любых поверхностей. Вот интересное видео по совместному использованию SX+Rollerform: https://www.youtube.com/watch?v=vUlkWgTs_J0
Игорь Любич, Пергам    30.12.2015
