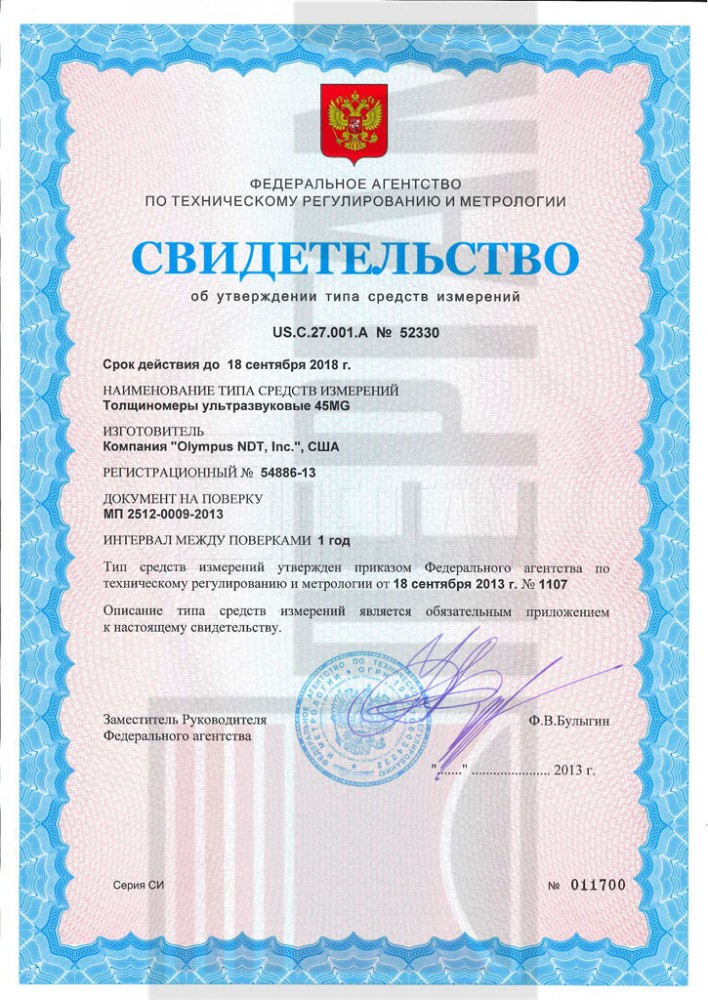

Сертификат Госреестр РФ
54886-13

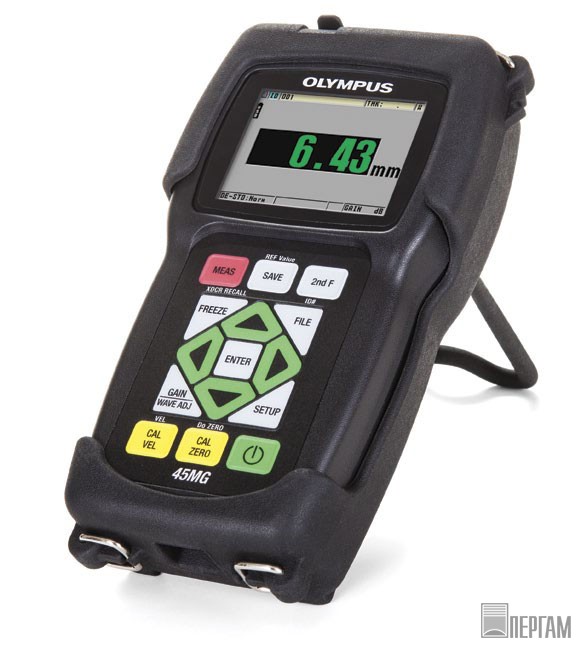

Толщиномер металла Olympus 45MG
описание в pdf

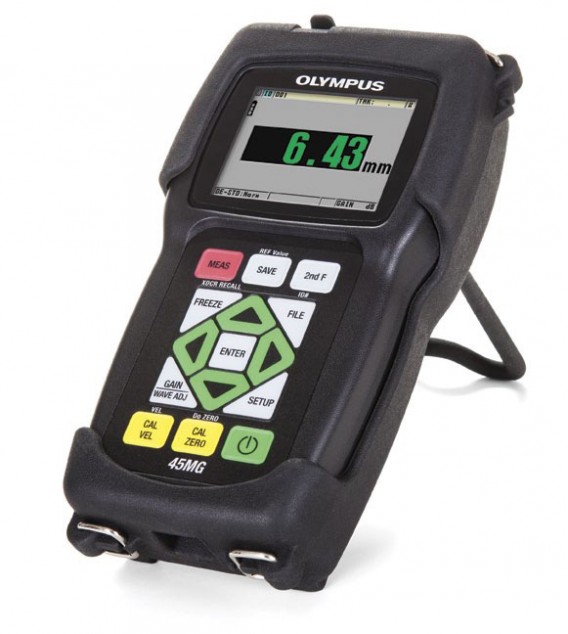

Ультразвуковой толщиномер Olympus 45MG

  • Цветной трансфлективный QVGA дисплей
  • Раздельно-совмещенный датчик для коррозионного мониторинга
  • Высокая точность измерения
  • Прочный корпус, герметизирован согласно IP67

Прибор 45MG — усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.

Создан для работы в сложных условиях

  • Герметизирован согласно IP67
  • Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
  • Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
  • Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
  • Широкий диапазон рабочих температур
  • Защитный резиновый чехол с подставкой (опция)

Простота эксплуатации

  • Простая клавиатура, на которой можно работать правой или левой рукой
  • Понятный интерфейс с прямым доступом ко всем функциям
  • Внутренняя и на внешняя карты памяти MicroSD
  • Порт передачи данных USB
  • Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
  • Заводские/пользовательские настройки для одноэлементных датчиков (опция)
  • Возможность блокировки прибора с помощью пароля
  • Цветной трансфлективный QVGA дисплей с настройками для работы в помещении и на открытом воздухе обеспечивает отличное качество изображения

Стандартные функции

В своей базовой конфигурации 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство дополнительных опций можно приобрести по отдельности; во время покупки прибора или позже, по мере необходимости.

  • Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
  • Режим Мин/Макс
  • Два режима сигнализации
  • Дифференциальный режим
  • Временной B-скан
  • Коэффициент утонения
  • Настройка усиления (стандартное, высокое и низкое)
  • Пароль для блокировки прибора

Дополнительные характеристики

45MG является самым универсальным толщиномером в области неразрушающего контроля с возможностью выбора пяти дополнительных программных опций, активируемых с помощью кода.

Эхо-эхо / Thru-Coat®
В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.

Дополнительное ПО для одноэлементных датчиков
Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композиты, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.

Повышенное проникновение для одноэлементных датчиков
Для измерения толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными датчиками Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Данная опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

Регистратор данных
45MG имеет внутренний полнофункциональный буквенноцифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView:™ приложение, работающее в ОС Windows.

Изображение A-скан с возможностью настройки формы сигнала
Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (или А-скан) прямо на экране прибора, контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта полезная опция включает также ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.

Измерение толщины металлов, покрытых изнутри слоем коррозии

Использование раздельно-совмещенных датчиков
Одним из основных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще всего используются раздельно-совмещённые датчики.

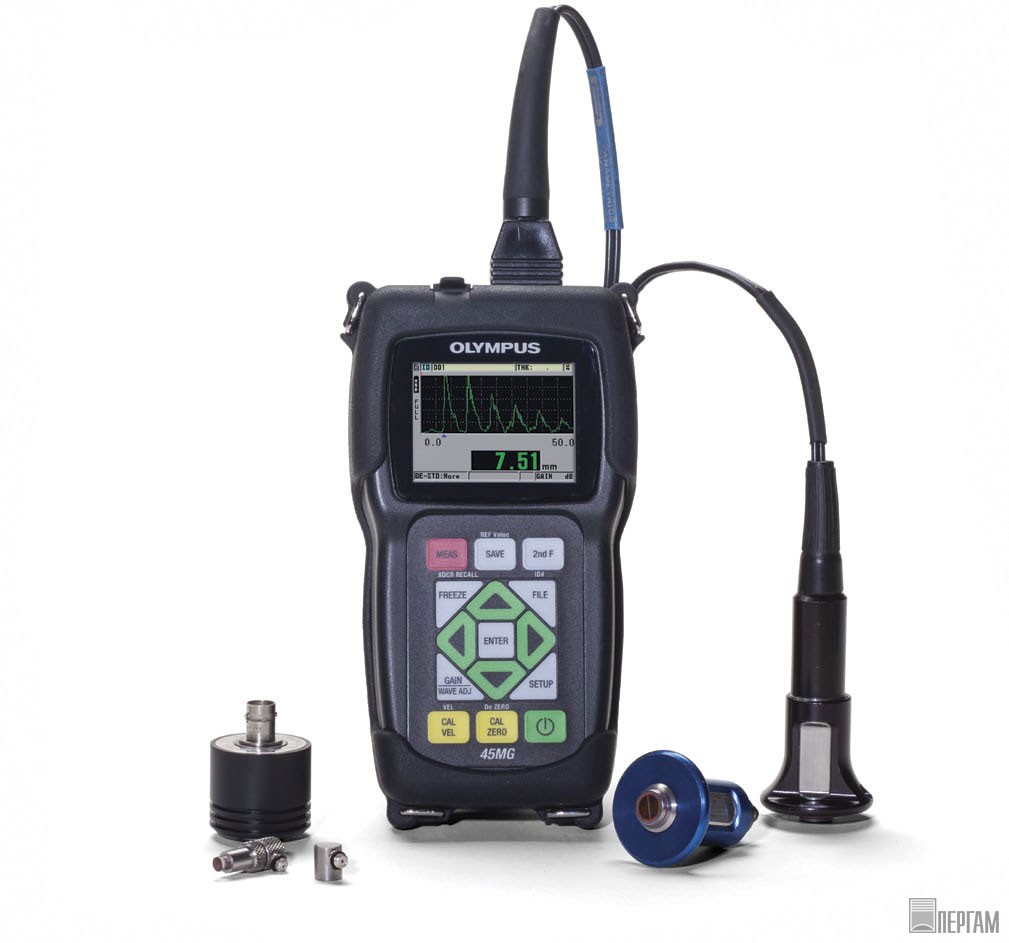

  • Автоматическое распознавание стандартных раздельно-совмещенных датчиков серии D79X
  • Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
  • Опция Эхо-Эхо / THRU-COAT®
  • Измерения при высокой температуре (до 500 °C)

В-скан (поперечное сечение)
Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Эта стандартная функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG (опция) способен сохранять до 10 000 значений толщины в одном B-скане.

Высоконагретые поверхности
45MG идеально подходит для измерения толщины на горячих поверхностях (до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях путем компенсации изменения температуры в линии задержки датчика за счет теплового дрейфа.

Раздельно-совмещенные преобразователи для коррозионного мониторинга

Все стандартные раздельно-совмещенные датчики имеют функцию автоматического распознавания, позволяющую вызывать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного датчика.

Преобра-
зователь
Номер для заказа Частота. (МГц) Соединитель Диаметр наконечника (мм) Диапазон (Сталь)* мм Диапазон температур** °С Кабель Номер для заказа
D790 U8450002 5,0 Прямой 11,00 от 1,00 до 500,00 от -20 до 500 Изолированный -
D790-SM U8450009 Прямой LCMD-316-5B† U8800353
D790-RL U8450007 90° LCLD-316-5G† U8800330
D790-SL U8450008 Прямой LCLD-316-5H U8800331
D791 U8450010 5,0 90° 11,00 от 1,00 до 500,00 от -20 до 500 Изолированный -
D791-RM U8450011 5,0 90° 11,00 от 1,00 до 500,00 от -20 до 400 LCMD-316-5C U8800354
D792 U8450012 10,0 Прямой 7,20 от 0,50 до 25,00 от 0 до 50 Изолированный -
D793 U8450013 90° Изолированный -
D794 U8450014 5,0 Прямой 7,20 от 0,75 до 50,00 от 0 до 50 Изолированный -
D797 U8450016 2,0 90° 22,90 от 3,80 до 635,00 от -20 до 400 Изолированный -
D797-SM U8450017 Прямой LCMD-316-5D U8800355
D7226 U8454013 7,5 90° 8,90 от 0,71 до 100,00 от -20 до 150 Изолированный -
D798-LF U8450019
D798 U8450018 7,5 90° 7,20 от 0,71 до 100,00 от -20 до 150 Изолированный -
D798-SM U8450020 Прямой LCMD-316-5J U8800357
D799 U8450021 5,0 90° 11,00 от 1,00 до 500,00 от -20 до 150 Изолированный -
MTD705 U8620225 5,0 90° 5,10 от 1,00 до 19,00 от 0 до 50 LCLPD-78-5 U8800332
D7906-SM†† U8450005 5,0 Прямой 11,00 от 1,00 до 50,00 от 0 до 50 LCMD-316-5L U8800358
D7906-RM†† U8450025 90° LCMD-316-5N U8800647
D7908†† U8450006 7,5 90° 7,20 от 1,00 до 37,00 от 0 до 50 Изолированный -
* Диапазон толщины зависит от материала, типа датчика, состояния поверхности итемпературы. Для использования полного диапазона может потребоваться регулировка усиления.
** Максимальная температура только для непостоянного контакта
†Предлагается также кабель из нержавеющей стали; за дополнительной информацией обращайтесь в компанию "Пергам".
††Датчики, используемые при измерениях по технологии THRU-COAT®

Измерение толщины металлов, пластмасс, композитов, стекла, резины и керамики

Использование одноэлементных преобразователей
С помощью одноэлементных датчиков можно проводить точные измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент датчиков, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Для использования одноэлементного датчика с прибором 45MG вы должны приобрести дополнительное ПО для одноэлементных преобразователей или опцию повышенного проникновения.

  • Дополнительное ПО для одноэлементных преобразователей может отображать показания с точностью до 0,001 мм при использовании одноэлементных датчиков, работающих на частоте от 2,25 МГц до 30 МГц
  • Опция повышенного проникновения позволяет производить измерения материалов с большим затуханием звука, таких как стекловолокно, резина и массивные литые детали.
  • Измерение толщины, скорости и времени прохождения сигнала
  • Автоматическая загрузка приложений с заводскими или пользовательскими настройками упрощает измерения толщины
Ультразвуковые измерения толщины точны, надёжны и отличаются высокой повторяемостью. Результат можно быстро получить, проводя измерения с одной стороны материала без разрезания или разрушения детали.

Повышенное проникновение для одноэлементных датчиков (опция)
Данная опция позволяет вам использовать низкочастотные одноэлементные датчики (работающие на частоте до 0,5 МГц) для измерения толщины толстых изделий или изделий, выполенных из материалов с высокой степенью затухания ультразвука, таких как резина, стекловолокно, литье и композитные материалы. Эта опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

  • Большинство толстостенных изделий и материалов с высоким коэффициентом затухания звука
  • Толстое металлическое литьё
  • Толстые резиновые покрышки, конвейерные ленты
  • Корабельные корпуса и резервуары из стекловолокна
  • Композитные панели
  • Точность 0,01 мм для датчика с частотой 0,5 МГц и 1,0 МГц

Одноэлементные преобразователи для высокоточных измерений толщины

Контактные датчики

Частота (МГц) Диаметр элемента (мм) Преобразователь Номер изделия
0,5 25 M101-SB* U8400017
1,0 25 M102-SB* U8400018
1,0 13 M103-SB* U8400020
2,25 13 M106-RM
M106-SM
U8400023
U8400025
2,25 13 М1036 U8400019
5,0 13 M109-RM
M109-SM
U8400027
U8400028
5,0 6 M110-RM
М110**
U8400030
U8400031
U8400029
10,0 6 M112-RM
M112-SM**
U8400034
U8400035
U8400033
10,0 3 М1016 U8400015
20,0 3 M116-RM
M116-SM
U8400038
U8400039
20,0 3 M116H-RM** U8400037
* Эти датчики могут использоваться только с опцией повышенного проникновения.
**Используйте с пружинным держателем

Преобразователи Sonopen®

Преобразователь Sonopen имеет сменную линию задержки с малым диаметром контактной поверхности. Этот датчик применяется для измерения толщины лопаток турбин и пластмассовых емкостей с малым радиусом.

Sonopen - 15 МГц, 3 мм преобразователь

Прямой держатель Наклонный держатель, 90° Наклонный держатель, 45°
Изделие Номер для заказа Изделие Номер для заказа Изделие Номер для заказа
V260-SM U8411019 V260-RM U8411018 V260-45 U8411017
Sonopen - заменяемые линии задержки
Диаметр наконечника (мм) Изделие Номер для заказа
2 DLP-3 U8770086
1,5 DLP-302 U8770088
2 DLP-301† U8770087
†Высокотемпературная линия задержки до175° C

Иммерсионные преобразователи

Иммерсионные преобразователи Microscan производства Panametrics предназначены для передачи и приёма ультразвука в воде. Иммерсионный метод измерения толщины используется в случае, если объект контроля имеет сложную геометрическую форму, а также в промышленных производственных линиях. Типичные приложения, работающие в автономном режиме, включают измерения толщины стенок пластиковых и металлических объектов с малым диаметром, а также измерения в процессе сканирования или вращения и измерения толщины объектов с изогнутыми поверхностями. В некоторых случаях необходима фокусировка преобразователя.

Иммерсионная ванна модели RBS-1.
Иммерсионная ванна RBS-1 предназначена для проведения ультразвукового измерения толщины иммерсионным методом.

Частота (МГц) Диаметр элемента (мм) Преобразователь Номер изделия
2,25 13 M306-SU U8410027
5,0 13 M309-SU U8420001
5,0 6 M310-SU U8420004
10,0 6 M312-SU U8420008
15,0 6 M313-SU U8420009
20,0 3 M316-SU U8420011

Преобразователи с линией задержки

Преобразователи Microscan с линией задержки обеспечивают высокое качество контроля тонких материалов при повышенной температуре или с приложениями, требующими высокой точности.

Частота (МГц) Диаметр элемента (мм) Преобразователь Номер для заказа Держатель Номер для заказа
0,5 25 М2008* U8415001 -

2,25 13 M207-RB U8410017 -

5,0 13 M206-RB U8410016 -

5,0 6 M201-RM U8410001 -

5,0 6 M201H-RM U8411030 2127 U8770408
10,0 6 M202-RM
M202-SM
U8410003
U8410004
-

10,0 6 M202H-RM U8507023 2127 U8770408
10,0 3 M203-RM
M203-SM
U8410006
U8410007
-

20,0 3 M208-RM
M208-SM
U8410019
U8410020
-

20,0 3 M208H-RM U8410018 2133 U8770412
20,0 3 M2055** U8415013 -

30,0 6 V213-BC-RM** U8411022 -

* Эти преобразователи могут использоваться только с дополнительной опцией Повышенного проникновения.
** Невозможно заменить линию задержки для данных преобразователей.

Заменяемые линии задержки

Линии задержки выполняют функцию защитного буфера между поверхностью объекта контроля и элементом преобразователя.

Диаметр элемента (мм) Линия задержки Максимальная толщина
*Диапазон измерений (мм)
Изделие Номер изделия Сталь
Режим 2
Сталь
Режим 3
Пластик
Режим 2
13 DLH-2 U8770062 25 13 13
6 DLH-1 U8770054 25 13 13
3 DLH-3 U8770069 13 5 5
* Точный диапазон зависит от скорости звука в материале, частоты преобразователя, формы объекта контроля и состояния поверхности.

Загрузка настроек

Загрузка настроек упрощает процесс измерения толщины. Выберите любой из сохраненных преобразователей и 45MG автоматически задаст все соответствующие внутренние параметры датчика.

Сохраненные стандартные настройки
Прибор 45MG включает 21 стандартную настройку для одноэлементных датчиков, применяемых для контроля качества изделий. Эти настройки датчика по умолчанию могут использоваться для измерения толщины в различных областях промышленности.

Сохраненные пользовательские настройки
Прибор 45MG способен сохранять до 35 пользовательских настроек для одноэлементных преобразователей, включая калибровку. При подключении нужного вам датчика задаются соответствующие параметры и прибор готов для измерений толщины даже в самых сложных условиях контроля.

Измерение скорости звука в материале
С помощью 45MG можно производить измерения скорости звука в материале. Эта стандартная фунция используется в тех случаях, когда скорость звука в материале связана с другими свойствами материала. Например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна.

Измерение коэффициента утонения
Дифференциальный режим и режим коэффициента утонения являются стандартными функциями 45MG. Дифференциальный режим отображает показания толщины в сравнении с заранее заданным значением. В режиме измерения коэффициента утонения производится расчёт (в процентах) уменьшения толщины изделия. Например, в автомобильной промышленности при производстве кузовных деталей производятся измерения листовой стали после ее деформации.

Технические характеристики Толщиномер металла Olympus 45MG

Технические характеристики

ИЗМЕРЕНИЯ
Режим измерения с использованием раздельно-совмещённого датчика Временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
Измерения Эхо-эхо (опция) Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
Измерения THRU-COAT® Измерение реальной толщины металла и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908)
Режимы измерения с использованием одноэлементного датчика (опция) Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом
Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков)
Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков)
Диапазон толщины От 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (Полный диапазон требует дополнительного ПО для одноэлементных датчиков)
Диапазон скорости в материале От 0,508 до 18,699 мм/мкс
Дискретность
(регулируемая)
Низкая: 0,1 мм Стандартная: 0,01 мм
ПО для одноэлементных датчиков: 0,001 мм
Диапазон частот датчика Стандартный: от 2,25 до 30 МГц (-3 дБ)
Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)
 ОБЩИЕ
Диапазон рабочей температуры От -10 °С до 50 °С
Клавиатура Герметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов
Корпус Ударопрочный водостойкий корпус с герметизированными разъёмами. Отвечает требованиям IP67.
Размеры (Ш x В x Г) Габаритные: 91,1 мм х 162 мм х 41,1 мм
Вес 430,9 г
Электропитание 3 батареи AA/USB-порт для зарядки
Срок службы батареи: 3 щелочные батареи AA: от 20 до 21 часов 3 батареи AA NiMH: от 22 до 23 часов 3 литий-ионные батареи АА: от 35 до 36 часов
Стандарты Конструкция отвечает требованиям EN15317
ДИСПЛЕЙ
Цветной трансфлективныйQVGA дисплей Жидкокристаллический дисплей размером 54,61 x 41,15 мм
Детектирование Полноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан)
 ВХОДЫ/ВЫХОДЫ
USB 2.0 клиент
Карта памяти Максимальная емкость: съёмная карта памяти MicroSD на 2 ГБ
ВНУТРЕННИЙ РЕГИСТРАТОР ДАННЫХ (ОПЦИЯ)
Регистратор данных 45MG идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию прибора через порт USB или с помощью карты MicroSD.
Емкость 475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины
Имена файлов, идентификационные номера и комментарии Имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода
Структура файлов Шесть стандартных или пользовательских файловых структур для конкретных приложений
Отчёты Встроенные функции построения отчетов по статистическим данным, мин/макс значениям для определенных мест замеров; обзор минимальных значений; сравнение файлов; отчеты о срабатывании сигнализации

Отзывы Толщиномер металла Olympus 45MG

Пока нет отзывов.

Обсуждение Толщиномер металла Olympus 45MG

Здравствуйте!
Для замера толщины металла б/у труб с изоляционным покрытием какой толщиномер и датчики порекомендуете. интересует точность измерений при пониженных температурах, до минус 30 градусов Цельсия. Спасибо.

Елисей    27.01.2020
ответить
Юрий Борисков

Елисей Вячеславович, здравствуйте!

Для измерения толщин стенок труб, указанных вами, сообщаю:

- изоляцию в местах замеров необходимо будет удалять, а поверхность металла трубы должна быть зачищена для качественного акустического контакта;

- может подойти толщиномер 45MG. При работе в температуре окружающей среды до -20, примерно каждые 30 минут его нужно отогревать в тёплом помещении или за пазухой пуховика;

- для измерения толщин стенок подойдёт преобразователь D790. В данном случае, мороз будет представлять опасность для полимерной оплётки кабеля к преобразователю. При проведении замеров перегибы кабеля не допускаются.

Юрий Борисков, Пергам    27.01.2020
ответить
Добрый день
У вас есть в наличии толщиномер, работающий в условиях дождя? Показывающий верные данные
Марина    06.09.2017
ответить
Игорь Любич
Толщиномеры 45MG и 38DL+ являются наиболее защищенными от неблагоприятных погодных условий и герметизированы согласно IP67. Поэтому дождь не влияет на их работу и достоверность результатов. Толщиномеры Olympus - это, пожалуй, лучшее оборудование, что есть на рынке. 45MG - более упрощённая версия 38DL PLUS. 45MG имеет иную идеологию, этот толщиномер можно комплектовать от простого к сложному, в зависимости от того, что нужно Вам измерять.
Игорь Любич, Пергам    07.09.2017
ответить
Требуется аппарат для замера остаточных толщин корпусов судов без зачистки от коррозии и покрытия. Что для этого необходимо кроме самого аппарата?
Александр    30.11.2015
ответить
Игорь Любич
Здравствуйте, Александр!

Для этой задачи оптимальным вариантом будет толщиномер 45MG с дополнительной опцией Thru-coat, а также ПЭП D7906-SM. Такой комплект позволит проводить замеры без удаления краски и изоляции (покрытия).
Игорь Любич, Пергам    01.12.2015
ответить

Блоги специалистов c Толщиномер металла Olympus 45MG
Юрий Борисков
Измерение толщины образцов стеклопластика толщиномерами 45MG и 38DLPlus с преобразователем для стандартных применений D797.
Измерения композитов толщиномерами 45MG и 38DLPlus
Юрий Борисков
Прибор 45MG - ультразвуковой толщиномер для измерения толщины металлических изделий, проверки на наличие коррозии и степени поражения металла, совместим со всеми двух- и одноэлементными преобразователями Olympus для измерения толщины корродированных изнутри объектов. Используется для измерения...
Высокотемпературное измерение коррозии с помощью толщиномера 45MG
Юрий Борисков
Evident (ранее Olympus) — крупнейший производитель оборудования неразрушающего контроля. В ассортименте бренда широкий выбор магнитных и ультразвуковых толщиномеров. УЗ-толщиномеры работают практически с любыми материалами, металл, пластик, композиты, резина. А магнитные используются для...
Продление срока службы ПЭП толщиномеров
Возникли вопросы?

Здравствуйте! Меня зовут Александр Голубев. Я Региональный представитель компании ПЕРГАМ в Республике Беларусь

Готов ответить на все ваши вопросы по товару «Толщиномер металла Olympus 45MG». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.
