Регулируемый сканер для обследования труб Silverwing Pipescan
Артикул: 21811
Снят с производства
Гарантия производителя:
12 месяцев
Silverwing Pipescan
описание в pdf

Silverwing Pipescan

Простая в использовании, экономичная, портативная система для контроля на основе рассеяния магнитного потока, служащая для обнаружения случайной внутренней коррозии в трубопроводах. Новейший магнитный материал в сочетании с уникальной механической конструкцией позволяет работать со всеми диаметрами труб от 48 мм до 2,4 метра при ограниченном количестве сканирующих головок. На контроль на основе рассеяния магнитного потока не влияет протекающий через трубу продукт, поэтому испытания можно проводить как на загруженных, так и на пустых трубопроводах и при температуре поверхности до 90 °C.

Ключевые особенности системы контроля трубопроводов Pipescan

  • Наружный диаметр трубы от 48 до 2400 мм
  • Простой в использовании, экономичный инструмент для контроля

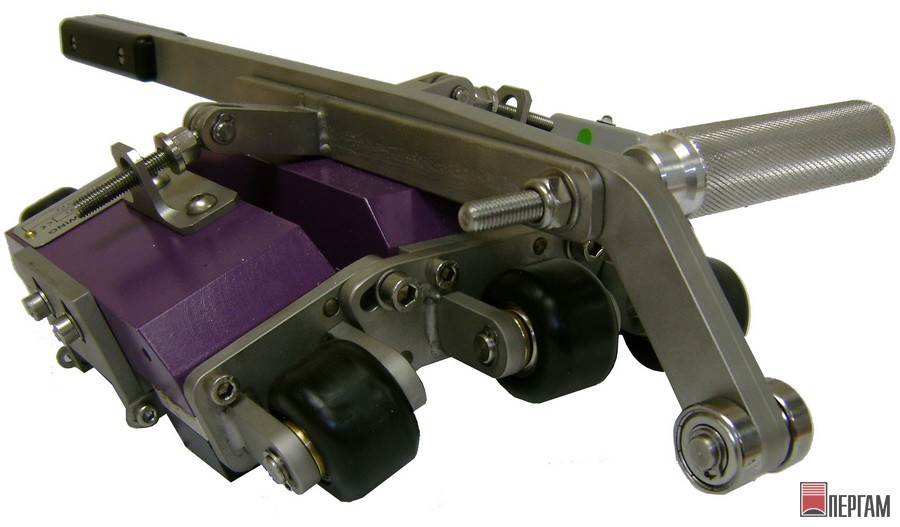

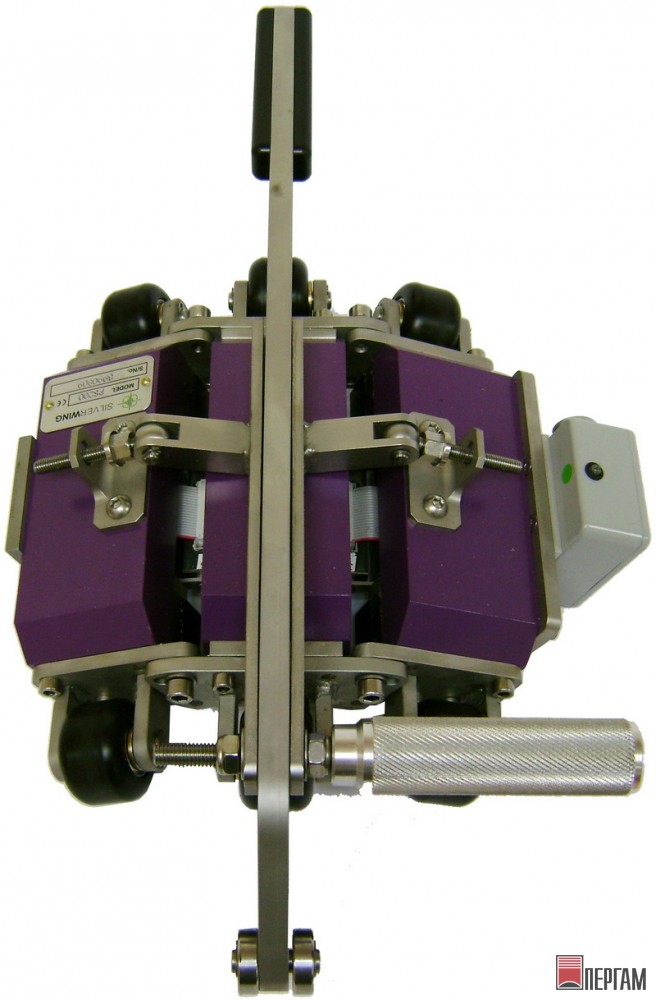

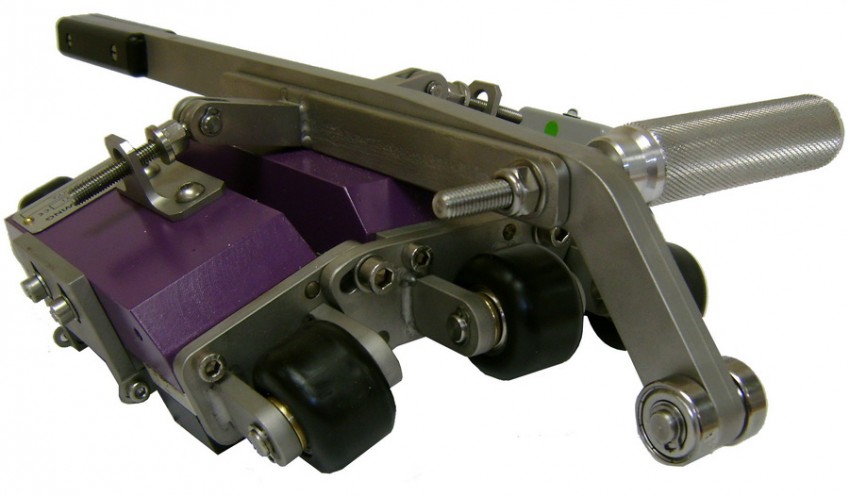

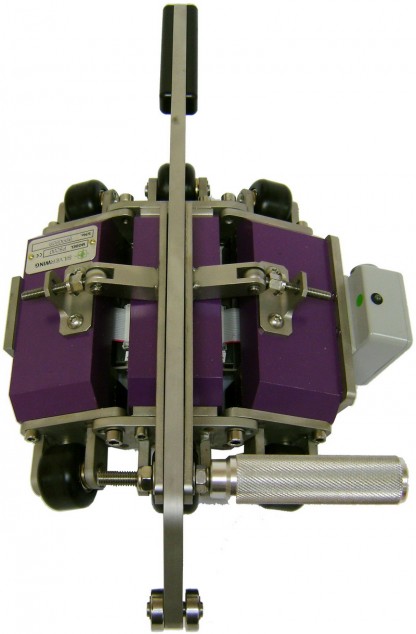

  • Фиксированные/регулируемые/кольцевые сканирующие головки

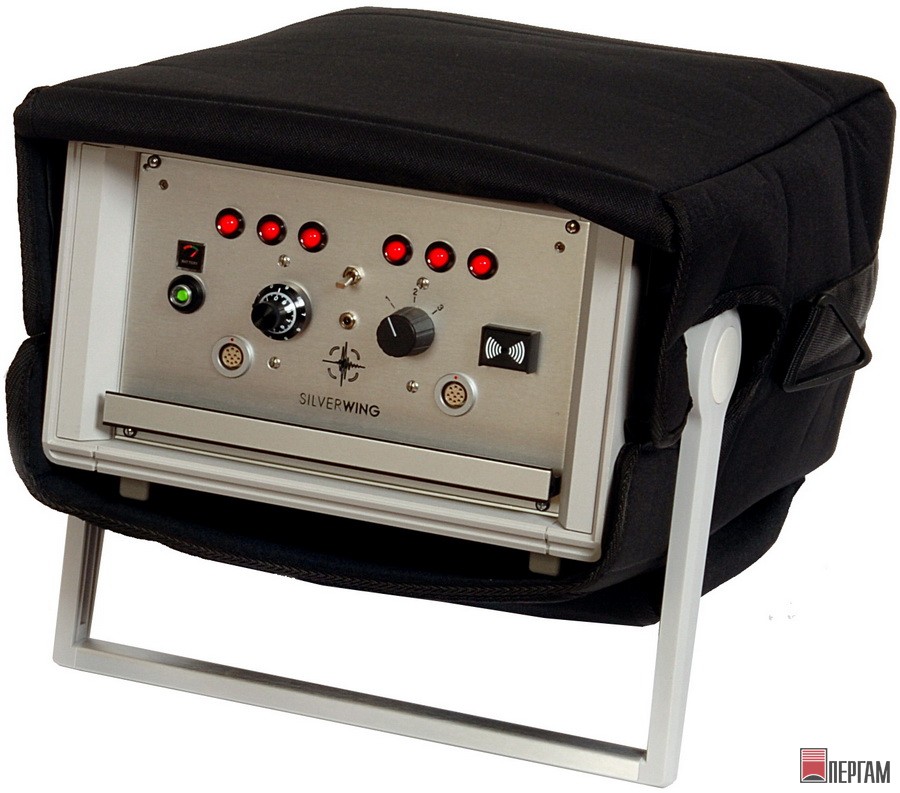

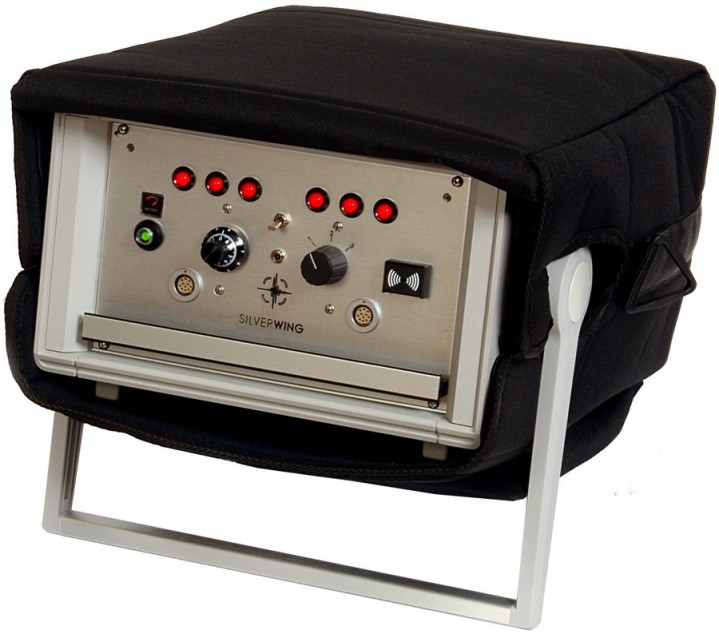

  • Легкий электронный модуль, работающий от аккумулятора

Стандартная модель Pipescan

  • PS 100 B диаметр трубы (OD) 48–54 мм
  • PS 100 F диаметр трубы (OD) 63–75 мм
  • PS 100 C диаметр трубы (OD) 75–90 мм

Регулируемая модель Pipescan

  • PS 500 диаметр трубы (OD) 100–200 мм
  • PS 200 диаметр трубы (OD) 150–300 мм
  • PS 1200 диаметр трубы (OD) 300–2400 мм

Поперечная модель Pipescan

  • PS 300 диаметр трубы (OD) 300–2400 мм
  • PS 400 диаметр трубы (OD) 150–300 мм

Pipescan, обеспечивающий быстрое обнаружение коррозии, в сочетании с ультразвуковым толщиномером с A-Scan позволяет  быстро и точно определить состояние участка трубопровода.

Технические характеристики Silverwing Pipescan

Технические характеристики Pipescan

Принцип действия Рассеяние магнитного потока
Детекторы 18 датчиков Холла
Наружные диаметры труб От 48 мм до 2,4 метра
Метод перемещения Ручное толкание/вытягивание
Скорость 0,5 м/с
Профиль Зазор под/между трубопроводами не менее 120 мм
Диапазон толщины Максимум 19 мм
Работа через покрытия Да, если немагнитное
Максимальная толщина покрытия 6 мм
Чувствительность Регулируется
Максимальная чувствительность 30 % коррозия в трубе со стенкой в 6 мм
40 % коррозия в трубе со стенкой в 12 мм
50 % коррозия в трубе со стенкой в 19 мм
Соединительный кабель Стандартная длина 5 метров
Питание Работа от аккумулятора 12 В
Время работы 10 часов непрерывной работы
Транспортировочный ящик Удовлетворяет требованиям Международной ассоциации воздушного транспорта для транспортировки намагничиваемых материалов
Эксплуатационная масса Общая масса сканирующей головки и электронного модуля 18 кг

Отзывы Silverwing Pipescan

Пока нет отзывов.

Обсуждение Silverwing Pipescan

Добрый день, Игорь! Возможно ли применение данного оборудования для выявления язвенной коррозии трубопроводов диаметром 630 мм (толщина стенки 10 мм) без снятия изоляции на режиме (температура продукта 380 гр. С)? Какое решение Вы могли бы порекомендовать?
Виктор    27.12.2015
ответить
Игорь Любич

Здравствуйте, Виктор!

Прибор Pipescan создан именно для поиска и выявления различных видов коррозии, в т.ч. язвенной. И его работа через краску/покрытие/изоляцию также возможна.
Но максимально допустимая температура объектов контроля – 90 градусов Цельсия.
Выявлять коррозию на «горячих» трубопроводах гарантированно может система Wavemaker G4.

В 2010г. совестно с Guided Ultrasonics Ltd (Великобритания) мы разработали высокотемпературные сканирующие устройства, способные выдерживать экстремальные температуры до 260°C и выше. С 2010-2011 г. два таких «высокотемпературных» комплекта эксплуатируются в МОЭК. Всего же в РФ и СНГ нами поставлено более 30 систем.

Игорь Любич, Пергам    29.12.2015
ответить
