Пластины Pruftechnik PERMABLOC

Пластины высокого качества для быстрой и точной центровки
Артикул: 22586
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Пластины Pruftechnik PERMABLOC
описание в pdf

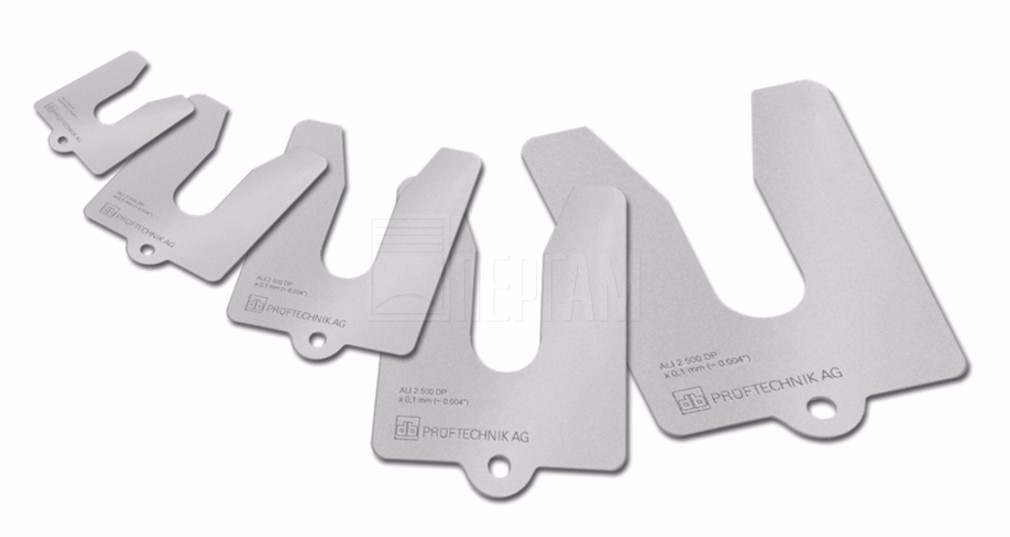

Калиброванные пластины в прочном кейсе стандартного размера и на заказ

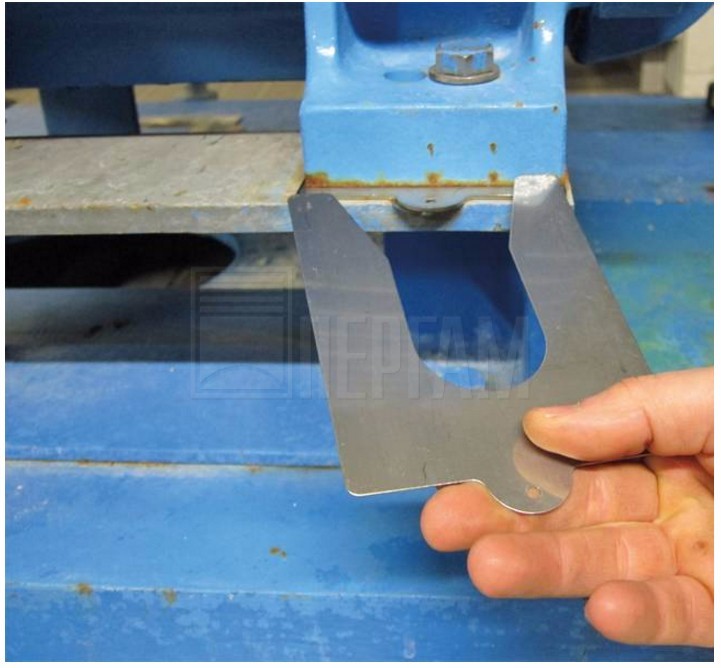

Вертикальная центровка вращающегося оборудования играет очень важную роль и в идеале должна проводиться при помощи специальных пластин. Традиционные типы пластин предполагают предварительную подготовку, а именно самостоятельное их изготовление из подручного материала. Это трудоемкий процесс, результатом которого является большое количество утильсырья и неточная центровка, поскольку достаточно трудно изготовить пластины необходимого размера и толщины.

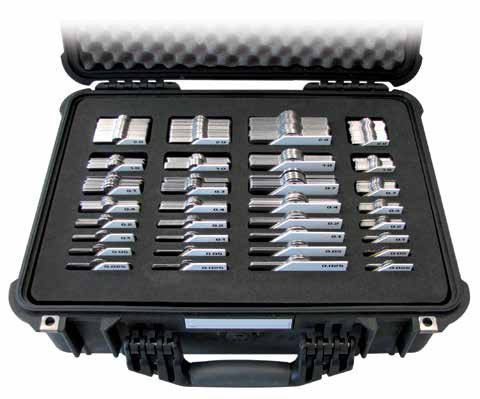

Калиброванные пластины PERMABLOC® широко применяются в промышленности уже более 20 лет. Пластины различаются по толщине (9 видов для каждого размера) и имеют 5 размеров (для разных видов опор). Пластины имеют 5 размеров (для разных видов опор). Каждый типоразмер соответ- ствует большинству требований при проведении центровки с помощью трех пластин на машину. Пластины упакованы в отдельные герметичные чехлы одинаковой толщины или в прочный кейс для удобства транспортировки. Доступны следующие конфигурации кейсов: A+B/A+B+C+D/ C+D/D+E.

Преимущества

  • Пластины имеют пять размеров (для разных видов опор) и различаются по толщине, поэтому подходят для большинства машин.
  • Изготовлены из высококачественной нержавеющей стали для предотвращения коррозии и защиты от воздействия кислот и щелочей.
  • Конфигурация пластин разной толщины не требует использования более трех пластин для обеспечения требуемой толщины. При этом исключается «эффект вязкости опоры», возникающий при установке под опору машины большого количества пластин.
  • Идеально плоские, что обеспечивает устойчивую и надежную опору машины всей поверхностью
  •  пластины.
  • Язычок с отверстием с одной стороны пластины для облегчения процесса установки или удаления.
  • Пластины могут быть упакованы как поштучно в чехлы, так и различными комплектами.
  • Многократного использования.
  • Удлиненная форма предотвращает попадание грязи и инородных частиц под опору машины.
  • Пластины могут быть упакованы как поштучно в чехлы, так и разными комплектами в кейс.

Быстрая центровка в тех случаях, когда не позволителен простой даже всего несколько минут

  • Без задиров, для высокой точности при центровке машин
  • Четыре размера машинных опор, восемь размеров толщины
  • Высококачественная нержавеющая сталь
  • С указанием данных о размерах и толщине
  • Отсутствие 'эффекта рессоры' из-за сложенных стопкой пакетов листов – достаточно всего 3 установочных плит
  • Абсолютная ровность для стабильной, с силовым замыканием посадки машины
  • Перфорированная планка для облегчения позиционирования и извлечения.

Технические характеристики Пластины Pruftechnik PERMABLOC

Технические характеристики

Размер А

Часть №

a

b

c

Ø

Толщина

ALI 2.500 Ak

60

50

15

M12

0,025

ALI 2.500 An

60

50

15

M12

0,05

ALI 2.500 Ap

60

50

15

M12

0,1

ALI 2.500 Ar

60

50

15

M12

0,2

ALI 2.500 At

60

50

15

M12

0,4

ALI 2.500 Av

60

50

15

M12

0,7

ALI 2.500 Aw

60

50

15

M12

1,0

ALI 2.500 Ax

60

50

15

M12

2,0

ALI 2.500 Ay

60

50

15

M12

3,0

 Размер В

Часть №

a

b

c

Ø

Толщина

ALI 2.500 Bk

80

70

22

M18

0,025

ALI 2.500 Bn

80

70

22

M18

0,05

ALI 2.500 Bp

80

70

22

M18

0,1

ALI 2.500 Br

80

70

22

M18

0,2

ALI 2.500 Bt

80

70

22

M18

0,4

ALI 2.500 Bv

80

70

22

M18

0,7

ALI 2.500 Bw

80

70

22

M18

1,0

ALI 2.500 Bx

80

70

22

M18

2,0

ALI 2.500 By

80

70

22

M18

3,0

Размер С

Часть №

a

b

c

Ø

Толщина

ALI 2.500 Ck

100

80

32

M27

0,025

ALI 2.500 Cn

100

80

32

M27

0,05

ALI 2.500 Cp

100

80

32

M27

0,1

ALI 2.500 Cr

100

80

32

M27

0,2

ALI 2.500 Ct

100

80

32

M27

0,4

ALI 2.500 Cv

100

80

32

M27

0,7

ALI 2.500 Cw

100

80

32

M27

1,0

ALI 2.500 Cx

100

80

32

M27

2,0

ALI 2.500 Cy

100

80

32

M27

3,0

Размер D

Часть №

a

b

c

Ø

Толщина

ALI 2.500 Ak

60

50

15

M12

0,025

ALI 2.500 An

60

50

15

M12

0,05

ALI 2.500 Ap

60

50

15

M12

0,1

ALI 2.500 Ar

60

50

15

M12

0,2

ALI 2.500 At

60

50

15

M12

0,4

ALI 2.500 Av

60

50

15

M12

0,7

ALI 2.500 Aw

60

50

15

M12

1,0

ALI 2.500 Ax

60

50

15

M12

2,0

ALI 2.500 Ay

60

50

15

M12

3,0

Размер Е

Часть №

a

b

c

Ø

Толщина

ALI 2.500 Ck

100

80

32

M27

0,025

ALI 2.500 Cn

100

80

32

M27

0,05

ALI 2.500 Cp

100

80

32

M27

0,1

ALI 2.500 Cr

100

80

32

M27

0,2

ALI 2.500 Ct

100

80

32

M27

0,4

ALI 2.500 Cv

100

80

32

M27

0,7

ALI 2.500 Cw

100

80

32

M27

1,0

ALI 2.500 Cx

100

80

32

M27

2,0

ALI 2.500 Cy

100

80

32

M27

3,0
