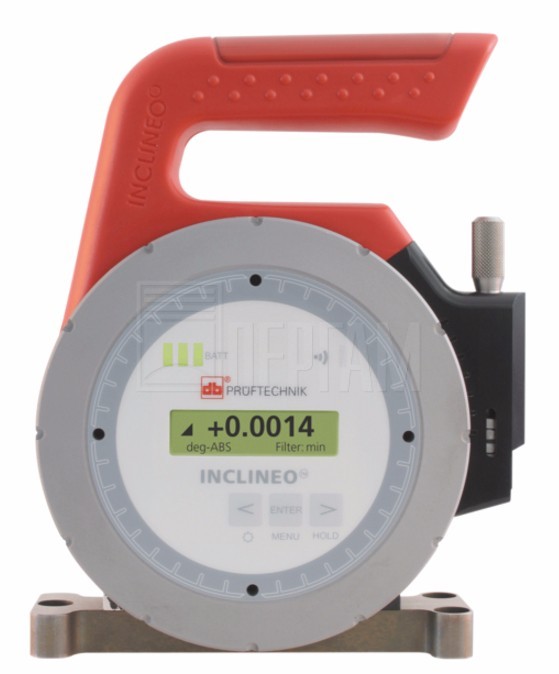

Pruftechnik INCLINEO

Высокоточный инклинометр - идеален для измерения углового отклонения и плоскостности
Артикул: 22580
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Pruftechnik INCLINEO
описание в pdf

Плоскостность и горизонтальность круглых или прямоугольных объектов


Прямолинейность и параллельность рельсов


Параллельность сложных поверхностей

Продвинутые возможности

Благодаря инновационной конструкции, позволяющей вращать корпус на 360°, INCLINEO® легко регулируется для измерения с любым наклоном.
INCLINEO® может использоваться как самостоятельно, так и вместе с программным обеспечением ALIGNMENT CENTER, выполняя широкий спектр задач.

Для проведения измерений предусмотрены различные режимы работы:

  • абсолютный – измерения относительно вектора силы тяжести
  • относительный – измерение поверхностей относительно друг друга

Крепления для различных задач

Вне зависимости от того, является ли поверхность горизонтальной или вертикальной, будь то валы или ролики, с большими зазорами или без них PRÜFTECHNIK гарантирует обеспечение правильной установки на всех поверхностях.

Обзор преимуществ

  • Высокоточный электронный угломер предназначен для измерения абсолютных и относительных углов
  • Вращающийся корпус позволяет выполнять измерения на поверхностях с любым наклоном
  • Внешнее кольцо с 30° рисками и 5° шкалой на корпусе, а также встроенным винтом точной регулировки
  • Крепления для различных задач
  • Полноценное программное обеспечение на платформе Windows®
  • Беспроводная связь с ПК
  • Идеален при монтаже и наладке оборудования

Плоскостность поверхностей
При использовании совместно с программным обеспечением ALIGNMENT CENTER, INCLINEO® измеряет плоскостность блоков двигателей, рам компрессоров или фундаментов агрегатов быстро и легко.

Вертикальность валов
При выполнении расчетов вертикальности вала,
INCLINEO® сравнивает значения двух измерений,
выполненных в двух противоположных положениях. В зависимости от агрегата, это осуществляется или путем вращения вала, или путем размещения INCLINEO® на двух противоположных сторонах.

Прямолинейность и параллельность
Прямолинейность измеряется путем замера в нескольких точках по прямой. Функция группировки измерений в рамках программного обеспечения позволяет выполнить оценку параллельности рельсов.

Станки
Высокая точность позволяет проводить измерения
геометрии агрегатов, особенно в целях обеспечения
контроля качества.

Программное обеспечение ALIGNMENT CENTER поддерживает двухстороннюю связь между INCLINEO® и ПК. Точки измерения выбираются путем простого нажатия на кнопку ‘Take point’ (Выбрать точку) на ПК. В зависимости от режима, величины отклонения используются для расчета высоты, как для измерений прямолинейности, так и плоскостности. ALIGNMENT CENTER обеспечивает выполнение многочисленных
функций, например, сравнение поверхностей, оценка параллельности или совмещение нескольких измерений.

Технические характеристики Pruftechnik INCLINEO

Технические характеристики

Технические характеристики INCLINEO®
Диапазон измерений +10°
Разрешение 0.0003° [1”] показаний
Предельная погрешность при калибровке [Ta =22°C] 0.005% всей шкалы
0.03% показаний
Предельная погрешность При измерении [Ta =22°C] До 6 месяцев после
калибровки
До 12 месяцев
после калибровки
0.005% всей шкалы
0.06% показаний
0.005% всей шкалы
0.12% показаний
8-часовое смещение нуль-пункта 0.04% всей шкалы
Цифровой фильтр/ средний 3-ий порядок с 0.3 / 1 / 3 Гц опциями
Температурный диапазон Хранение: от -40°C до 85°C
Эксплуатация: от -10°C до 60°C
Дисплей ЖК-дисплей, 132 x 32 пикселей
со светодиодной подсветкой
Интерфейс пользователя Управление тремя клавишами
Беспроводная связь Встроенный модуль беспроводной связи со
светодиодным индикатором
Внешний интерфейс

RS-232 (последовательный) для компьютера и датчика; соединитель для калибра с циферблатом

Питание 2 батарейки AA
Индикатор состояния батарейки 3 светодиода
сохранение в памяти данных до 999 измерений
