Детектор метана ДЛС-Пергам (ALMA G4 mini)

Лазерный детектор утечек метана для самолётов
5
Артикул: 22813
Цена по запросу
Поставляется в минимальные сроки

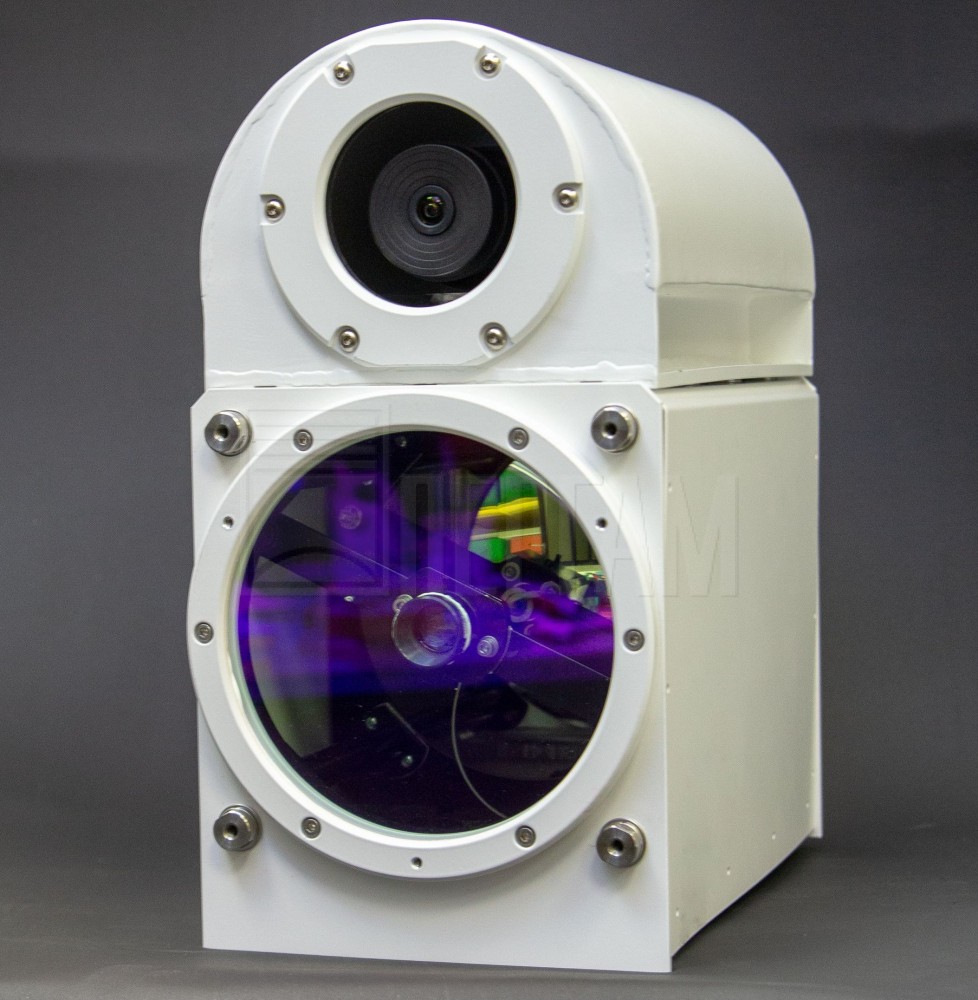

Детектор метана ДЛС-Пергам (ALMA G4 mini)
описание в pdf

Детектор метана для установки на легкомоторные самолёты

ALMA – это система дистанционного обследования трубопроводов и хранилищ природного газа с воздуха. Принцип работы ALMA основан на использовании пульсирующего пучка света из диодного лазера, который направляется в зону обследования. Длина волны излучения лазера 1,65 мкм соответствует первой полосе поглощения метана. При этом в течение каждого импульса лазера выполняется сканирование по длине волны вблизи одной из самых сильных линий поглощения метана. Луч лазера, нацеленный в направлении трубопроводной линии, отражается, и рассеянное отраженное излучение собирается приемным параболическим зеркалом, которое сфокусировано на фотодетекторе. Сигнал фотодетектора подвергается программной обработке, в результате которой рассчитывается концентрация метана вдоль хода лазерного луча. Система ALMA, по существу, является высокоскоростным спектроскопическим инструментом для дистанционного мониторинга.

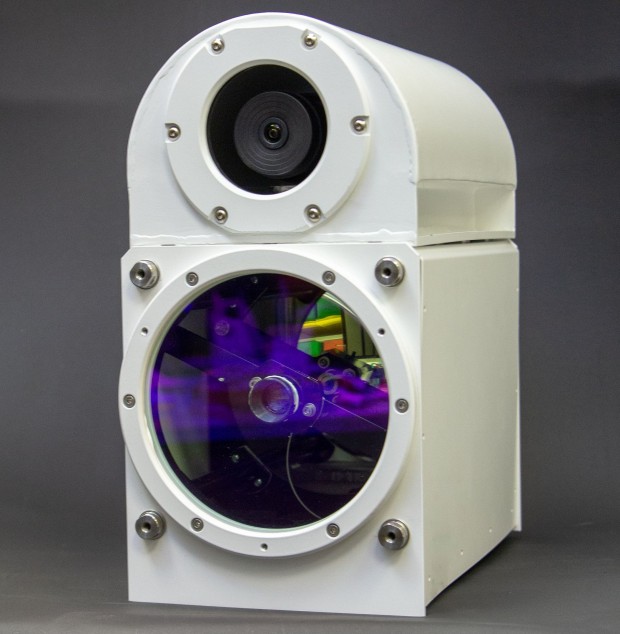

Лазерный детектор утечек метана ДЛС-ALMA G4 mini устанавливается на легкомоторные самолёты. Применяется для обследования магистральных газопроводов с воздуха, находит утечки метана на расстоянии до 150 метров, максимальная скорость полёта для обнаружения утечки 100 км/час. ALMA G4 mini может работать автоматически без оператора.

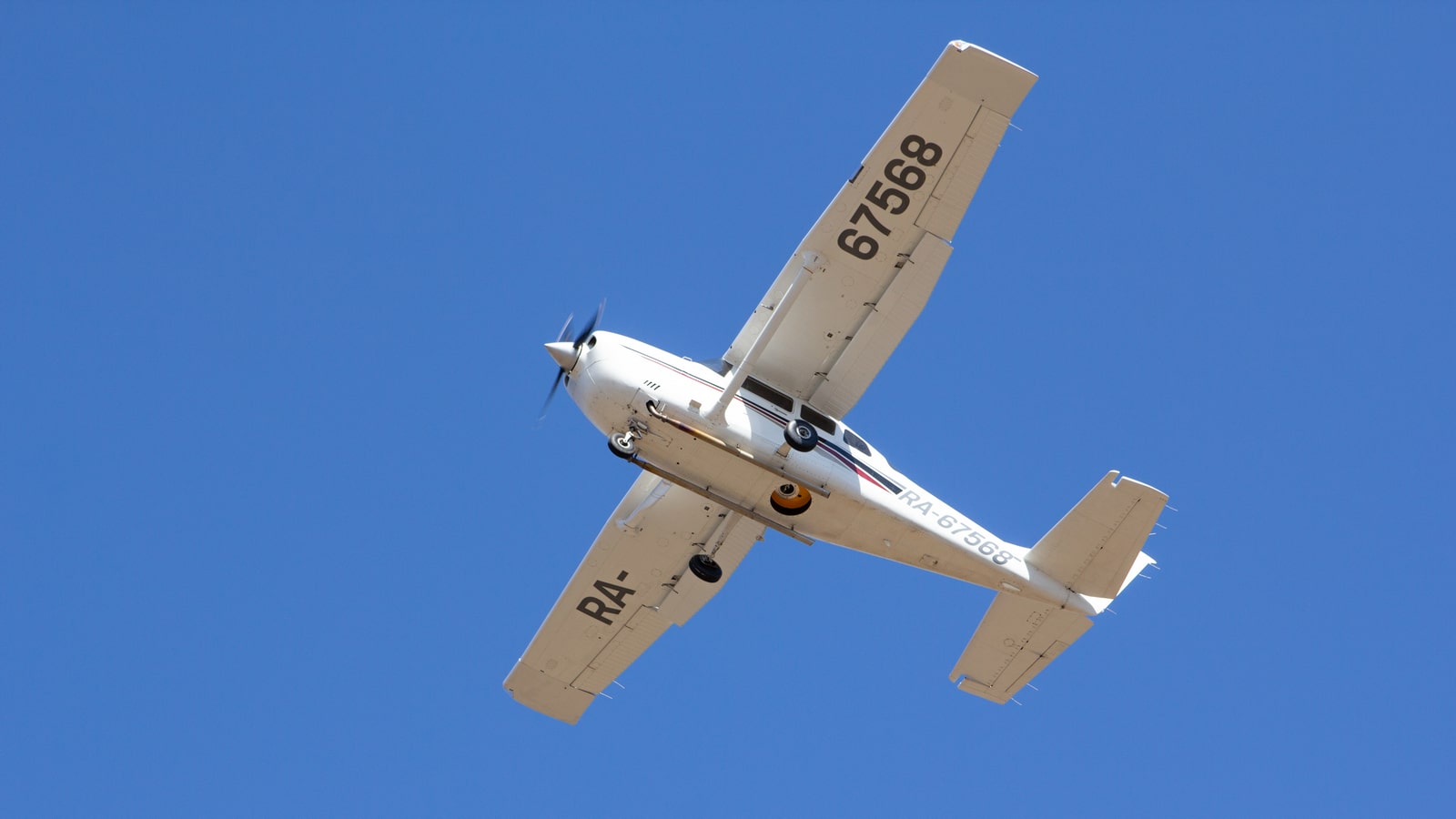

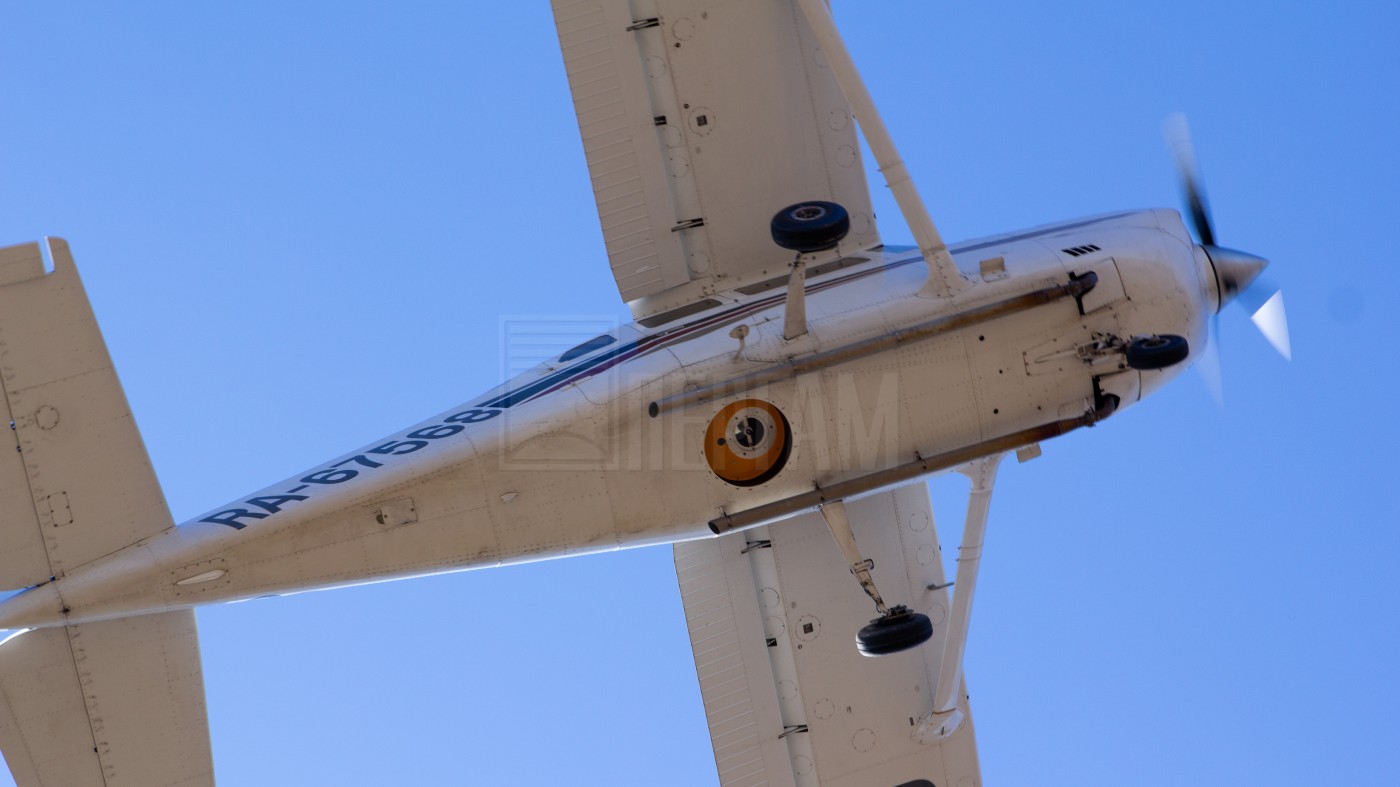

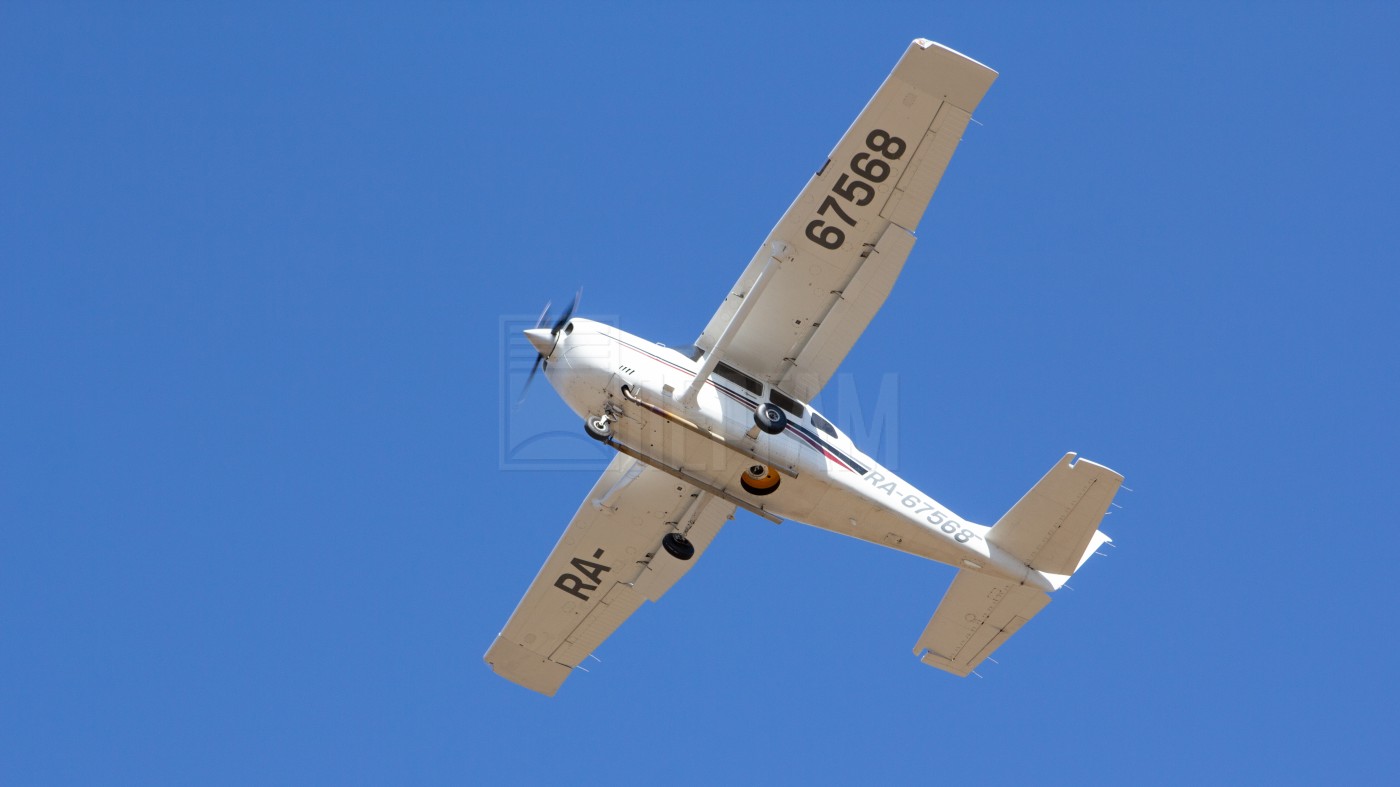

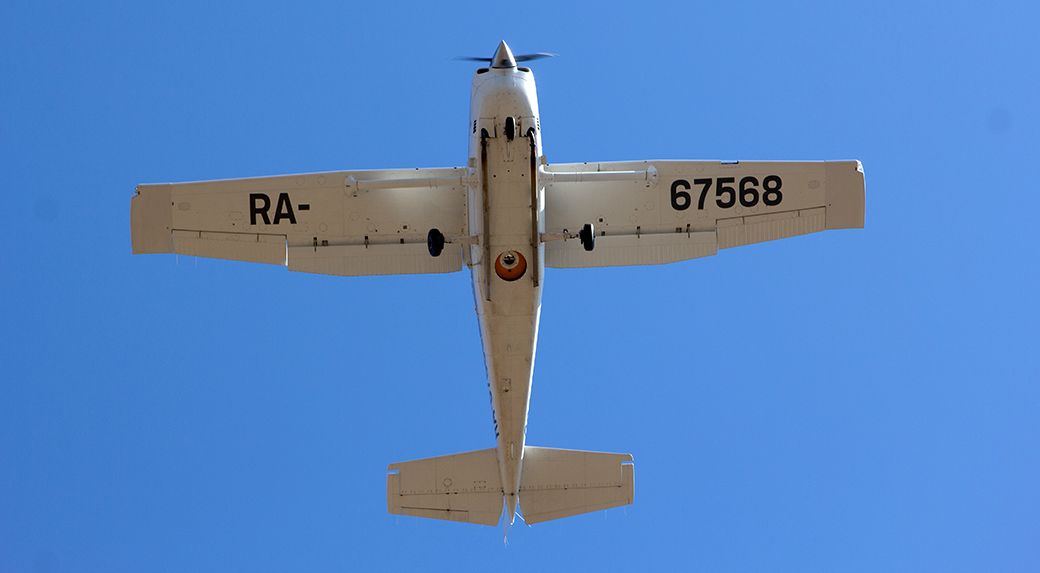

Детектор метана ALMA G4 на самолётеДетектор утечек метана ALMA G4 mini на самолёте RA-67568

Особенности

  • Измерение в реальном масштабе времени и сигнализации;
  • Отсутствие чувствительности к другим газам (пары воды, пропан и др.);
  • Минимальные внешние помехи;
  • Расширенные возможности сохранения данных;
  • GPS-отслеживание, используя систему навигации по картам местности;
  • Программа постобработки с автоматической генерацией отчета;
  • Установка дополнительной видеокамеры.

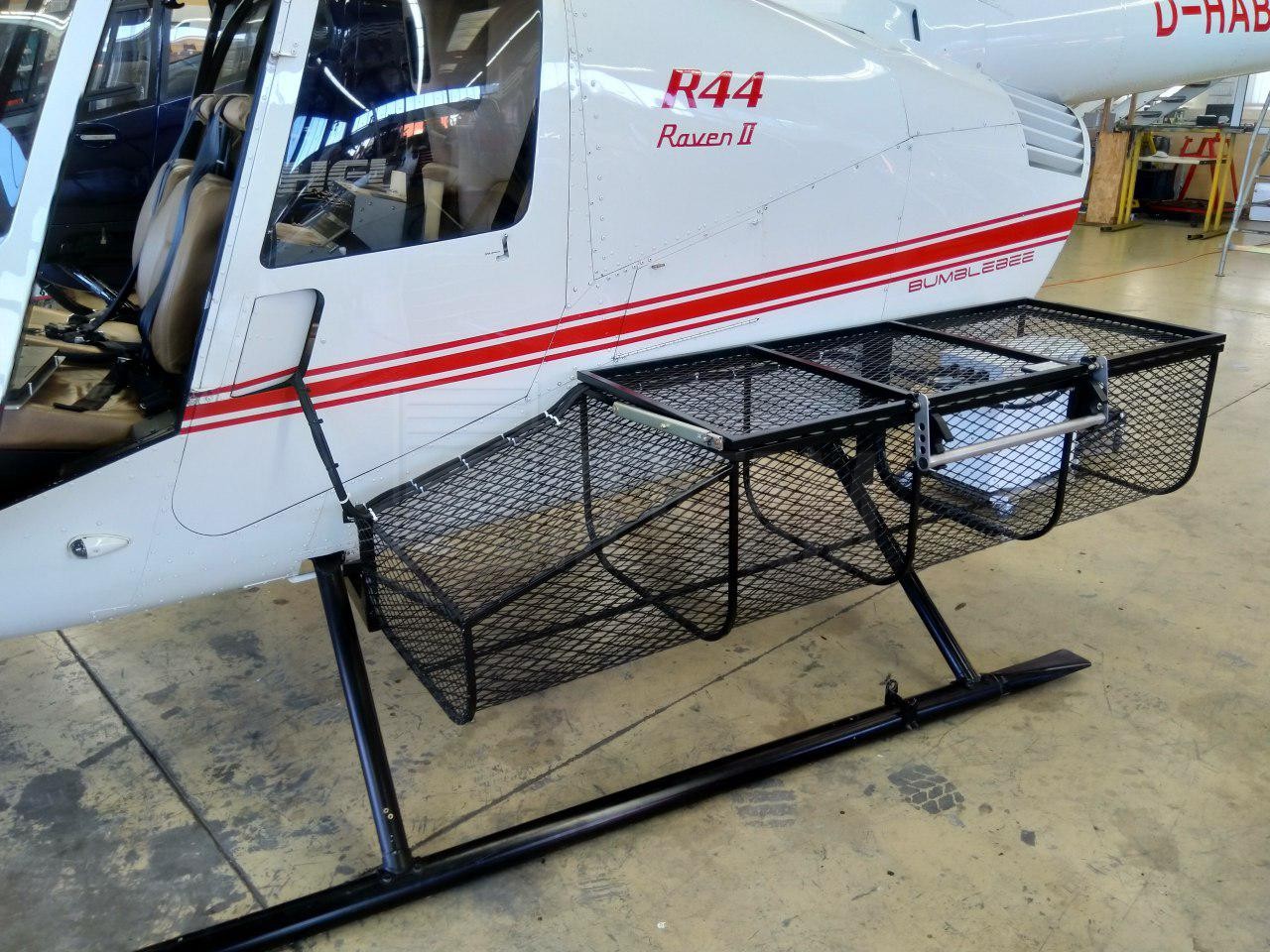

Изначальное назначение системы ALMA G4 mini – это применение на различных беспилотных летательных аппаратах (БПЛА), которые могут нести такую нагрузку. Этот прибор может использоваться и на различных небольших летательных средствах, например, на самолётах компании Cessna или на вертолетах типа R44, R22, Jet Ranger и др. Эта система работает в полностью автоматическом режиме при установке на БПЛА, или в случае её использования на пилотируемых летательных аппаратах, оператор может постоянно контролировать работу системы.

В качестве опции есть видеокамера. Видеосигнал передается в компьютер ALMA по кабелю ЛВС. Программное обеспечение видеокамеры интегрируется в программу системы ALMA (DLS Reporter), что позволяет оператору просматривать видеокадры в режиме онлайн. Оператор может включать запись видео и любых снимков во время обследования магистрального газопровода. Кроме того, снимки сохраняются автоматически при обнаружении утечек газа.

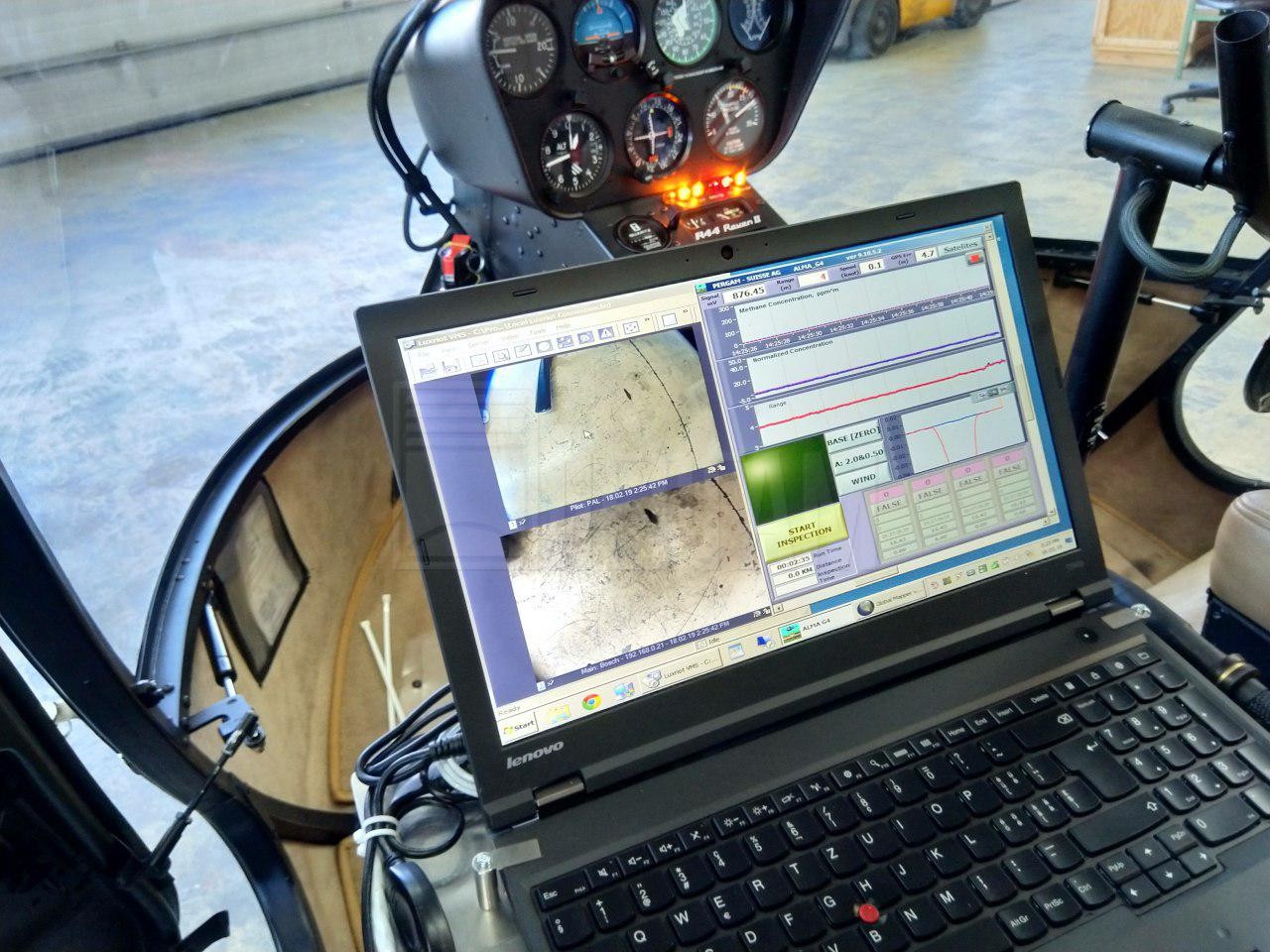

Программное обеспечение

Программное обеспечение системы ALMA используется во время обследования для следующих целей:

  1. управления системой;
  2. анализа сигналов с помощью интерфейса пользователя;
  3. измерений концентрации газа в реальном масштабе времени;
  4. управления видеокамерой;
  5. записи данных, включая GPS-координаты.

Программа обработки данных системы ALMA используется для анализа данных после обследования и формирования отчёта о найденных утечках и пройденной трассе. Отчет об обследовании включает в себя электронные карты и видеоизображения.

Технические характеристики Детектор метана ДЛС-Пергам (ALMA G4 mini)

Технические характеристики

  • Максимальная дальность детектирования                             150 м
  • Время измерений                                                                           0.04 с
  • Минимальное время обнаружения газа                                   0.08 с
  • Порог обнаружения                                                                        5 ppm*m (с 30 м)

10 ppm*m (с 50 м)
40 ppm*m (с 100 м)

  • Максимальная измеряемая концентрация                              20,000 ppm*m
  • Относительная погрешность измерения                                 1%
  • Режим работы лазера

Длина волны                                                                                  1.65 мкм
Длительность импульса                                                             150 мкс
Частота импульсов                                                                      5000 импульсов/с
Средняя мощность                                                                       60 мВт

  • Напряжение источника питания                                                12 В постоянного тока
  • Потребляемая мощность                                                             70 Вт (без камеры)

80 Вт (с камерой)

  • Рабочая температура                                                                    от - 10o C до +50o C

Видеокамера

  • Максимальный угол обзора                                                         30 градусов
  • Частота кадров записи                                                                 10 кадров/с
  • Формат видеоданных                                                                    .avi
  • Формат снимков                                                                             .jpg
  • Скорость передачи видеоданных                                              2 Гб/час

Компоненты системы ALMA G4 mini

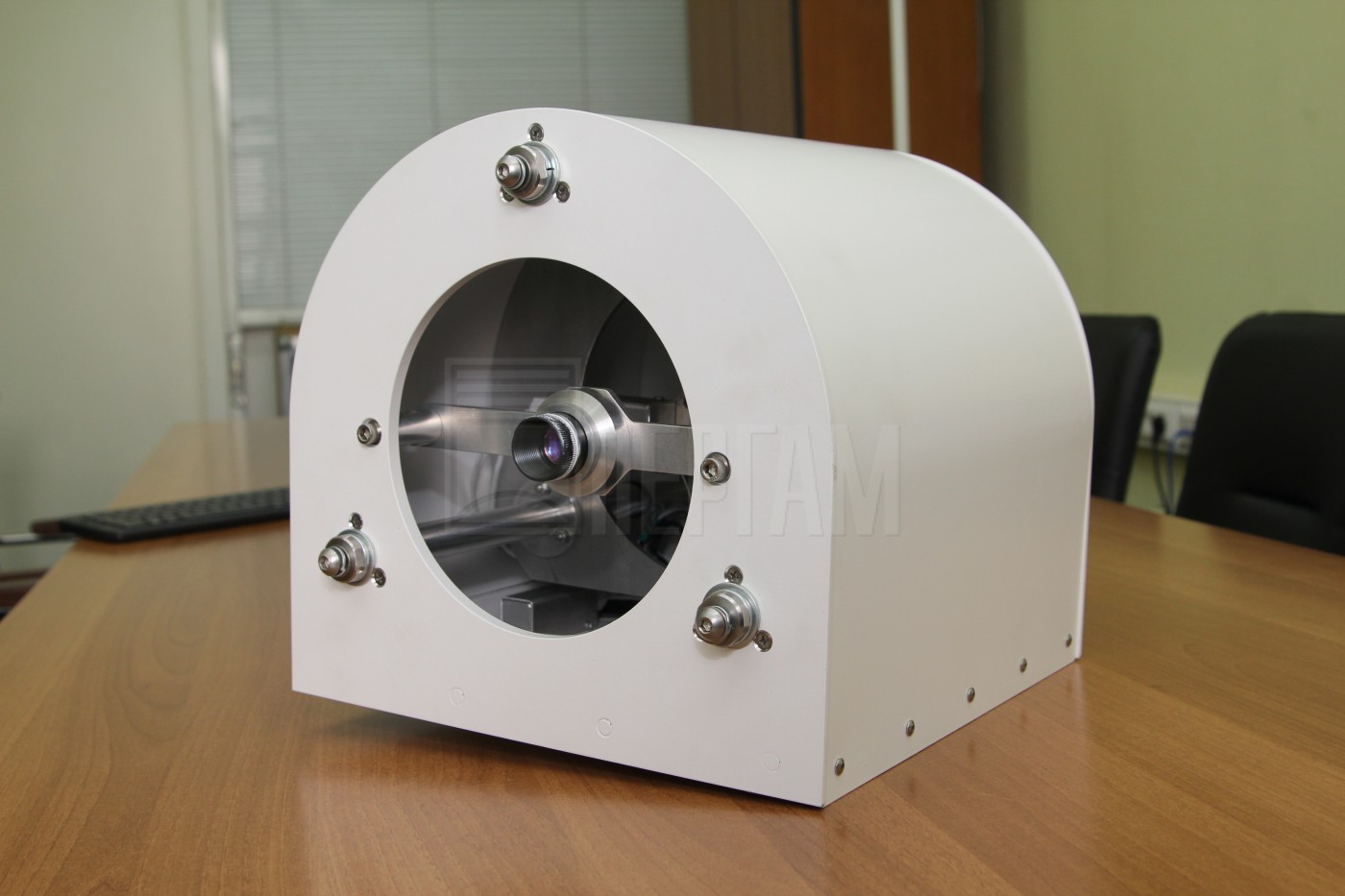

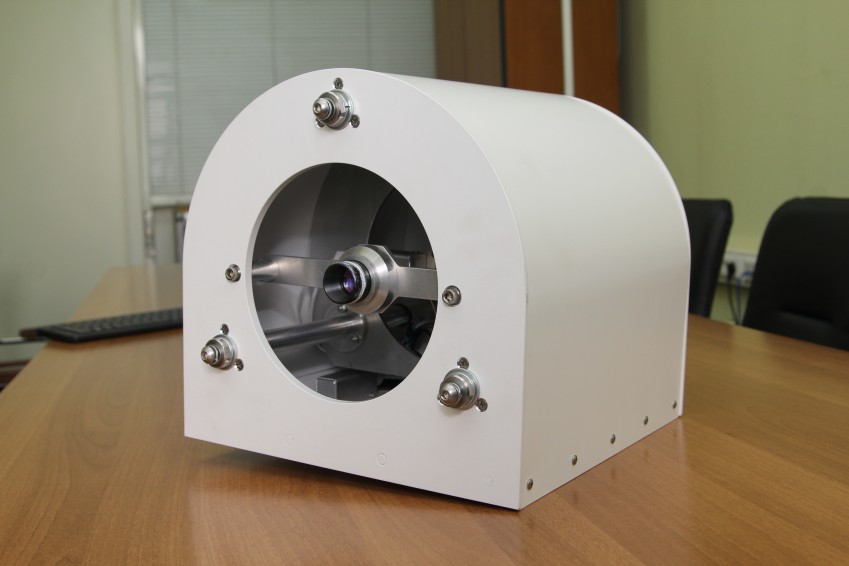

  • Оптический блок
    Размеры: 300 x 280 x 340 мм, вес: 7кг
  • Электронный блок
    Размеры: 250 x 160 x 350 мм, вес: 4 кг
  • Главный электрический кабель
    Максимальная длина: 5 м, вес 1.5 кг, максимальная длина: 1 м, вес 0.7 кг
  • Кабель источника питания
  • GPS-приемник
  • Программное обеспечение
  • Видеокамера (опция)
    Тип камеры - Moxa. Она может быть заменена другой камерой, если необходимо. Камера крепится вдоль оптического блока при проведении обследования.
  • Монитор + клавиатура (опция)
    Эти компоненты могут использоваться оператором для онлайн управления работой устройства или тестирования устройства. Они не используются во время работы устройства в автоматическом режиме.

Документы к Детектор метана ДЛС-Пергам (ALMA G4 mini)

Отзывы Детектор метана ДЛС-Пергам (ALMA G4 mini)

5
18.01.2023
Опыт использования
Более года
Достоинства
Обладает высокой чувствительностью и дальностью детектирования метана около 150 метров
Недостатки
Требуется опыт и определенные знания для эффективной работы с прибором
Комментарий
Новое поколение вертолетного прибора: выше точность детектирования, имеет большую дальность обнаружения утечек, имеет камеру для автоматической фото/видеосъемки местности с обнаруженной утечкой.
Проводили инспекцию на вертолете с предыдущим поколением ДЛС-Пергам более 10 лет. Прибор все еще работает, но морально устарел компьютер для работы с прибором, а новый такой ноутбук с такими разъемами не купить. Перешли на новое поколение ALMA, прибором более чем довольны, так как сохранились все плюсы предыдущего поколения
