Megger SVERKER 760

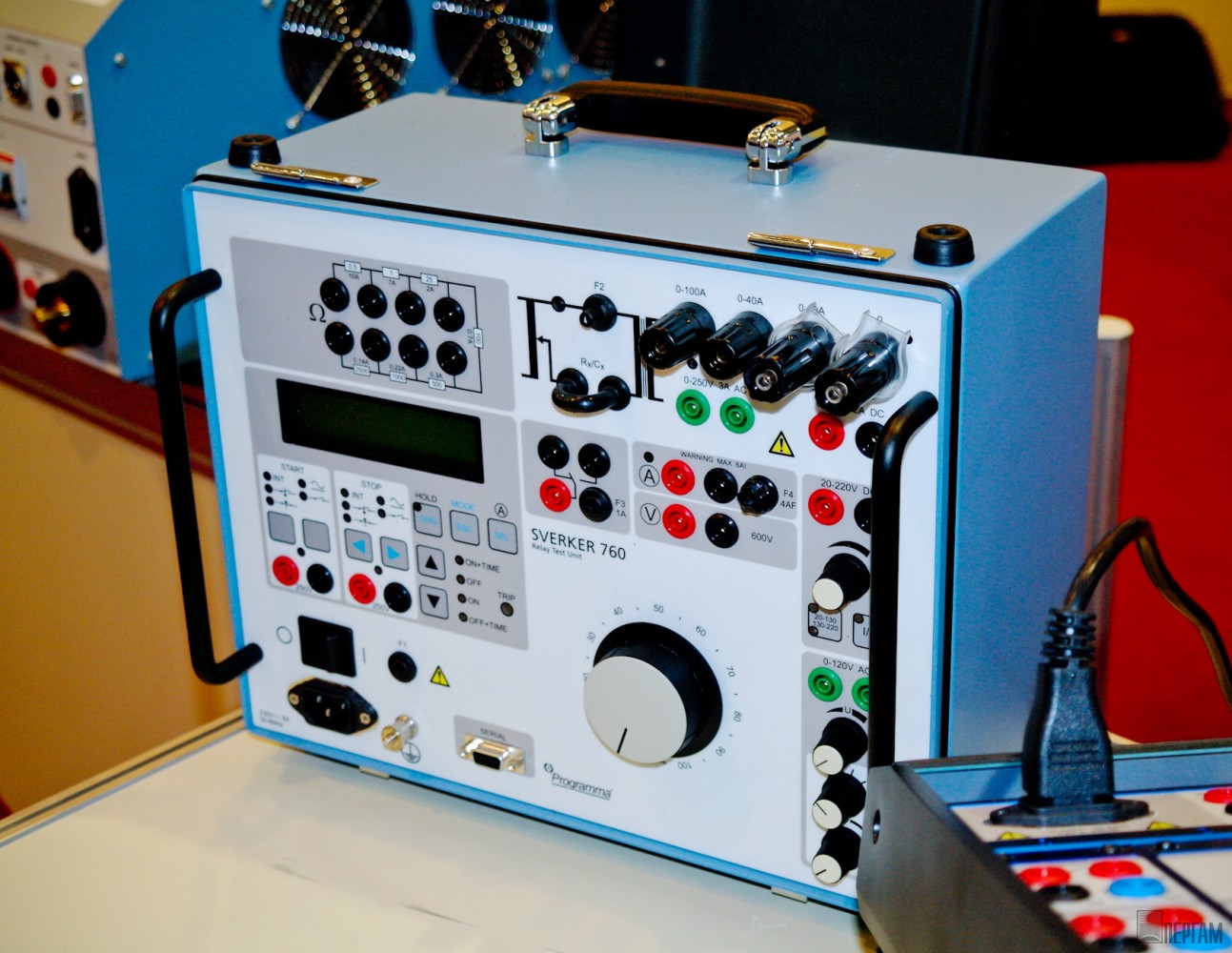

Тестер релейной защиты Megger SVERKER 760
Артикул: 21415
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
№ 47767-11
Megger SVERKER 760
описание в pdf

Тестер СВЕРКЕР 760 способен испытать также трехфазную защиту пофазно, а также системы релейной защиты, которые требуют сдвига фаз, возможно тестирование устройств АПВ. Это инженерный инструмент, имеющий наглядную и удобную панель управления, которая позволяет пользователям приступать к работе немедленно, не затрачивая значительного времени на подготовку оборудования. Тестеры SVERKER 750/760 имеют множество функций, позволяющих тестировать реле максимально эффективно.

Прибор для проверки релейной защиты SVERKER 760 внесён в Госреестр (№ 47767-11). Производитель — компания «Megger Sweden AB», Швеция. Прибор выполнен в жестком кейсе для полевого использования, за 20 лет эксплуатации в России ни одного отказа из более 500 приборов.

SVERKER 760 – это лучший тестер РЗИА. Например, его мощный блок измерения может отображать (в дополнение к времени, напряжению и току) значения Z, R, X, S, P, Q, угла сдвига фаз и cos φ. Вольтметр также может быть использован как 2-ой омметр (при тестировании, например, дифференциальных реле). Все величины отображаются на одном простом для чтения дисплее. Вы также можете оперативно проводить испытания оборудования направленной защиты с помощью встроенного источника регулируемого напряжения.

Прибор Sverker760 предназначен для тестирования:

  • реле максимального тока
  • реле максимального тока с обратно–зависимой временной характеристикой
  • реле минимального тока
  • реле защиты от замыкания на землю
  • направленные реле максимального тока
  • направленные реле защиты от замыканий на землю
  • реле максимального напряжения
  • реле минимального напряжения
  • направленные реле напряжения
  • реле направления мощности
  • реле с выдержкой времени
  • тепловые реле
  • реле, определяющие коэффициент мощности
  • дифференциальные защиты (дифф. схемы)
  • дистанционные защиты (фаза за фазой)
  • реле защиты, реагирующие на появление составляющих токов обратной последовательности
  • защита от перегрузки двигателя
  • устройства АПВ
  • отключающие реле
  • реле регулирования напряжения
  • реле свободного расцепления
  • реле максимального импеданса (Z больше, чем …)
  • реле минимального импеданса (Z меньше, чем …)

Дополнительные возможности:

  • построения кривых намагничивания
  • проверка коэффициента трансформации ТТ и ТН
  • измерение нагрузки вторичной цепи для устройств релейной защиты
  • измерение комплексных значений импеданса и мощности

Программное обеспечение для PC для приборов SVERKER 750/760

Программное обеспечение (ПО) SVERKER Win существенно облегчает работу в полевых условиях, обеспечивая более высокое качество отчетов. ПО SVERKER Win позволяет Вам управлять работой приборов SVERKER с помощью PC. При этом прибор SVERKER подключают к последовательному порту PC. Результаты испытаний могут быть непосредственно представлены в виде таблицы или графика, либо с использованием внешней программы, например Microsoft? EXCEL. ПО SVERKER Win также обеспечивает возможность легкого доступа к инструкциям по необходимым соединениям, инструкциям по проведению испытаний и другой информации, которая заранее подготовит Вас к выполнению испытаний. Параметры-настройки, которые Вы сделали в приборе SVERKER, также будут сохранены в файле, и, таким образом, когда Вы в следующий раз захотите провести испытание такого же или подобного реле защиты, все что Вы должны будете сделать для настройки прибора SVERKER – это открыть этот файл.

Приборы SVERKER и FREJA для тестирования РЗиА отличаются от своих аналогов повышенной надежностью, точностью, малым весом, простым русскоязычным меню и мощным измерительным блоком – это позволит вашим специалистам гарантированно сохранить в технически исправном состоянии дорогостоящее электрическое оборудование и при этом повысить эффективность и скорость испытаний устройств релейной защиты. Приборы полностью русифицированы и внесены в Государственный реестр средств измерений. Краткие характеристики приведены в Приложении. Кроме этого, мы можем провести техническую демонстрацию с обучением вашего персонала или предоставить прибор в опытную эксплуатацию.

Технические характеристики Megger SVERKER 760

Технические характеристики SVERKER 750/760

Технические характеристики справедливы при номинальном входном напряжении и температуре окружающей среды +25°С.

Параметры окружающей среды

Область применения

Прибор предназначен для использо- вания в высоковольтных подстанциях и промышленном оборудовании

Температура

Рабочая

От 0°С до +50°С

Хранения и
транспортировки

От -40°С до +70°С

Влажность

5% - 95%, без конденсации влаги

Соответствие европейским стандартам

LVD
(Low Voltage Directive)

Директива о низком напряжении
73/23/ EEC с дополнением 93/68/EEC

EMC ( электромагнит-                          ная совместимость)

Директива EMC 89/336/EEC с дополе- ниями 91/263/EEC, 92/31/EEC и 93/68/EEC

Общие характеристики

Напряжение сети

115/230 В переменного тока, 50/60 Гц

Потребляемая
мощность (макс)

1380 Вт

Защита

Тепловой выключатель, автоматическая
защита от перегрузки

Размеры

Прибор

350 х 270 х 220 мм

Кейс для
транспортировки

610 х 350 х 275 мм

Масса

SVERKER 750

17,3 кг

26,3 кг (с дополнительными принадлеж- ностями и кейсом для транспортировки)

SVERKER 760

17,9 кг

26,9 кг(с дополнительными принадлеж- ностями и кейсом для транспортировки)

Набор испытатель- ных проводов с 4 мм составными плавкими предохранителями

2 х 0,25 м, 2,5 мм2

2 х 0,5 м, 2,5 мм2

8 х 2,0 м, 2,5 мм2

Тестовые провода с наконечниками-клещами

2 х 3,0 м, 10 мм2

Дисплей

Жидкокристаллический дисплей

Доступные языки

английский, испанский, немецкий,
французский, чешский, шведский
