Линия автономных систем диагностики частичных разрядов Techimp Линия PDCheck
Артикул: 21499
Цена по запросу
Поставляется в минимальные сроки
Techimp Линия PDCheck
описание в pdf

Линия приборов PDCheck состоит из трех различных конфигураций основанных на одном аппаратном обеспечении, позволяющих использовать функционал прибора в зависимости от характеристик исследуемого оборудования:

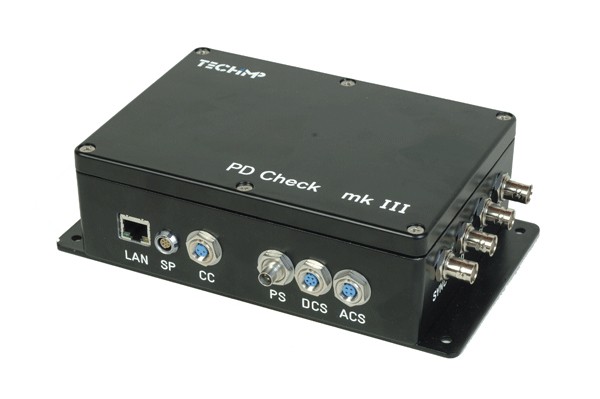

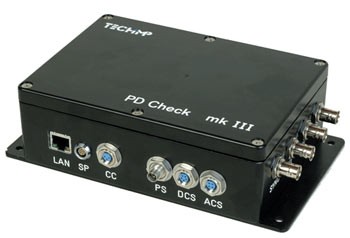

Techimp PDCheck - прибор, разработанный для самого дорогостоящего электрического оборудования. PDCheck имеет все необходмые возможности для мониторига и диагностики.

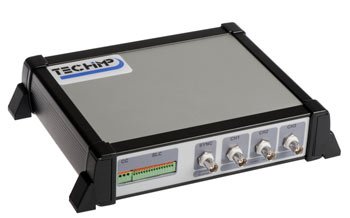

Techimp SmartCheck - направлен на работу с электрическими системами меньшего размера, интегрированных в систему SmartGrid.

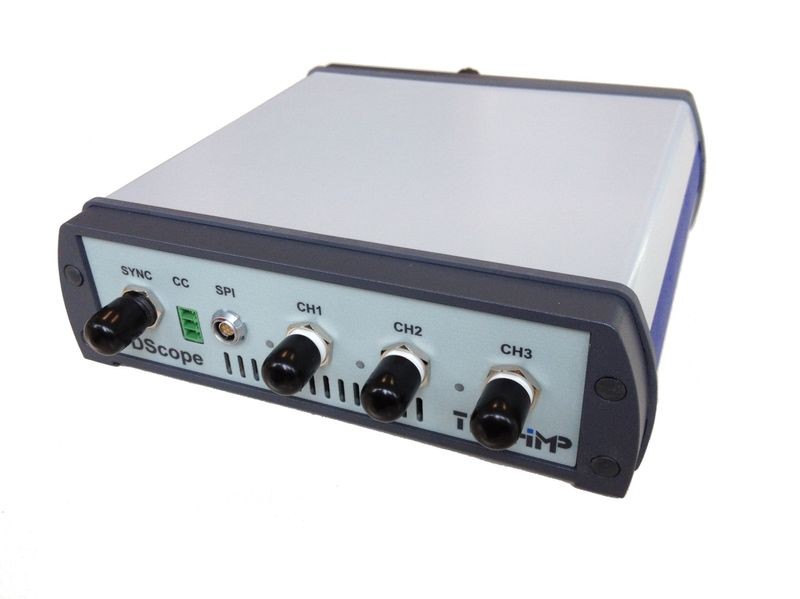

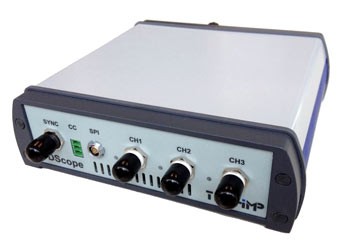

Techimp PDScope - разработан для интеграции Платформу мониторинга Techimp (TiMS)

Автономная система диагностики ЧР электрических систем среднего и высокого напряжения

PDCheck имеет 3 канала сбора сигналов частичных разрядов, 1 канал синхронизации(опорная фаза) и цифровой коммуникационный порт с 7 каналами сбора данных о других диагностических параметрах (например, напряжение, ток, температура, влажность, вибрации и т.д.), которые контролируются и анализируются для целей диагностики. Кроме того, он имеет 1 релейный выход (сухой контакт) и несколько опций по интеллектуальному анализу трендов и сигнализации (логика этих опций программируема, и может быть задана пользователем). Карта памяти Compact Flash позволяет безопасно сохранять большие объемы данных.

Преимущества

  • Инновационный инструмент для записи, хранения и обработки данных ЧР
  • Широкополосный модуль - быстрая обработка данных и большой объем памяти
  • Гибкость. Идеальный прибор для непрерывного или периодического оперативного промышленного контроля и мониторинга трехфазного электрооборудования
  • Мощный детектор ЧР-сигналов и анализатор формы волны
  • Диагностические инструменты с использованием размытой логики и статистическая обработка данных
  • Компактный, 3 канала для одновременного захвата цифровых данных

Прибор PDCheck обеспечивает непрерывный поток необработанных и предварительно обработанных данных. Учитывая специфику измерений частичных разрядов, сигналы квантуются с помощью цифрового преобразователя с частотой 100 миллионов выборок в секунду, что позволяет получать полную форму сигнала для дальнейшей обработки оператором как альтернативы. Расчет характеристик импульсов, выполняемый в PDCheck, позволяет оптимизировать поток данных с одновременным выделением частичных разрядов на карте T-F (время-частота) и подавлением шума.

Система может быть оборудована разъемом RJ45 или оптоволоконным портом связи по Ethernet, а управление системой выполняется через ноутбук или карманный компьютер. Полное дистанционное управление доступно через Internet- или Ethernet-модем. Также может применяться система предупреждения по e-mail. PDCheck объединяет функции системы детектирования и анализа частичных разрядов (цифровой осциллограф и анализатор спектра). Фактически система может получать графические изображения распределения частичных разрядов, визуализировать и анализировать сигналы, а также получать спектральные характеристики импульсов. PDCheck может быть использован для непрерывного или периодического оперативного промышленного контроля и мониторинга оборудования.

Применение

PDCheck применяется для контроля качества и периодических проверок:

  • Кабелей и аксессуаров (муфт и разъемов);
  • Электрических генераторов и моторов;
  • Силовых и измерительных трансформаторов;
  • Выключателей с газовой или воздушной изоляцией;
  • Изоляторов наружной установки для ЛЭП (оценка загрязняющего воздействия).

Techimp предлагает широкий выбор датчиков, фильтров и преобразователей сигнала для любых условий захвата ЧР и измерений в электрических цепях.

Технология Techimp

Патентованная технология Techimp обеспечивает возможность классифицировать различные ЧР-феномены на основе формы волны, позволяя проводить дальнейший анализ отдельно на каждой выборке. Таким образом повышается вероятность идентификации источника ЧР, и эта задача становится доступной даже не очень опытным операторам.

Технология дискретизации Techimp эффективно устраняет паразитные шумы. Система классификации Techimp  показала, что шумовые сигналы существенно отличаются от частичных разрядов, поэтому успешно отделяет ЧР-феномены от импульсов, вызванных помехами.

Приборы Techimp анализируют форму волны каждого, выделяя ширину полосы и эквивалентное время, распределяя их в разные группы на частотно-временной карте. Таким образом, каждая группа соответствует определенной причине возникновения ЧР-феномена: распределенные микрополости, пазовые разряды или шумы во вращающихся электромашинах).

Технические характеристики Techimp Линия PDCheck

Технические характеристики

Широкополосный канал захвата ЧР
Диапазон захвата 100МСм/с, 3 ЧР канала
Ширина полосы 16 кГц - 30 МГц
Разрешение 10 бит
Максимальная частота дискретизации 100МСм/с
Диапазон входного напряжения 1 ÷ 4000 мВ пик-пик
Чувствительность на входе < 1.0 мВ пик-пик
Сопротивление на входе 50 Ом
Разъем BNC
Входной канал высокого напряжения IEC 60270
ЧР-канал 1 канал с 12-битным аналогово-цифровым конвертером @ 12МС/с
Триггерный режим
Предварительная запись
  • 0-100% @ 10мкс
  • 0-50% @ 20мкс
  • 0-25% @ 40мкс
Мертвое время 1 мкс, прерывистое
Входные каналы для сигналов переменного тока
Количество 3 канала
Ширина полосы 0,2 - 5000 Гц
Разрешение 14 бит
Максимальная частота дискретизации 20 кГц
Диапазон входного напряжения 15 В пик-пик
Сопротивление на входе 10 МОм
Входные каналы для сигналов постоянного тока
Количество 4 канала
Разрешение 14 бит
Максимальная частота дискретизации 20 кГц
Диапазон входного напряжения 0+2 В
Сопротивление на входе 1 МОм
Улучшенный канал синхронизации
Диапазон входного напряжения 5 - 200 В пик-пик, связанный по постоянному току. Выбор диапазона через ПО.
Частотный диапазон 0.1 - 1000 Гц
Сопротивление на входе 10 МОм
Стабилизатор напряжения Искра 230 В постоянного тока ±20%
Разъем BNC
Частота тестового напряжения
Погрешность по фазе <1°
Хранение данных
Flash-карта памяти 1 Гб
Обмен данными
Физический интерфейс Ethernet (100-base FX, 10-base FX)
Разъемы №4 BNC Type connectors
№2 Type female connectors
№1 Type female connector
№1 Fisher conn. DBPC 102
№1 RJ-45 Type connector
№2 Standard ST FO connectors
№ 1 Dry Contact connector
Данные окружающей среды
Температура От -5 до 50 °C
Влажность 90%, без конденсации
Высота ≤2000м
Источник питания
Напряжение 5 В постоянного тока, макс 2А
Размеры и вес
Габариты 250 x 135 x 55 мм
Масса 1 кг
Международная гарантия
1 год

Комплектация PDCheck

  • Портативная версия (автономная)
  • Датчики для сбора данных о других диагностических параметрах (анализ растворенного газа, тангенс дельта, вибрация и т.д.)
  • ПО для соответствия стандартам IEC 60270
  • Внешний GPS-модуль
  • Внешний Edge-модем
  • Flash-карта памяти до 8Гб
