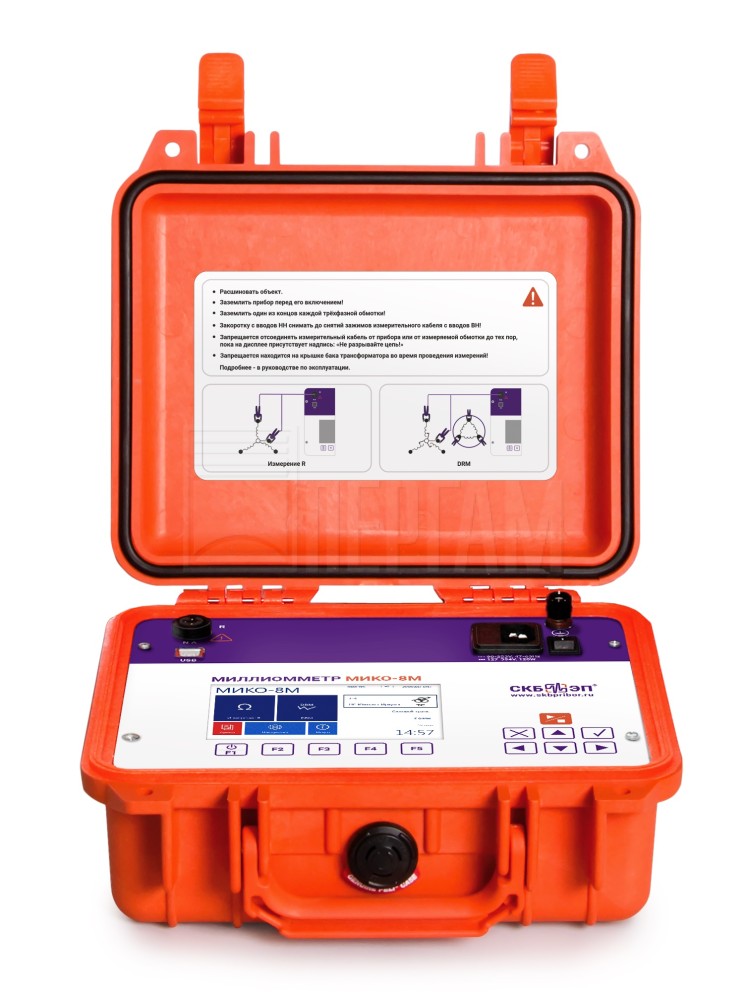

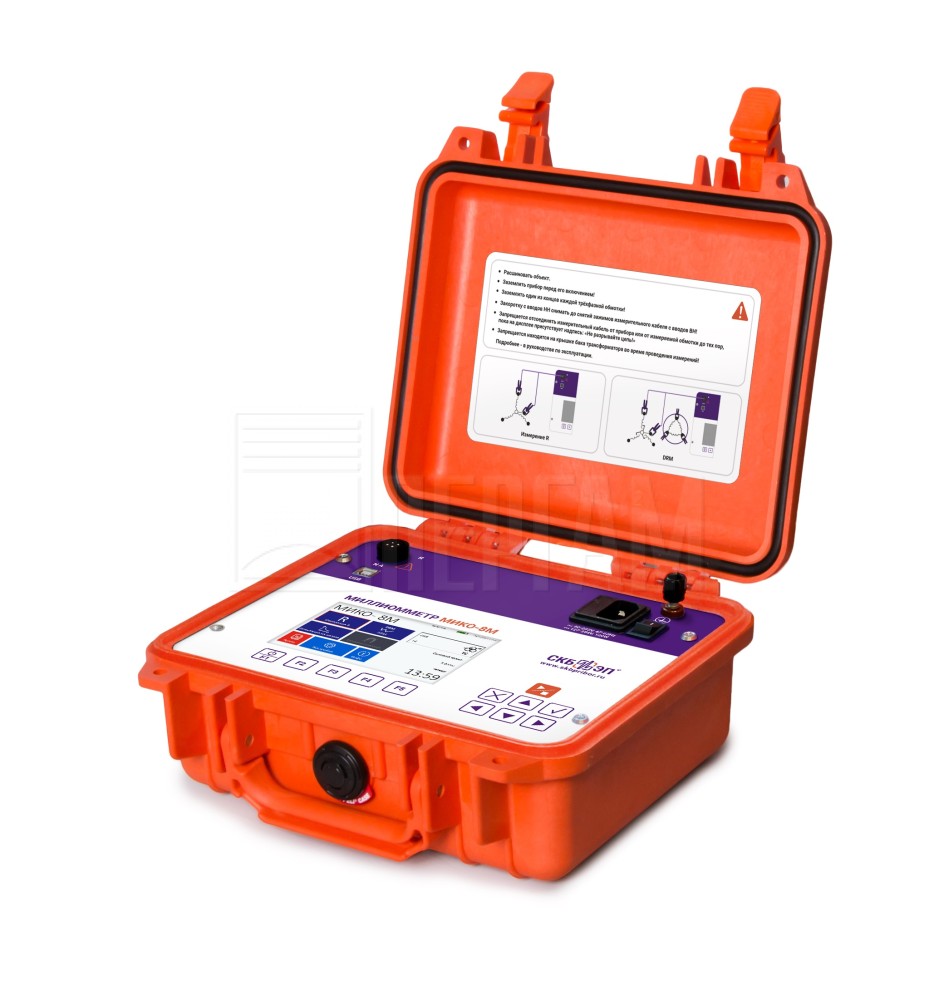

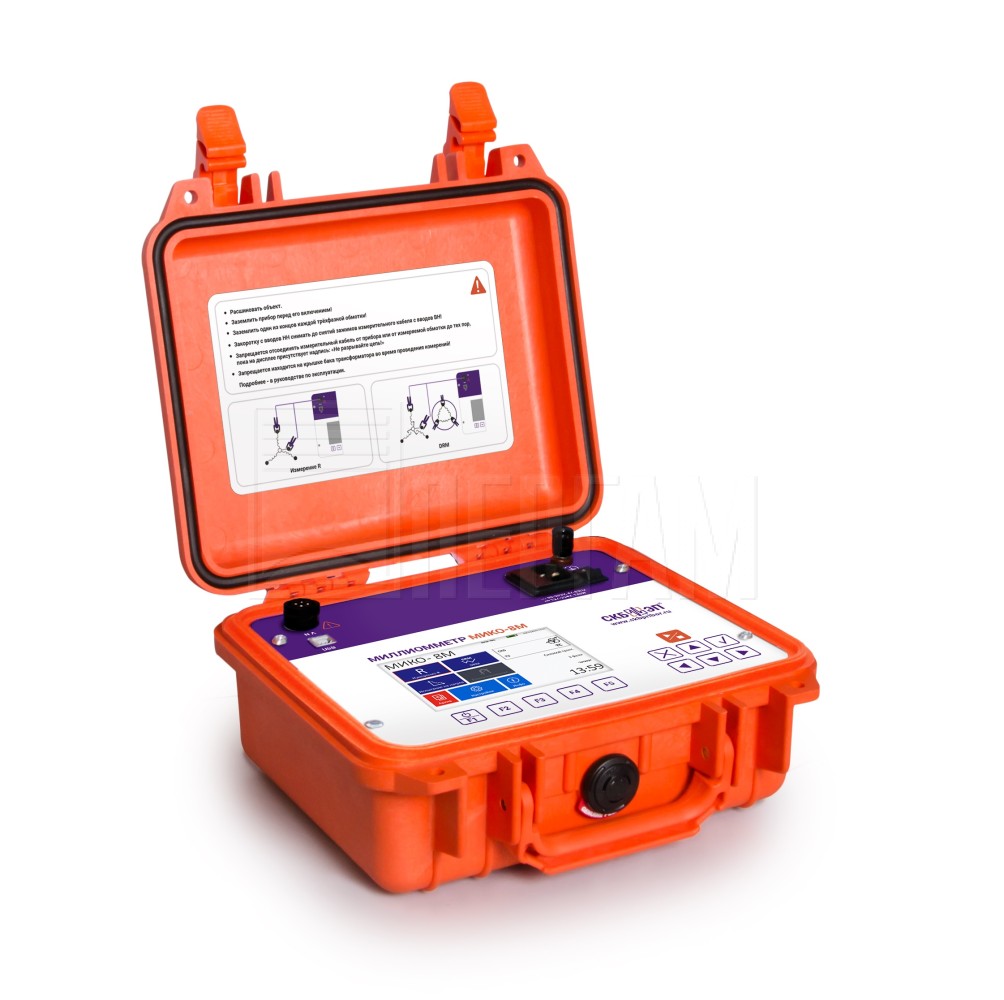

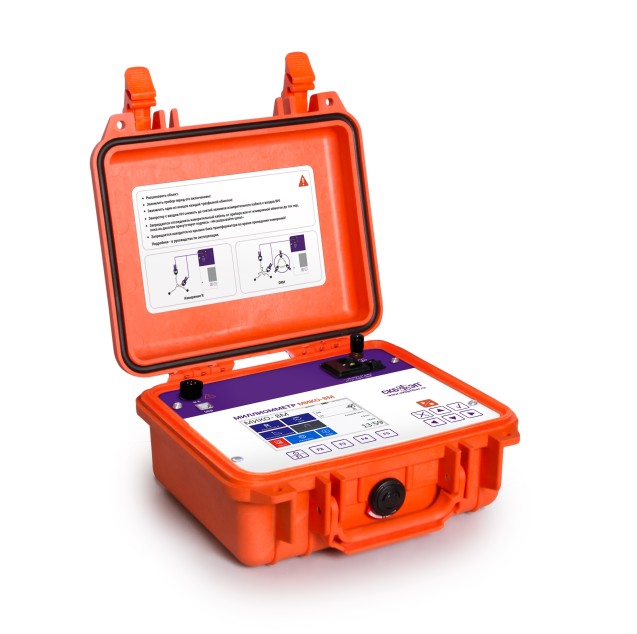

Миллиомметр МИКО-8М

Прибор для измерения сопротивления постоянному току
Артикул: 22704
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года
Миллиомметр МИКО-8М
описание в pdf

Прибор для измерения электрического сопротивления в диапазоне от 10 мкОм ÷ 10 кОм на токе до 10А

  • Измерения электрического сопротивления постоянному току: обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью; резисторов, проводов, шин и других цепей, не содержащих индуктивность;
  • Измерения переходного электрического сопротивления контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.

Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высоко индуктивной нагрузки и компенсацию термо э.д.с. во внешней цепи.

Встроенные специализированные режимы измерения для различных объектов, учитывающие их специфические особенности (резистивный, индуктивный, трансформатор напряжения, трансформатор тока, силовой трансформатор, двигатель, генератор, компенсатор фильтр подключения и магнит).

Режим «Безразборной проверки РПН» позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим основан на методе DRM и заключается в измерении силы тока через обмотку, в которую включено устройство РПН. В процессе переключения с отвода на отвод измерительный ток не успевает до конца установиться, и его измерение выполняется с большей погрешностью, чем при статистических измерениях в режиме миллиомметра.

Полная автоматизация процесса измерений

  • Автоматическая остановка измерения - пользователю не надо самостоятельно выбирать момент завершения измерения;
  • Определение работоспособности (исправен/неисправен) трансформатора: расчет относительных отклонений сопротивлений обмоток между собой;
  • Определение точного места неисправности трансформатора: пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник или звезда, в сопротивления фазных обмоток;
  • Определение соответствия показателей трансформатора паспортным значениям: Пересчет сопротивления при текущей температуре в сопротивление при паспортной температуре;
  • Расчет температуры обмотки трансформатора.

Результаты измерения автоматически сохраняются в энергонезависимой памяти прибора и в дальнейшем могут обрабатываться на персональном компьютере с помощью специализированной программы посредством USB.

Сенсорный экран и аккумуляторное питание (на выбор пользователя).

Технические характеристики Миллиомметр МИКО-8М

Технические характеристики

Характеристики

Значение

Диапазон измерений электрического сопротивления

10мкОм ÷ 10кОм

Пределы допускаемой основной погрешности измерений сопротивления, не более

Сила измерительного тока, А

0,00050 ÷ 10,0

Диапазон измерений силы тока в режиме без разборной проверки РПН трансформаторов (DRM), А

0.1-10

Пределы допускаемой основной абсолютной погрешности измерений интервалов времени, мс

,

где tx- измеренное значение интервала времени, с

Максимальная потребляемая мощность, Вт, не более

150

Сетевое напряжение питания:

переменного тока (действующее значение), В постоянного тока, В

От 90 до 253

От 127 до 354

Продолжительность работы от АКБ в режиме ожидания или при выходной мощности 1 Вт, ч, до

8

Продолжительность заряда полностью разряженной

аккумуляторной батареи, часов, не более

3

Габаритные размеры измерительного блока, мм

270×250×130

Температурный диапазон эксплуатации,ºС

-20 ÷ +55

Степень защиты измерительного блока от окружающей среды в транспортном положении

IP64

Степень защиты измерительного блока от окружающей среды в рабочем положении при открытой крышке

IP40

Масса измерительного блока с аккумулятором, кг

не более 4,0

Межкалибровочный период

3 года

Межповерочный период

3 года

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-8М
СКБ049.00.00.000
Прибор и сопроводительная документация, кабель сетевой, кабель USB, провод заземления, комплект для проверки работоспособности прибора и укладочный комплект
Измерительный блок МИКО-8МА
СКБ049.00.00.000-01
Прибор и сопроводительная документация, кабель сетевой, кабель USB, провод заземления, комплект для проверки работоспособности прибора, укладочный комплект + встроенный аккумулятор.

Дополнительная комплектация (по заказу)

Наименование, Индекс Применение
Кабель измерительныйСКБ032.18.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 40 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам. (желтый, зеленый и красный)
Кабель измерительныйСКБ032.12.00.000 Кабель для измерения с земли ТС - 35кВ. Позволяет проводить контроль с крышки трансформатора (35кВ ÷ 500кВ). Кабель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Зажимы типа "крокодил" с зевом до 80 мм. Длина 8,5м.

Возможна комплектация 3-мя кабелями для одновременного подсоединения к 3-ём фазам (желтый, зеленый и красный).
Потенциальный пружинный контакт (черный и красный)СКБ23.21.00.000/-01 Для удобного подключения к шпильке ввода. Рекомендовано к совместной эксплуатации с кабелем СКБ032.12.00.000.
Потенциальный штыревой контакт (черный и красный)СКБ023.22.00.000/-01 Для удобного подключения к шпильке ввода. Рекомендовано к совместной эксплуатации с кабелем СКБ032.12.00.000.
Кабель измерительныйСКБ032.19.00.000 Измерение сопротивлений по четырехзажимной схеме в индуктивных и безиндуктивных цепях. В комплекте с двумя щупами в красной и черной изоляции, а также с изолированными зажимами типа "крокодил" А25С (красный и черный). Длина 3м.
Кабель измерительный с быстродействующей струбцинойСКБ032.26.00.000 Зажим кабеля укомплектован быстродействующей струбциной, обеспечивающей моментальное присоединение к шпилькам вводов благодаря наличию кнопки у его основания. Зев до 103мм. Длина 8,5 м.
Удлинитель к измерительным кабелямСКБ031.20.00.000 Для измерения с земли всех ТС (35кВ ÷ 500кВ) Рекомендован к совместному применению с измерительными кабелями СКБ031.18.00.000 (зев до 40 мм.) и СКБ031.21.00.000 (зев до 80 мм.).
Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5 м.
Кабель закорачивания со струбцинойСКБ032.13.00.000/-01/-02 Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Закоротка содержит 3 струбцины, соединенные медными жилами. Данные кабели для устройств РПН силовых трансформаторов - G50 (зев струбцины 45 мм.), G75 (зев струбцины 70 мм.) и G100 (зев струбцины 85 мм.). Применяется для однофазного ТС и трехфазных ТС со следующими схемами соединения обмоток: Yн/Y; Yн/∆; Yн/∆/∆; Y/∆; ∆/Yн; ∆/∆.
Кабель закорачиванияСКБ035.31.00.000 Для использования метода DRM необходимо выбрать один из кабелей закорачивания для замыкание вторичных цепей.
Состоит из 3-х закороток одинаковой длины 12 м. На обоих концах провода закороток припаяны зажимы типа «крокодил». Данный кабель для устройств РПН силовых трансформаторов и автотрансформаторов. Применяется для всех одно- и трехфазных автотрансформаторов, а также трехфазных ТС со схемами соединения обмоток Yн/Yн и Y/Yн.
Добавочный резисторСКБ032.25.00.000 Для использования метода DRM необходимо выбрать добавочный резистор для контроля РПН при полном сопротивлении обмотки меньше 0,5 Ом.
Кабель питания от аккумулятораСКБ031.17.00.000 Кабель для питания прибора от внешнего аккумулятора (например, автомобильного).
Выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 5м.
Переходник для образцовой катушкиСКБ023.12.00.000 Для поверочных лабораторий: проведение поверки / калибровки прибора.
Сумка для кабелей и документацииСКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору МИКО-8.

При заказе любого измерительного кабеля (СКБ032.18.00.000 или СКБ032.12.00.000) совместно с удлинителем (СКБ031.20.00.000) и кабелем питания от аккумулятора (СКБ031.17.00.000), либо при заказе комплектующих на сумму не менее 36 000,00 руб. сумка к прибору МИКО-8 - в подарок.
Поверка прибора МИКО-8 Поверочный интервал 3 года.
Штанга-манипулятор Штанга предназначена для удобного присоединения измерительных кабелей прибора к вводам трансформатора.

Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей. По заказу длина 1,5 м, 2,0 м, 3,3 м.
