Кабельный локатор Locator set

Прибор для обнаружения повреждений кабельных линий
Артикул: 21513
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

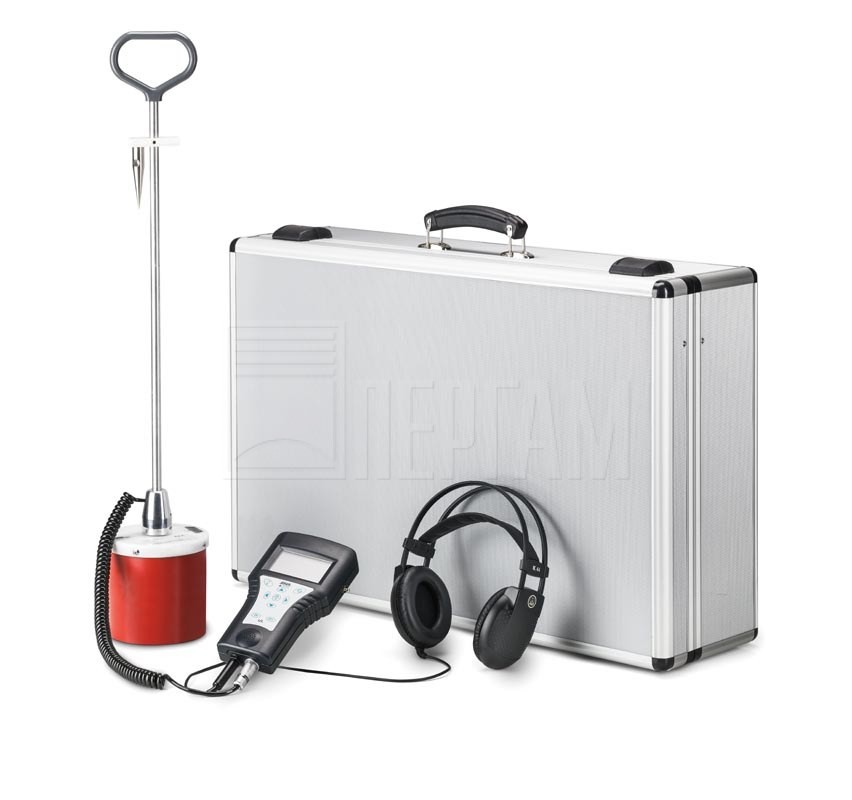

Кабельный локатор Locator set
описание в pdf

Система локализации мест повреждений кабелей Locator Set

Система локации Locator Set используется для точного определения мест повреждения и расположения подземных кабелей и трассировки металлических газовых и водопроводных труб. При использовании локатора с дополнительными принадлежностями, Locator Set становится универсальной и незаменимой системой при обслуживании электрических сетей, промышленных и коммунальных систем водоснабжения.

В комбинации с генераторами импульсных напряжений SSG/STG или генератором сигналов звуковой частоты (TG20/50 и TG600), локатор UL 30 используется для локализации отказов (дефектов) в кабелях определения положения (обнаружения) трасс прокладки зарытых в грунте кабелей или металлических труб, измерения времени распространения, локализации дефектов в кабельной оболочке, совместного определения положения (обнаружения) трассы прокладки и локализации дефектов.

Система LOCATOR SET применяется для решения следующих задач:

  • точная локация неисправностей кабелей, используя акустический метод;
  • точная локация неисправностей кабелей с использованием т.н. эффекта скручивающего поля (Twist method), который реализуется с помощью;
  • мощного радиочастотного генератора TG 20 / 50;
  • измерение времени распространения звука между моментом ввода магнитного импульса и моментом появления шума пробоя для точного
  • определения положения неисправности кабелей, например, кабелей, расположенных в трубах (универсальный локатор UL 20);
  • трассировка кабелей и металлических газовых и водопроводных труб;
  • оценка глубины залегания кабелей и металлических труб;
  • идентификация кабелей;
  • детектирование кабелей, находящихся под напряжением;
  • локация кабелей и мест их соединений.

Комплект аппаратуры системы локатора звуковой частоты предназначается исключительно для определения (обнаружения) трассы прокладки и локализации дефекта в электрических кабелях и в металлических газопроводных и водопроводных трубах.

Основные принципы работы комплекта:

Универсальный приемник UL 30 используется совместно с устанавливаемым на поверхности грунта наземным микрофоном BM 30 и генератором высоковольтных импульсов напряжения (Syscompact 2000) для поиска места повреждения в кабельной линии. При использовании встроенных в BM 30 средств измерения времени распространения акустического сигнала может быть измерена и оценена разность между моментами времени прихода электромагнитного импульса и приемом акустического сигнала пробоя. На основе этого UL 30 воспроизводит расстояние до дефекта и индицирует, достигли ли вы места дефекта или отдаляетесь от него. Это является особенно полезным для дефектов в кабелях, акустическая локализация которых затруднительна.

В комбинации с передатчиком сигналов звуковой частоты (TG 20/50) и катушкой (SP 30) локатор UL 30 используется для трассировки маршрутов и оценки глубины залегания кабельных линий. В соответствии с методом формирования ступенчатого напряжения может производиться локализация дефектов в оболочке при использовании имеющихся в комплекте поставки двух заглубляемых в грунт зондов.

С помощью генератора звуковых частот (TG20/50 или TG600) в кабеле создается электромагнитное поле. Его распознание осуществляется - в зависимости от метода поиска и измерения - при помощи электромагнитного датчика.

Принятый электромагнитный и акустический сигнал усиливается приемником звуковой частоты UL 30 и выводится на индикатор. Воспроизведение сигнала происходит:

  • акустически - через встроенный динамик или подключенные наушники
  • оптически - встроенный жидкокристалличсекий монитор

При дополнительной локализации с генератором импульсного тока SSG магнитный импульс выводится на дисплей. Шум пробоя воспринимается наушниками или динамиком. Измерение времени прохождения сигнала - временная разницу между магнитным и акустическим импульсом. Минимальная разница по времени указывает на место дефекта.

Особые преимущества

  • Если дефект кабеля локализуется тяжело, акустическое измерение замедления звука помогает идентифицировать места дефекта
  • Повреждения кабелей проложенных в трубах, можно точно определить проводя измерения над кабельной трассой

Технические характеристики Кабельный локатор Locator set

Технические характеристики

Технические данные UL 30

Трассировка
Частоты в поисковой катушке 2 кГц, 10 кГц, по желанию заказчика
Пассивный приём 50 / 60 Гц
Чувствительность < 10 nA
Общие
Фильтр цифровой
Усиление ≥ 120 дБ, устанавливаема
Выход для наушников 3–польное гнездо, 6,3 мм
Рабочая температура ‐20C….+55C
Питание 4 x 1.5 В Mignon (IEC LR 6)
Длительность работы прим. 40 ч.
Вес 550 г.

Технические данные TG 20 / 50

Выходная мощность 0 ‐ 50 ВА при сетевом питании,
0 ‐ 20 ВА при автономном питании
Сила тока на выходе Макс. 8 А
Frequenzen 2 частоты
2 кГц ± 0,1 % КНИ ≤ 1,5 % при 4 ВА
10 кГц ± 0,1 % КНИ ≤ 3 % при 4 ВА
Импеданц на выходе в 7 ступенях, 1 Ω / 3 Ω / 10 Ω / 30 Ω / 100 Ω / 300 Ω / 1000 Ω
автоматическая или ручная настройка
Зарядное устройство (встроено)
Защита от глубокой разрядки
Защита от перезарядки – при сетевом подключении происходит зарядка батареи в любом режиме
Отключение прибора при глубокой разрядке аккумуляторное батареи
Продолжительность эксплуатации при 20 ВАA; прим. 2,5 ч.
Рабочая температура ‐ 20 до + 50° C
Питание Встр. аккум. батарея 12 В; 9,5 А/ч
Внешн. питание 12 В ‐ 24 В DC
Габариты (Ш x В x Г) 290 x 130 x 240 мм
Вес 9,5 кг

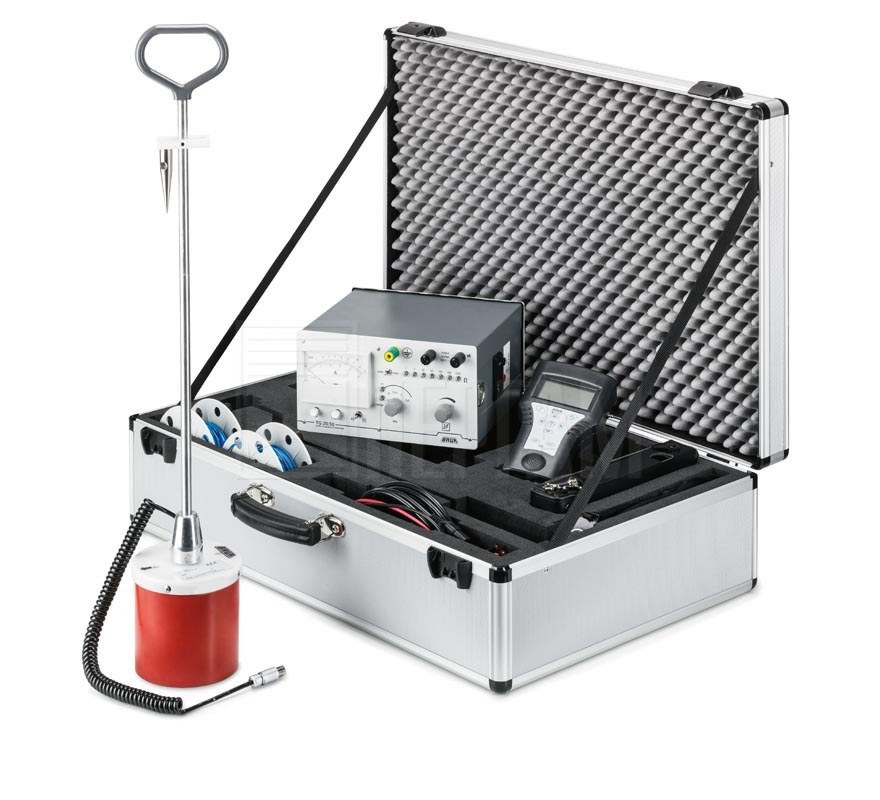

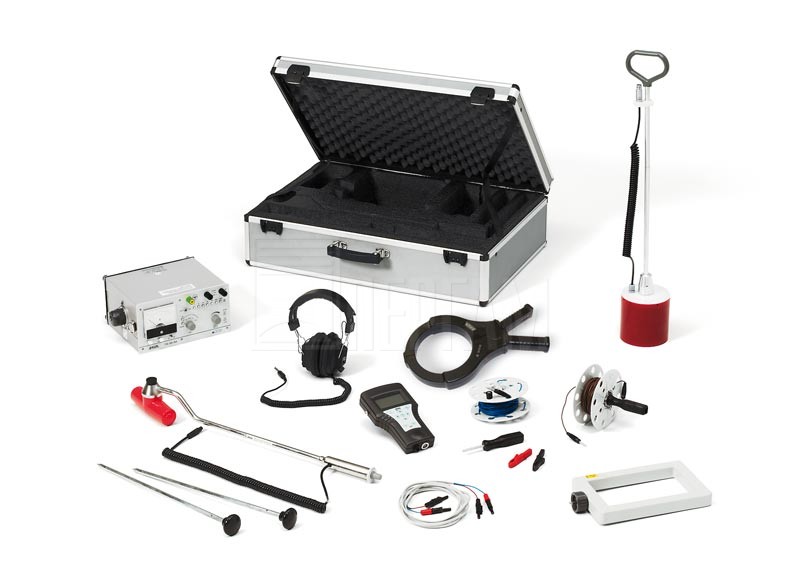

Комплект поставки оборудования:

  • Кейс для транспортировки Locator Set
  • TG 20/50 без аксессуаров
  • Подвесной ремень для TG 20/50
  • Кабель питания для TG 20/50
  • Кабель заземления 3 м
  • Соединительный кабель 2 м, черный
  • Соединительный кабель 2 м, красный
  • Универсальный приемник UL 30 с аксессуарами
  • Батарейки 1,5 V; IEC LR 6 (4 шт.)
  • Ремень для UL 30
  • Наушники
  • Индуктивная катушка SP 30
  • Вспомогательный кабель 25 м, ручная катушка
  • Контактные зажимы, черный/красный
  • Заземляющий щуп
  • Руководство по эксплуатации

Опциональное оборудование

  • Геомикрофон BM 30
  • Поисковые зонды для 2 кГц AS 2/30
  • Поисковые зонды для 10 кГц AS 10/30
  • Рамочная антена RA 10
  • Токовые клещи AZ 10/D70 мм
  • Токовые клещи AZ 10/D80 мм
  • Токовые клещи AZ 10/D125 мм
  • Соединительный кабель для батареи
  • Герметичные наушники для подавления шумов KH S
  • Аксессуары для поиска повреждений оболочки к UL 30
