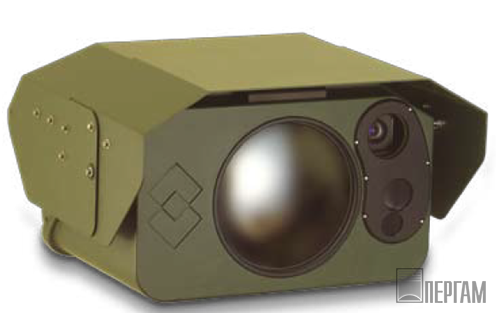

TripleQWIP - тепловизионный модуль
Гарантия производителя:12 месяцев
TripleQWIP – это охлаждаемый тепловизионный модуль, работающий в спектральном диапазоне 8-9 мкм, с 3-ми полями зрения, компактных размеров и QWIP матрицей размерами 320х240 или 640х480 пикселей.
Особенности:
- TripleQWIP — это прибор 3-го поколения. Используется несканируемая QWIP технология, детектор размером 320х240 или 640х480 пикселей и узкий спектральный диапазон.
- Уникальный спектральный диапазон прибора дает высокую чувствительность как в холодном, так и в жарком климатах.
- Твердотельный детектор в фокальной плоскости дает возможность отказаться от сканирующих зеркал, что делает прибор намного более надежным.
Применение тепловизионных модулей:
- Специальные системы
- БПЛА
- Машинное зрение
- Видеонаблюдение
- Охрана периметра
- Охрана границы
- Охрана порта
- Охрана аэропорта
- Охрана АЭС
- Охрана промышленного предприятия
- Охрана правопорядка
- Мониторинг пожарной обстановки
Технические характеристики Тепловизионный модуль TripleQWIP
Технические характеристики
|
Изображение |
320x240 пикселей |
|
|
Число полей зрения (FOV) |
3 |
|
|
Широкое FOV |
25º x 19º |
|
|
Среднее FOV |
6.0º x 4.5º |
|
|
Узкое FOV |
0.99º x 0.74º |
|
|
IFOV широкое |
1.37 мрад |
|
|
IFOV среднее |
0.33 мрад |
|
|
IFOV узкое |
0.054 мрад |
|
|
Изображение |
640x480 пикселей |
|
|
Число полей зрения (FOV) |
3 |
|
|
Широкое FOV |
25º x 19º |
|
|
Среднее FOV |
7.8º x 5.8º |
|
|
Узкое FOV |
1.3º x 0.96º |
|
|
IFOV широкое |
0.9 мрад |
|
|
IFOV среднее |
0.21 мрад |
|
|
IFOV узкое |
0.035 мрад |
|
|
Чувствительность |
0.03 ºС |
|
|
Частота изображения |
50/60Гц |
|
|
Электронное увеличение |
до 4х в реальном времени |
|
|
Заморозка изображения |
да |
|
|
Детектор |
Тип детектора |
640х480, 320х240 QWIP |
|
Спектральный диапазон |
8-9 мкм |
|
|
Охлаждение |
Холодильник Стирлинга |
|
|
Время выхода на режим |
<6 мин |
|
|
Видео |
Видеовыход |
RS170 EIA/NTSC или CCIR/PAL, композитный и/или S-Video 14бит цифровой последовательный выход |
|
Палитры |
2 цветных палитры, ч/б или б/ч на выбор |
|
|
Дальность обнаружения |
Танк, детекция |
>17 км (320х240) |
|
Цифровое изображение |
Тип |
Полностью динамическое, 14бит |
|
Оптика |
FOV/время переключения |
<0.5 сек |
|
Распознавание линз |
Авто, перефокусировка при переключении |
|
|
Фокус |
Авто или ручной |
|
|
Питание |
Напряжение |
18-35 VDC |
|
Потребление |
20 Вт |
|
|
Параметры окружающей среды |
Интервал рабочих температур |
-32ºС до +55ºС |
|
Интервал температур хранения |
-40ºС до +70ºС |
|
|
Влажность |
Работа и хранение 10% до 95% без конденсации |
|
|
Герметичность |
25g IEC68-2-29 |
|
|
Ударная нагрузка |
2g IEC68-2-6 |
|
|
Вибрация |
MIL-STD 461D, US FCC 15J Class A, EN5008-1, EN50082-1 |
|
|
Физические параметры |
Вес |
7.1 кг |
|
Размер |
303 х 240 х 188 мм (Д х Ш х В) |
|
|
Интерфейсы |
Удаленное управление |
RS-232, RS-485, Ethernet |
