Тепловизионные модули Axion Uncooled

Тепловизионные модули Axion Uncooled
Артикул: 22313
Цена по запросу
В наличии на складе,
самовывоз, доставка по России
Тепловизионные модули Axion Uncooled
описание в pdf

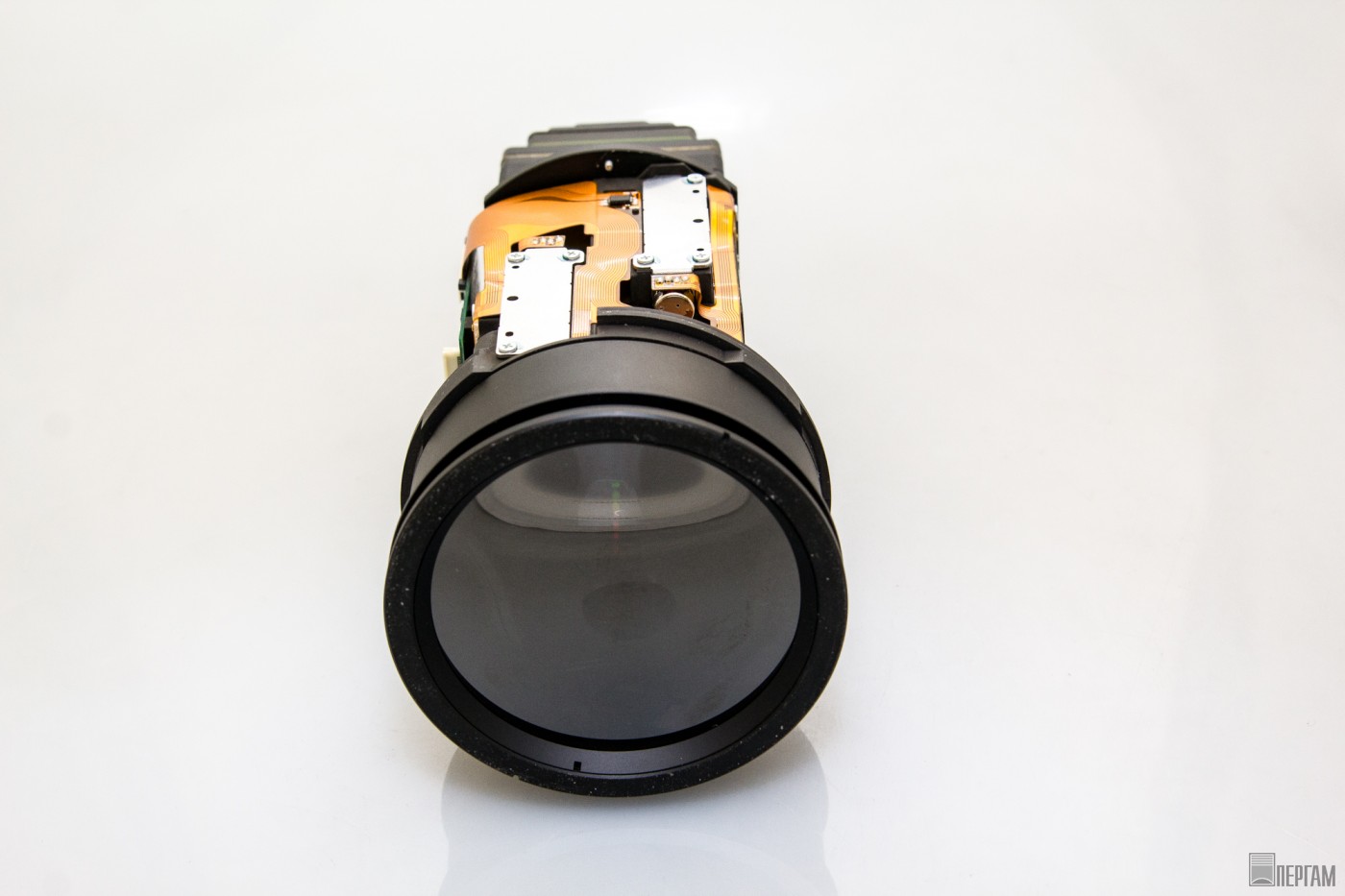

Неохлаждаемый тепловизионный модуль c матрицей 640x480 пикселей

Компактный тепловизионный модуль с большой матрицей и сменными объективами. Обнаруживает человека на расстоянии до 4 км., дальность обнаружения легкового автомобиля до 6 км. AXION UNCOOLED оснащается объективами с различной конфигурацией в зависимости от требований заказчика: фиксированный фокус, зум-объектив, объектив с двумя или тремя полями зрения, атермальные объективы и др. Устанавливается на БПЛА, встраивается в стационарные уличные тепловизоры, интегрируется в автоматические наземные системы, применяется в ручных устройствах наблюдения. Сертификат ТР ТС: ЕАЭС N RU Д-RU.АЖ49.В.10798/20.

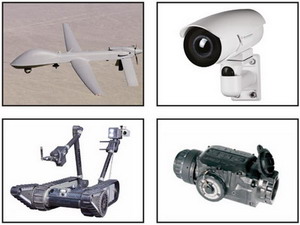

Области применения неохлаждаемых модулей

  • Системы безопасности и наблюдения
  • БПЛА
  • Тепловизионные прицелы
  • Автоматические наземные системы
  • Ручные устройства для наблюдения
  • Приборы для управления транспортными средствами ночью и в условиях плохой видимости

Особенности

  • Детектор 640x480, 17 мкм
  • Различные варианты объективов: с фокусным расстоянием в диапазоне от 8 мм до 330 мм
  • Цифровой выход LVDS
  • Частота кадров: 50 Гц, PAL
  • Дальность обнаружения тепловизором человека до 6 км, автомобиля до 15 км
  • Компактность и простота установки модуля.
  • Сделано в России

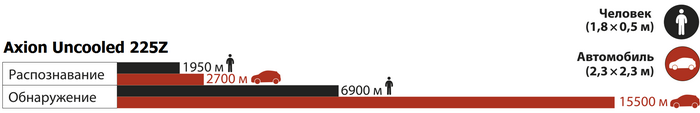

Дальность действия

Для решения различных задач тепловизионный модуль Axion Uncooled может оснащатся различными объективами обеспечивающих различную дальность действия прибора. Типовыми целями для определения дальности действия тепловизора, является человек размером 1,8м х 0,5м и автомобиль размером 2,3м х 2,3м c тепловым контрастом ∆T=5°C.

Критерий дальности действия. Критерий Джонсона

Одним из важнейших параметров, характеризующих тепловизионные наблюдательные системы, является дальность обнаружения, распознавания и идентификации наблюдаемых объектов. Процесс обнаружения и распознавания объекта зависит от ряда случайных факторов и является вероятностным. Поэтому необходим критерий, позволяющий с определенной степенью достоверности принимать решение о выполнении задачи обнаружения, распознавания и идентификации. В качестве такого критерия широко применяется критерий Джонсона.

Кртерий Джонсона определяет следующие  уровни восприятия (различения) в порядке повышения информативности

Обнаружение: объект присутствует

Распознавание: определяется класс объекта — дом, человек, автомобиль и т.д.

Идентификация: объект может быть описан в рамках знаний наблюдателя — тип строения (дом, гараж, склад), тип автомобиля (грузовик, легковой, пикап), что за человек (мужчина/женщина, военный/гражданский).

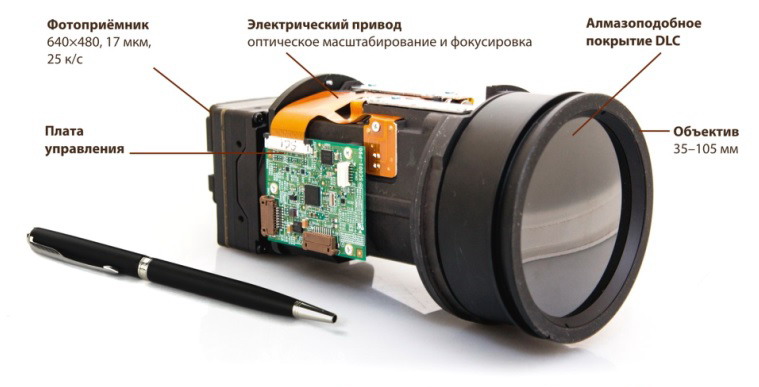

Устройство модуля

AXION UNCOOLED состоит из 5 функциональных блоков. Конструктивно все функциональные блоки объединены в едином корпусе. Поток излучения, поступающий от объекта преобразуется оптической системой (объективом) в тепловое изображение на фотоприёмном устройстве. Далее цифровой код поступает в блок цифровой обработки, где выполняются следующие функции:
- управление опросом детектора;
- коррекция неоднородностей изображения;
- калибровка устройства;
- фильтрация шума;
- автоматическая коррекция яркости и контраста;
- формирование выходного сигнала;
- управление модулем.

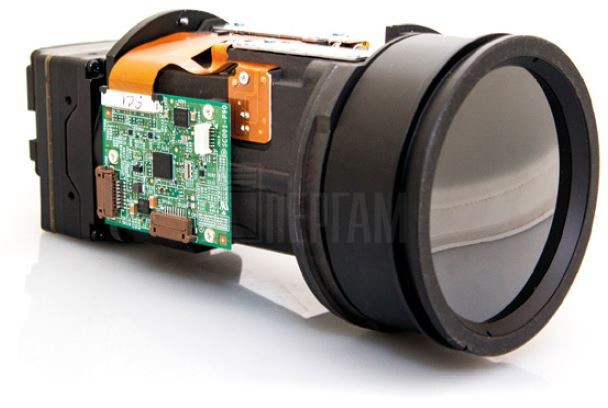

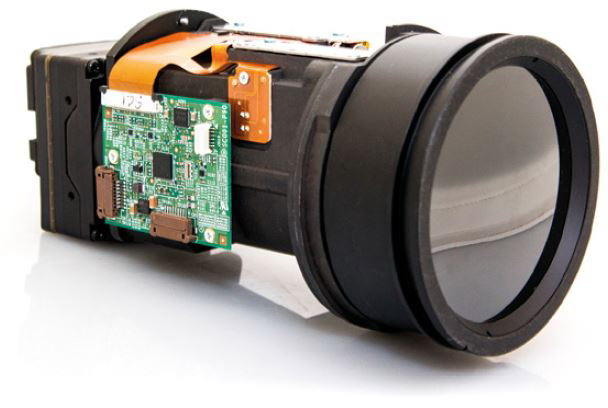

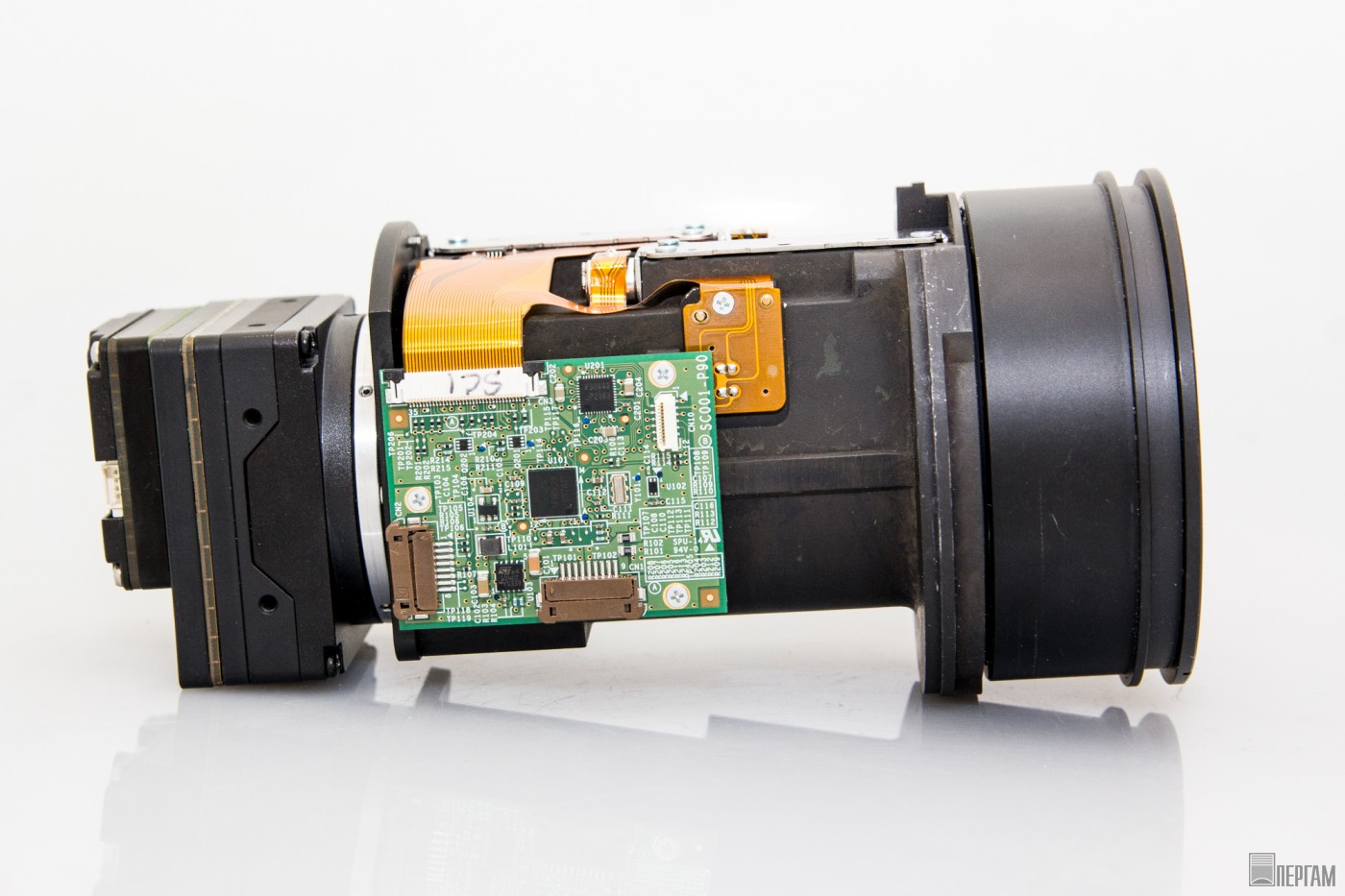

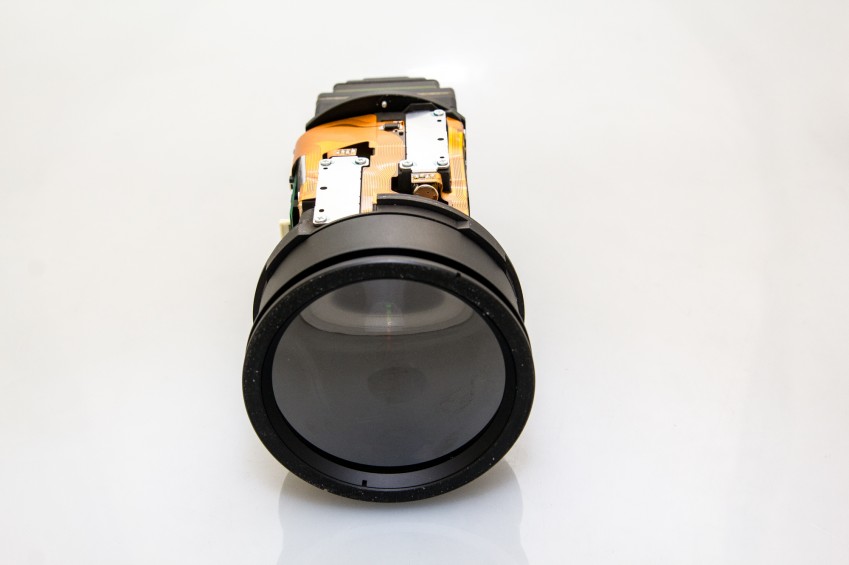

Рисунок 1 - Вид модуля Axion Uncooled 105Z

Доступны различные типы объективов

AXION UNCOOLED оснащается объективами с различной конфигурацией в зависимости от требований заказчика: фиксированный фокус, объектив с оптическим масштабированием, трехпольные объективы и др.

Компактность и простота установки

Все модули серии AXION UNCOOLED очень компактны и имеют небольшой вес. Они представляют собой полностью готовое решение с передовыми характеристиками обработки изображения. Модули легко подключаются к интерфейсам питания и передачи видеосигнала.

Дополнительные опции

  1. Герметичный кожух с обогревом
  2. Опорно-поворотное устройство
  3. Тренога

Специалисты нашей компании готовы организовать демонстрационный показ.

Технические характеристики Тепловизионные модули Axion Uncooled

Технические характеристики тепловизионного модуля

Тепловизор

Тип детектора

640x480, 17 мкм

Спектральный диапазон

8–14 мкм

Температурная чувствительность (NETD)

50 мK или 35 мК

Алгоритмы обработки изображения

AGC, ручная регулировка

Поворот изображения

Горизонт, вертикаль, диагональ

Алгоритмы обработки изображения

Функция улучшения изображения

Объектив

фокусное расстояние

Угловое поле

AXION UNCOOLED 9

9 мм

62,3°(Г) х 48,8°(В)

AXION UNCOOLED 25a

25 мм, атермальный

24,6°(Г) х 18,5°(В)

AXION UNCOOLED 100м

100 мм, моторизованная фокусировка

6,2°(Г) х 4,7°(В)

AXION UNCOOLED 105z

35–105 мм, оптическое увеличение 3х

От 18° до 6°

AXION UNCOOLED 225z

25–225 мм, оптическое увеличение 9х

От 25° до 2,8°

Доступен широкий модельный ряд объективов с различными характеристиками под любые задачи

Атермальные объективы: 9,6 мм 14,8 мм 19 мм 25 мм 40 мм
Объективы с фиксированным фокусом и моторизованной фокусировкой: 75 мм 100 мм 150 мм
Объективы с переменным фокусом и моторизованной фокусировкой: 35–105 мм, 15–100 мм, 25–225 мм и др.
Объективы с характеристиками по требованиям заказчика

Интерфейсы

PAL/NTSC, режим "белый горячий", "черный горячий" и цветные

RS232

Условия окружающей среды

От –20 до +70 °C; от –40 до +70 °C (опционально)

Рабочая температура

От –20 до +70 °C; от –40 до +70 °C (опционально)

Температура хранения

От –40 °C до +50 °C

относительная влажность

95 %
