LWIR 50AFix - объектив для тепловизора

Объектив для тепловизора с фокусом 19мм
Артикул: 22295
Цена по запросу
Поставляется в минимальные сроки

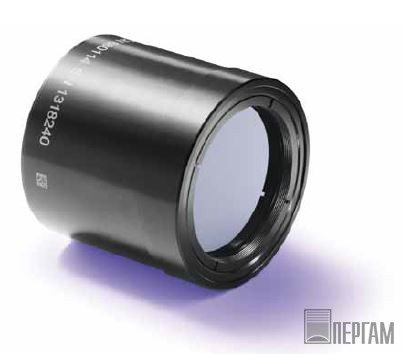

LWIR 50AFix
описание в pdf

LWIR 50AFix - атермальный объектив с фокусным расстоянием 19мм для тепловизионного модуля в спектральном диапазоне длин волн 8-12мкм. Атермальный объектив для неохлаждаемых микроболометричеких приемников сохраняет изображение в фокусе при изменении температуры окружающей среды.

Особенности объектива

  • Атермальный объектив с фокусным расстоянием 50мм, F1.2
  • компактный дизайн
  • высокое качество изображен
  • надёжная конструкция

Объектив для неохлаждаемых микроболометричеких приемников.

Объектив имеет очень важное значение при производстве тепловизоров. От его характеристик, так же как и от характеристик матрицы, во многом зависит точность тепловизора, дальность обнаружения теплового излучения, угол работы устройства и т. д. Объективы для тепловизионного оборудования так же очень сложны в производстве. Линза такого объектива не может быть изготовлена из стекла, так как оно не способно пропускать инфракрасное излучение. Поэтому линзы для тепловизоров изготавливаются из очень редких материалов, преимущественно из германия.

По желанию Заказчиков выполняется разработка и изготовление специальных объективов, учитывающих конструктивные особенности конкретной тепловизионной системы.

Технические характеристики LWIR 50AFix

Оптические характеристики

Фокусное расстояние

50мм, атермальный

Относительное отверстие

1:1.2

Тип фотоприёмника

размер фотоприемника

640x480, 320х240, 384х288, 17мкм или 25мкм, F/1.2

Спектральный диапазон

8-12мкм

Угловое поле зрения:

Задний фокальный отрезок

по чертежу

Механические характеристики

Задний отрезок

по чертежу

Механизм фокусировки

фиксированный фокус

Диапазон фокусировки

от 200м до ∞

Масса

244г

Габариты

Ø58.42мм, Длина=63мм

Воздействие окружающей среды

Температура эксплуатации

-40°С..+80°С

Температура хранения

-55°С..+85°С
