Тепловизор HL-1024

Тепловизионный модуль с разрешением 1024 x 768 для установки на БПЛА
Артикул: 22741
Снят с производства

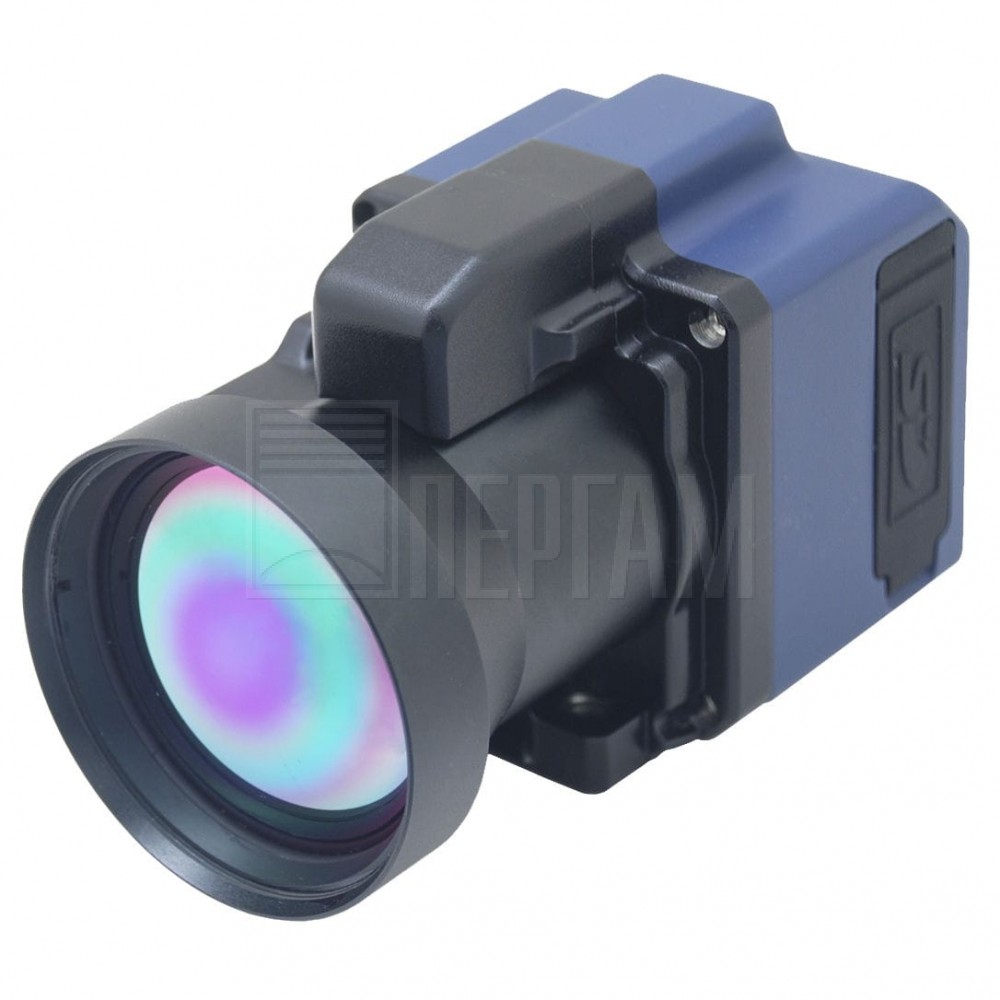

Тепловизор HL-1024
описание в pdf

Новейший тепловизионный модуль с ИК детектором высокой четкости 1024 x 768 элементов, вес ≤300 г, самое высокое разрешение и чувствительность. HL-1024 предназначен для установки на беспилотные летательные аппараты. Позволяет получать чёткое нерасплывчатое изображение при тепловизионной инспекции промышленных и строительных объектов с воздуха на безопасном расстоянии.

Особенности

  • Специально разработана для легких БПЛА;
  • Запись в реальном масштабе времени 16-битовых радиометрических данных;
  • Детектор с разрешением 1024x768 пикселей или выше;
  • Наложение в реальном времени географических данных и координат, синхронизация записи;
  • Полная конфигурация системы;
  • GPS-координаты отснятых ик-изображений (опция).

Технические характеристики Тепловизор HL-1024

Технические характеристики

Температурная чувствительность

0.05°С при 30°С

Оптический фокус

30 мм, фиксированный фокус (на расстоянии 10 м свободный фокус)

Цифровое масштабирование

2х, 4x, 8x, 16х

Тип детектора

Матрица в фокальной плоскости (FPA), неохлаждаемый микроболометр 1024 × 768 элементов

Частота кадров

50 Гц / 60 Гц

Спектральный диапазон

7 ¸ 14 мкм

Поле зрения

28°× 19°

Мгновенное поле зрения (IFOV)

0.47 мрад

Диапазон измерения температуры

-20°С ¸ +150°С

Погрешность

±2°С или ±2% от показаний

Автоматическое отслеживание
максимальной температуры

Автоматический захват максимальной температуры и отображение этих данных на дисплее в реальном времени

GPS-координаты (дополнительно)

GPS-данные и ИК изображения могут быть воспроизведены в программе базовой станции.
Данные по ИК изображениям могут быть извлечены в соответствии с GPS-координатами

Представление изображений

Полный видеосигнал

Полный видеосигнал NTSC / PAL

Палитра

Белый-горячий / черный-горячий / "горячее железо"

интерфейс передачи данных / сохранение данных

Физический интерфейс

H R10A-10R-12PB

Интерфейс управления

TTL-UART (дополнительно к RS232 или ШИМ)

Сохранение данных

SD-карта

размеры и вес

Размеры

108 x 70 x 71 мм

Вес

£300 г

Параметры окружающей среды

Температура окружающей среды

-20°С ¸ +50°С

Температура хранения

-40°С ¸ +70°С

Относительная влажность

Рабочая и хранения от 10% до 95% без конденсации

стандартная комплектация

Тепловизионный модуль HL-1024

Дисковое ЗУ 16 Гб

Стандартный объектив 28°×19°

Инструкция по быстрому запуску

Интегрированный кабель

Сертификат соответствия

SD-карта 32 Гб

Гарантийный талон

Считыватель карт

Портативный кейс
