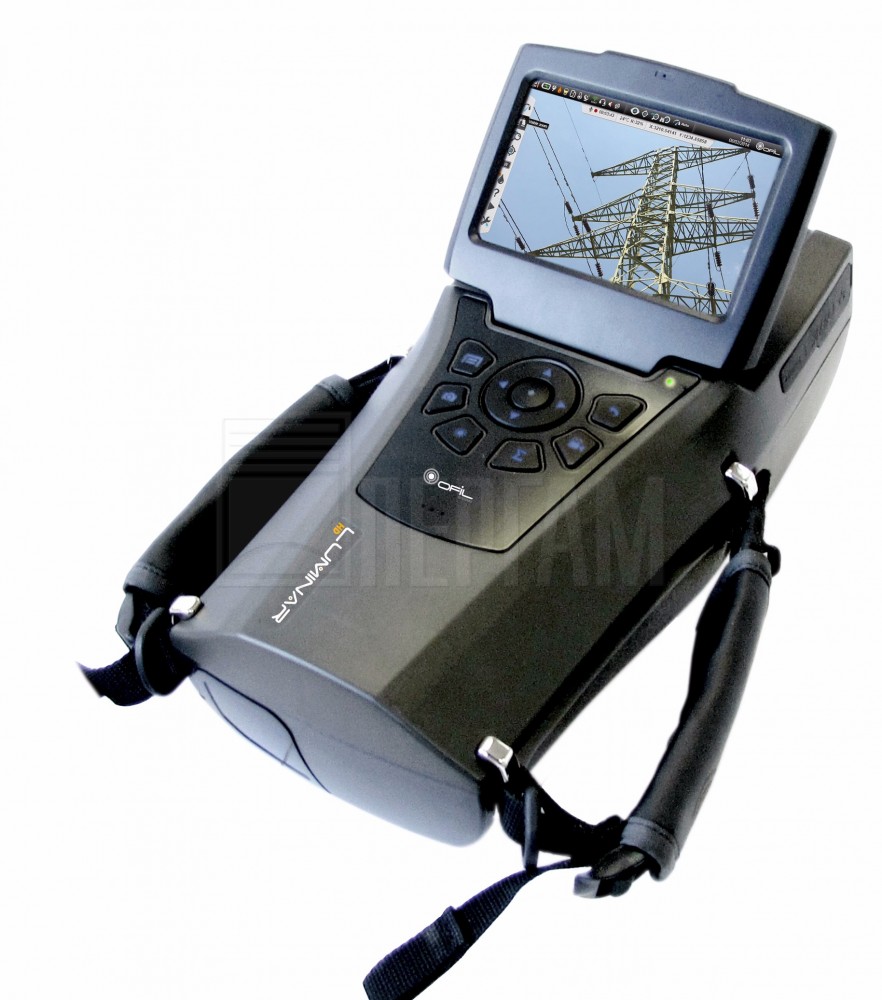

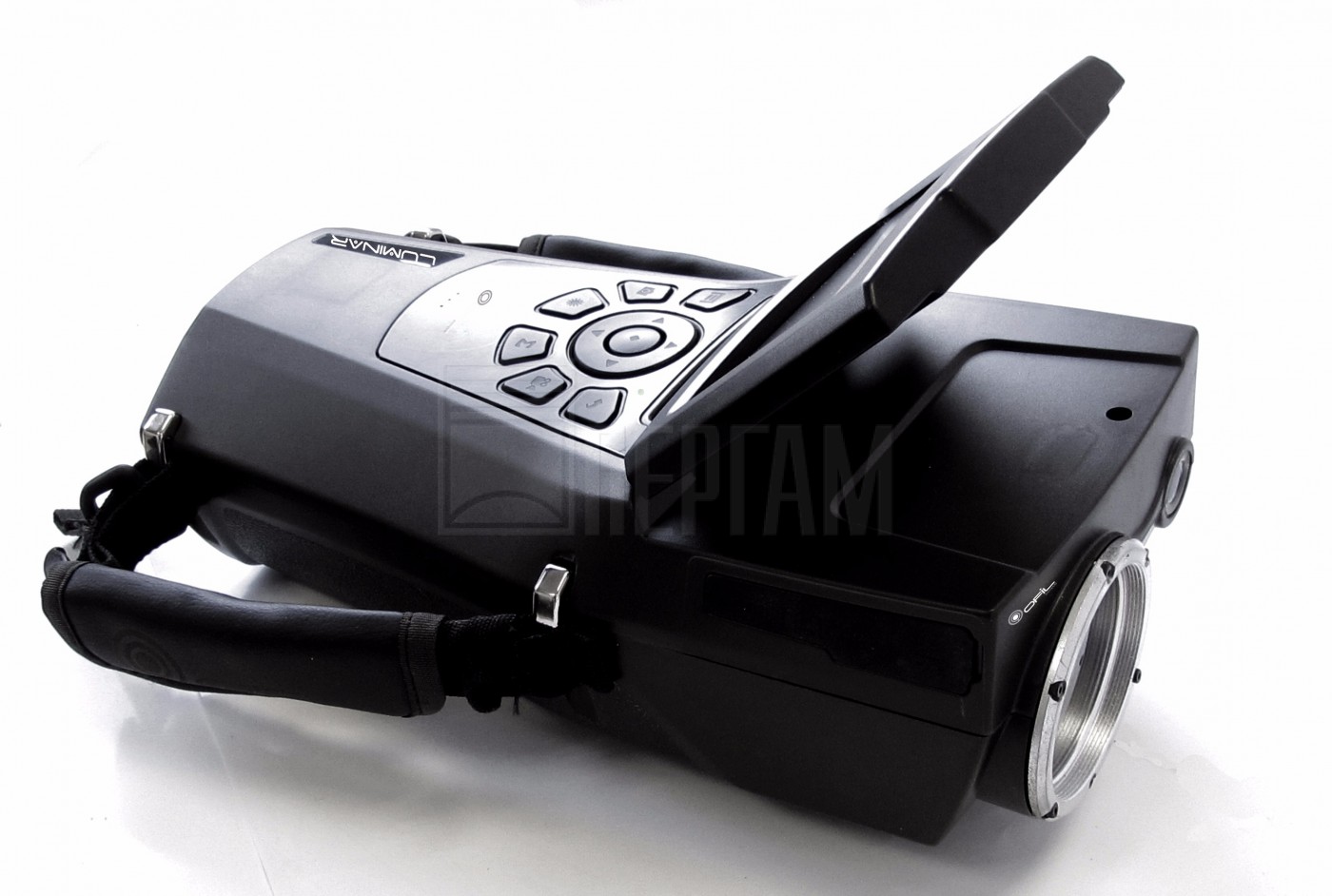

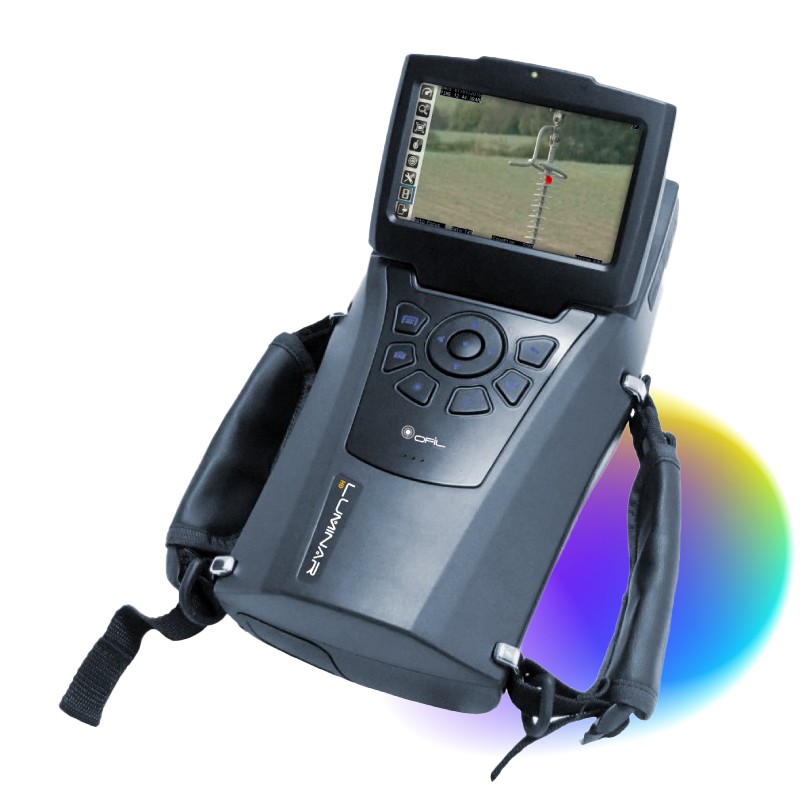

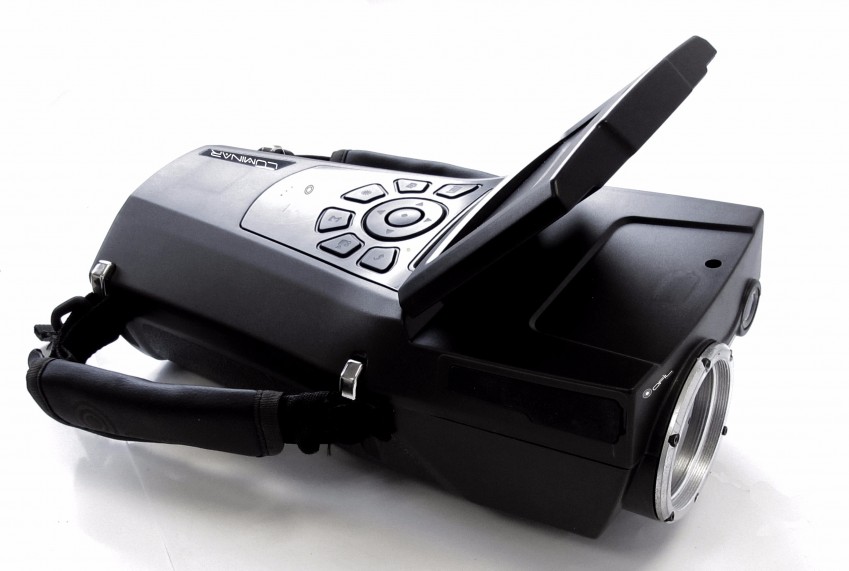

Ручная УФ камера Ofil DayCor Luminar HD

УФ видеокамера для обнаружения коронных разрядов
Артикул: 22656
Цена по запросу
Поставляется в минимальные сроки
УФ камера Ofil DayCor Luminar HD
описание в pdf

Портативная камера высокого разрешения для обнаружения коронных разрядов

LuminarHD - это наиболее совершенная переносная видеокамера с расширенными функциями для обнаружения коронных разрядов. Используя доказавшую свою состоятельность технологию DayCor® общепризнанного лидера компании OFIL,  LuminarHD обеспечивает точную локализацию, регистрацию и отображение УФ излучения, вызванного коронным разрядом. Полученные координаты, значения температуры и влажности окружающей среды,  текстовые и звуковые комментарии записываются и сохраняются как мета-данные для последующей обработки и отчетности. Дистанционное управление и эффективная передача данных обеспечиваются встроенными протоколами связи. Современный эргономичный дизайн обеспечивает удобство эксплуатации.  LuminarHD удобно держать в руках, у него крупные подсвечиваемые клавиши управления, интуитивно-понятное меню, большой яркий регулируемый дисплей, комбинированное (УФ+видео) увеличение изображения, бесступенчатое изменение поля обзора. LuminarHD оптимизирована для продолжительной  бесперебойной работы от аккумуляторной батареи.

LuminarHD легко интегрируется с компьютерными системами обработки данных по коронным разрядам, в том числе с программой coronaWise,  которая обеспечивает автоматическое распознавание и передачу данных.

  • Высочайшая чувствительность к источникам коронного разряда и радиопомех
  • Мощное оптическое и цифровое увеличение
  • Регулируемый жидкокристаллический HD-дисплей
  • Длительное бесперебойное функционирование
  • HD-Видеозапись формата 720p и фотоснимки высокого разрешения
  • Встроенный датчик координат с внутренней антенной
  • Поддержка традиционных стандартов передачи данных
  • Мощная светодиодная подсветка
  • Интеграция с датчиком температуры и влажности
  • Поддержка приложения coronaWise – системы обработки данных коронного разряда

Сертифицированная чувствительность к УФ и радиопомехам

LuminarHD, наиболее чувствительная камера для обнаружения коронного разряда, была проверена и сертифицирована фирмой RWE, Германия.  Испытания подтвердили чувствительность разряда в 1 пикокулон на расстоянии 15 метров и радиопомех 3.6 dBμV на несущей частоте 1 МГц  и  расстоянии 10 м на открытой местности и в помещении. УФ фотоны, генерируемые коронным разрядом, подсчитываются и представляются в виде параметра, который определяет его интенсивность. В LuminarHD возможна интеграция последовательных УФ-кадров с целью повышения точности обнаружения источников коронарного разряда.

Точная локализация источников излучения

УФ- и видимое изображения совмещаются в режиме реального времени, указывая таким образом на точное местоположение электрической неисправности. Дополнительная информация (координаты, условия окружающей среды, комментарии и т. д.) добавляется в виде мета-данных.

Эргономичность и практичность

Большие подсвеченные клавиши для часто используемых функции позволяют работать "не снимая перчаток".  Большой регулируемый ЖК-экран обеспечивает хорошую видимость при солнечном освещении, а мощная встроенная  светодиодная подсветка позволяет осуществлять наблюдение и запись в условиях недостаточной освещенности. Графическое меню с интуитивной навигацией предоставляет доступ к широкому набору функции, например таких, как определение пользовательских профилей с индивидуальными настройками.

Мощное увеличения изображения

Возможность плавного и бесступенчатого изменения поля зрения одновременно для видимого и УФ каналов позволяет эффективно увеличивать изображение объекта наблюдения. HD-видеозапись с высокой разрешающей способностью делает возможным цифровое увеличение, предоставляя отличные средства для последующей обработки, с целью ближе рассмотреть дефекты, связанные с коронным разрядом.

Технология DayCor®

LuminarHD - это высококачественная двухспектральная, отсекающая солнечный свет камера, которая использует технологию DayCor® компании OFIL (Пат. EP1112459B1). LuminarHD может работать от батареи более 3-х часов непрерывно без перегрева.

Передача данных

LuminarHD поддерживает проводную и беспроводную связь по большинству протоколам передачи данных. Это позволяет управлять ею удаленно и передавать записанный материал на внешние мониторы.

Запись и воспроизведение фотографий

HD-Видеозаписи формата 720p и фотографии хранятся на карте памяти "micro flash" и воспроизводятся на ЖК-экране. Записанные медиа-данные можно экспортировать автоматически в приложение OFIL CoronaWise.

Технические характеристики УФ камера Ofil DayCor Luminar HD

Технические характеристики

Параметры УФ-канала

Минимальный выявляемый разряд

1 пикокулон на расстоянии 15 м.
Сертифицировано лабораторией  RWE (Германия)
по стандарту IEC 60270:2000.

Минимальная обнаруживаемая радиопомеха (RIV)

3.6 dBμV на частоте 1 МГц на расстоянии 10 м.
Сертифицировано лабораторией  RWE (Германия);
по стандарту NEMA 107-1987.

УФ-чувствительность

Не хуже 2.2x10-18 Вт/см²

Область спектра

240 - 280 нм.

Срок службы детектора

Неограничен

Интеграция УФ и видеоканалов

Вкл. / Выкл.

Фокусировка

Определяется каналом видимого света

Параметры канала видимого света

Чувствительность к видимому свету

Не хуже 0,1 люкс.

Область спектра

Все цвета видимой области

Диапазон и способы фокусировки

0,5 м - . автоматическая и ручная

Угол обзора

По горизонтали: 10° - 1.6°.  По вертикали: 5.6° - 0.9°.
Соответствует степени увеличения.

Диапазон увеличения

12х оптическое, 12х цифровое (144х оптическое + цифровое) за 1 сек.

Параметры отображения

Дисплей

5” (12,5 см) цветной антибликовый ЖК-дисплей;
WVGA  800х480 пикселей; яркость 1000 кд/м²

Режимы отображения

Комбинированный (УФ и видимое) / только УФ / только видимое.

Точность наложения УФ/видео

Отклонение не более 1 миллирадиана.

Угол наклона

Изменяемый.

УФ-увеличение

Плавно изменяемое оптическое и цифровое увеличение.
Синхронизировано с видеоканалом.

Отображаемая информация

Уровень заряда батареи, память, усиление, подсчет, дата, выбранная функция, фокус, режим отображения, цвет короны, координаты, температура и влажность

Пользовательские настройки

Цвет отображения короны (белый, красный, зеленый, желтый, черный), время, режим ожидания, конфигурация ЖК-дисплея.

Управление

Режимы

Включено / ожидание / выключено

Продолжительность работы

Неограниченно. Нет перегрева

Органы управления

Клавиатура и "горячие" клавиши

Светодиодные индикаторы

Вкл./Выкл., режим ожидания, запись, питание

Крепление

Стандартная ¼"  резьба для штатива

Подсветка

Встроенный LED-фонарь.  2 уровня интенсивности.

Запись и хранение данных

Запись и воспроизведение видео

В формате AVI / MOV ,HD, 720p, 1280x720 пикселей.

Запись и воспроизведение фото

В формате JPG

Запись и воспроизведение аудиометок

В формате MP3, запись со встроенного либо внешнего микрофона, воспроизведение на встроенный либо внешний динамик / наушники.

Датчик координат

Встроенный, с внутренней антенной

Ввод текста

Экранная виртуальная клавиатура

Хранение данных

Сменная Micro SD – карта памяти без ограничения объема.

Экспорт данных

Автоматическое распознавание и передача в приложение СoronaWise

Коммуникационные порты

Гнездо SMA

Подключение внешней антенны

Гнездо MicroSD

Сменная MicroSD карта памяти

Гнездо TRRS (mini-jack) 3.5 mm

Подключение внешней гарнитуры

Гнездо RS232 / AUX

Подключение датчика температуры/влажности

Гнездо Mini-USB

Подключение к USB-порту компьютера

Гнездо HDMI

Вывод аудиовидеосигнала в формате HD

Гнездо питания

Подключение внешнего источника питания

Гнездо RJ-45

Подключение к сети Gigabit Ethernet

Электропитание

Тип батареи

Литий-ионный аккумулятор (Li-ion)

Время работы от батареи

Не менее 3-х часов

Внешний источник питания

⎓ 9.5 Вольт

Номинальная потребляемая мощность

15 Ватт

Физические характеристики и условия окружающей среды

Вес

2.2 кг

Размеры

Длина 29 см. Ширина 13 см. Высота 11.7 см.

Температура хранения и эксплуатации

От -20°C до +55°C, без принудительного охлаждения

Стандарт  пылевлагозащищенности

IP54

Светодиодные индикаторы

Вкл./Выкл., режим ожидания, запись, питание

Дополнительные принадлежности

Макро-объективы; программное обеспечение CoronaWise; датчик температуры и влажности; проводной ПДУ; беспроводной ПДУ.
